Detail produk:
|
| Nama Produk: | 10GBASE-LRM2 | Kecepatan Bit: | 10Gbps |
|---|---|---|---|
| Jenis Formulir: | SFP+ | Panjang gelombang: | 1310nm |
| Media: | SMF | Komponen: | FP+PIN |
| Mencapai: | 2km | Penyambung: | LC Dupleks |
| Kata kunci: | SFP-10G-LRM2 |

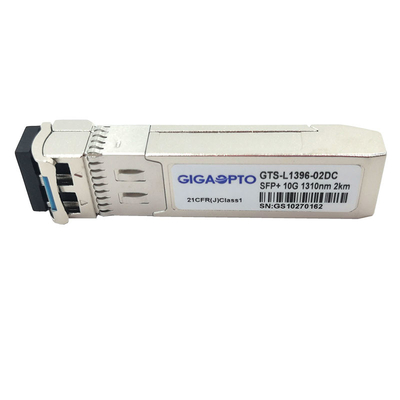

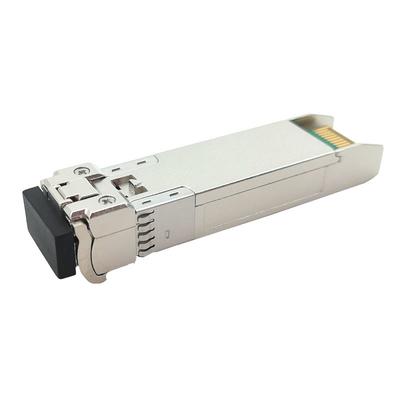

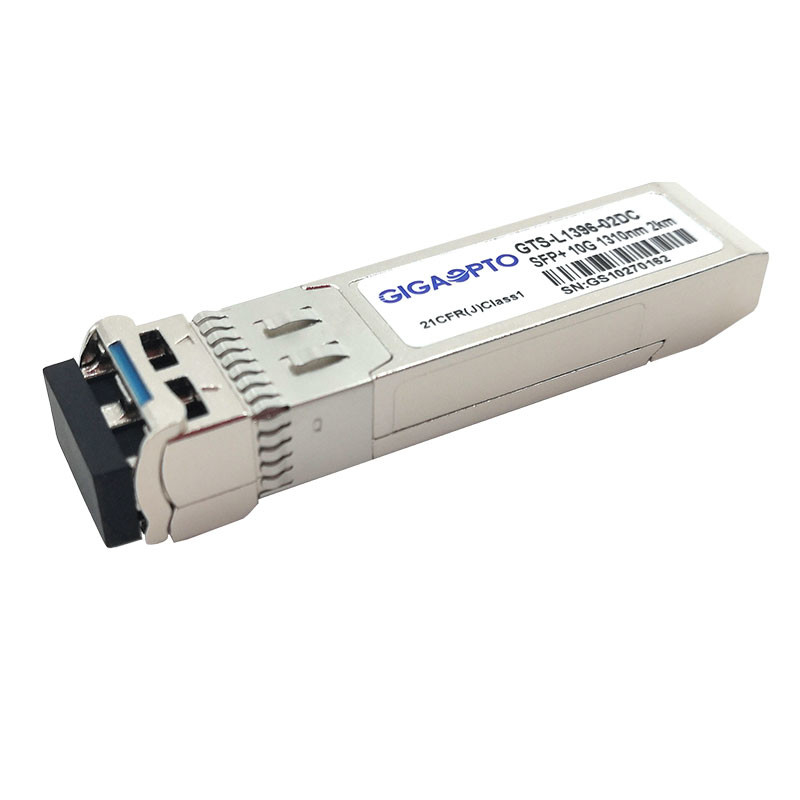

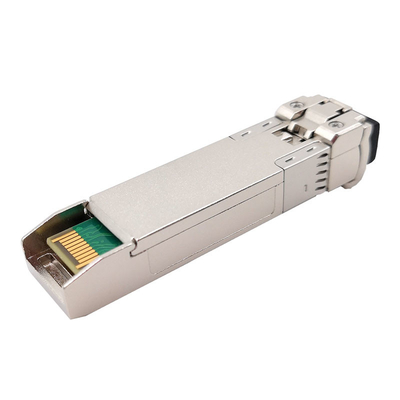

10GBASE LRM2 SFP Plus 1310nm SMF 2km Optical Transceiver LC DOM
Keterangan
Modul transceiver SFP+ 10GBASE-LRM2 berkinerja tinggi dan hemat biaya ini dirancang untuk digunakan dalam Ethernet 10GBASE, mendukung transmisi 2km melalui serat mode tunggal untai ganda melalui konektor LC menggunakan panjang gelombang nominal 1310nm.
Transceiver SFP+ 10G LRM2 ini terdiri dari dua bagian: pemancar laser FP 1310nm yang andal tinggi dan fotodioda PIN sensitivitas tinggi, semua modul memenuhi persyaratan keamanan laser Kelas 1.
Transceiver ini sesuai dengan SFF-8431, SFF-8432 dan IEEE 802.3ae 10GBASE-LR.Itu dengan konektor tipe tepi SFP + 20-pin untuk memungkinkan kemampuan colokan panas.
Pemantauan diagnostik digital tersedia melalui antarmuka serial 2-kawat, sebagaimana ditentukan dalam SFF-8472.Menampilkan konsumsi daya rendah, kecepatan tinggi, transceiver 10G SFP + LRM2 ini banyak digunakan untuk pusat data, 10G Fibre Channel, SONET dan SDH dll.
Setiap transceiver 100% diperiksa secara optik dan diuji kompatibilitasnya sebelum dikirim.
Spesifikasi
| Teknologi Pengemasan | SFP+ | Kecepatan Bit Maks | 10G |
| Panjang gelombang (TX) | 1310nm | Jangkauan Serat | 2km |
| Penyambung | LC Dupleks | Media | SMF |
| Jenis Pemancar | FP Laser | Jenis Penerima | PIN |
| Daya Keluaran TX | -8.2~-0.5dBm | Sensitivitas RX | <-14.4dBm |
| Kekuasaan-anggaran | 6.2dB | Rasio Kepunahan | >3.5dB |
| Konsumsi daya | 1.0W | RX Overload | > 0.5dBm |
| Dukungan DOM | Ya | Kisaran suhu | Com. |
| OEM/ODM | Didukung | Garansi Waktu Terbatas | 36 bulan |
| Protokol | Sesuai SFP+ MSA, CPRI, eCPRI | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Karakteristik listrik | ||||||
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan |
| Total Pasokan Saat Ini | SayaCC | 300 | mA | |||
| Pemancar | ||||||
| Tegangan Input Diferensial Pemancar | 180 | 1200 | mV | |||
| Tegangan Output Tx_Fault - Tinggi | VOH | 2.4 | Vcc | V | LVTTL | |
| Tegangan Output Tx_Fault - Rendah | VOL | 0 | 0.4 | V | LVTTL | |
| Tx_Disable Tegangan Input - Tinggi | VAKU H | 2 | Vcc | V | LVTTL | |
| Tx_Disable Tegangan Input - Rendah | Vsaya | 0 | 0.8 | V | LVTTL | |
| Masukan Diferensial Impedansi | 90 | 100 | 110 | |||
| Penerima | ||||||
| Tegangan Output Diferensial Penerima | 300 | 850 | mV | |||
| Tegangan Keluaran LOS - Tinggi | VOH | 2.4 | Vcc | V | LVTTL | |
| Tegangan Keluaran LOS - Rendah | VOL | 0 | 0.4 | V | LVTTL | |
| Impedansi Diferensial Output | 90 | 100 | 110 | |||
| Karakteristik Pemancar Optik | |||||||
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | |
| Daya Output Rata-rata | PKELUAR | -8.2 | +0,5 | dBm | |||
| Pusat Panjang Gelombang | c | 1260 | 1310 | 1360 | nm | ||
| Lebar Spektral | 2.8 | nm | |||||
| Rasio Kepunahan | ER | 3.5 | dB | ||||
| Kebisingan Intensitas Relatif | RIN | -128 | dB/Hz | ||||
| Waktu Naik/Turun Optik | TR/TF | 28 | 50 | ps | |||
| Penalti Pemancar dan Dispersi | TDP | 3.2 | dB | ||||
| Pemancar OFF Power | PMATI | -45 | dBm | ||||
| Diagram Mata Keluaran | Sesuai dengan IEEE802.3ae | ||||||
| Karakteristik Penerima Optik | |||||||
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | |
| Pusat Panjang Gelombang | c | 1260 | 1610 | nm | |||
| Sensitivitas Penerima | PSEN | -14.4 | dBm | 1 | |||
| Input Daya Saturasi (Overload) | PDUDUK | 0,5 | dBm | ||||
| Reflektansi Penerima | -12 | dB | |||||
| LOS De-assert Level | KEHILANGAN | -17 | dBm | ||||
| Tingkat Penegasan LOS | LOSA | -30 | dBm | ||||
| histeresis LOS | HYS | 0,5 | 6 | dB | |||
Catatan 1.Diukur dengan PRBS231-1 pola, @10.3125Gbps, ER=4dB, BER=1x10-12.
Kesesuaian
Setiap transceiver optik Gigaopto diuji di perangkat host untuk memverifikasi interoperabilitas, dan kami menjanjikan kompatibilitas penuh 100% pada perangkat yang ditentukan dengan garansi 3 tahun.
Untuk GTS-L1396-02DC ini, silakan lihat tabel korespondensi P/N.Untuk kompatibilitas produk lainnya, Anda selalu dapat menghubungi kami.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek yang Kompatibel | Nomor Bagian | Merek yang Kompatibel | Nomor Bagian |
| Gigaopto | GTS-L1396-02DC | Brokat | 10G-SFPP-LRM2 |
| Cisco | SFP-10G-LRM2 | Jintan saru | EX-SFP-10GE-LRM2 |
| peralatan bersih | AXM764 | ||
Garis Besar Paket
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
