Modul Transceiver APC EPON ONU SFF 2x10 PX20 SC TX1310nm RX1490nm 1.25G

GEPON ONU PX20 SFF 2x10 SC/APC Pigtail Burst TX1310nm/RX1490nm 1.25G 20km SMF Transceiver Module

Keterangan

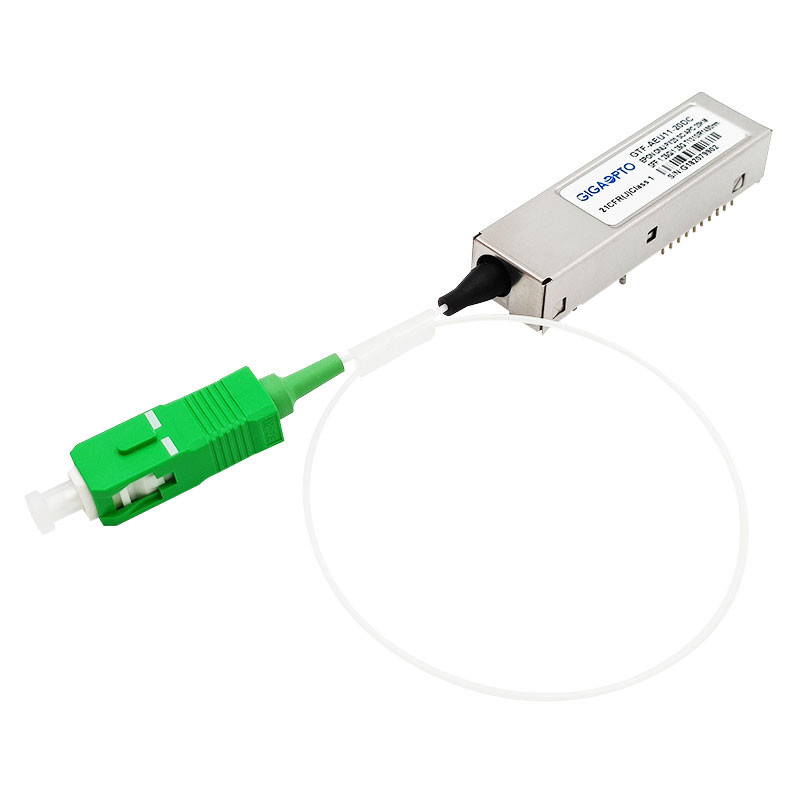

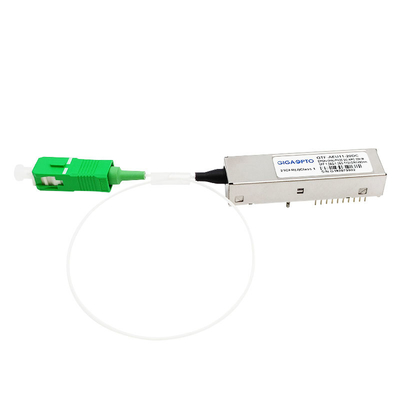

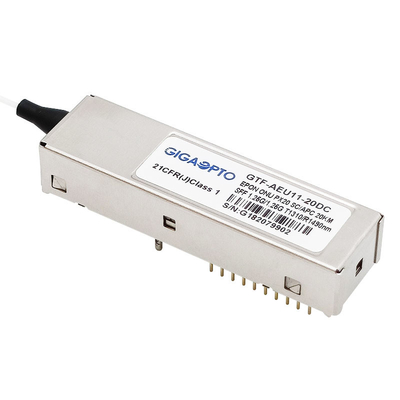

GTF-AEU11-20DC SFF (Small Form Factor) GIGAOPTO adalah transceiver optik paket kecil yang dilas dengan pinout 2×10, dengan kecepatan 1250Mbps dan menggunakan antarmuka optik pigtail SC/APC.Transceiver adalah Optical Network Unit (ONU) untuk aplikasi IEEE802.3ah-2004 1000BASE-PX20.Ini adalah modul kinerja tinggi untuk tautan data 1,25Gbps dalam serat tunggal dengan menggunakan pemancar mode burst 1310nm dan penerima mode kontinu 1490nm.

Modul pemancar menggunakan dioda laser FP dan sepenuhnya sesuai dengan keamanan mata IEC60825 dan CDRH kelas 1.Ini berisi fungsi APC, sirkuit kompensasi suhu untuk memastikan kepatuhan dengan persyaratan IEEE802.3 ahTM - 2004 pada suhu operasi, input data dan sirkuit kopling AC atau DC.Bagian penerima menggunakan paket PIN-TIA yang kedap udara (PIN dengan penguat trans-impedansi) dan penguat pembatas.PIN mengubah daya optik menjadi arus listrik dan arus diubah menjadi tegangan oleh penguat trans-impedansi.

Spesifikasi

Fitur

• Tautan data dua arah serat tunggal dengan simetris 1,25Gbps hulu dan 1,25Gbps hilir
• Pemancar mode burst 1310nm dengan laser FP
• Penerima mode kontinu 1490nm dengan PIN-TIA
• Fungsi Pemantauan Diagnostik Digital (DDM)

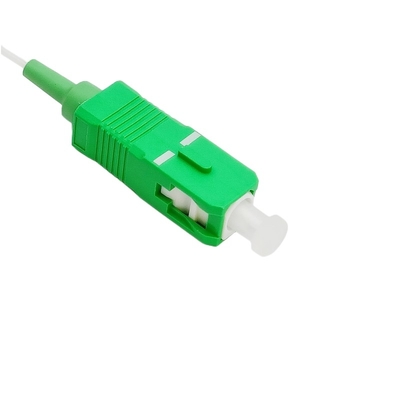

• Paket SFF 2X10 dengan kuncir SC/APC
• Catu daya 3.3V tunggal
• Level logika antarmuka LVTTL
• LVTTL untuk input sinyal burst
• LVTTL untuk penerima kehilangan sinyal deteksi indikasi
• EMI rendah dan perlindungan ESD yang sangat baik
• Sesuai dengan IEC60825 Kelas I
• Suhu kasus operasi:Komersial: -5 °C~70 °C;Industri: -40 ° C ~ 85 ° C
• Sesuai RoHS6

Aplikasi

• Jaringan Optik Pasif Gigabit Ethernet (GEPON)–sisi ONU
• FTTx
• Tautan Optik Lainnya

Standar

• Sesuai dengan Perjanjian Multi-Sumber SFP (MSA) SFF-8074i
• Sesuai dengan IEEE 802.3ah
• Sesuai dengan FCC 47 CFR Bagian 15, Kelas B
• Memenuhi FDA 21 CFR 1040.10 dan 1040.11 kecuali untuk penyimpangan sesuai dengan Laser Notice No. 50, tanggal 24 Juni 2007
• Sesuai dengan SFF-8472
• Kompatibel dengan TR-NWT-000870 4.1 klasifikasi sensitivitas ESD Kelas 2.
• Kompatibel dengan Telcordia GR-468-CORE
