Detail produk:
|
| Nama Produk: | SFP28 25G ER | Kecepatan Data: | 25Gbps |
|---|---|---|---|
| Panjang gelombang: | 1310nm | Antarmuka: | LC dupleks |
| Mencapai: | 40km | Jaminan: | 3 tahun |
| Kata kunci: | 25GBASE-ER 40km, Transceiver Serat Optik Gigabit | ||
| Menyoroti: | 25GBASE ER SFP28 Transceiver Optik,Transceiver Optik SFP28 40km,Transceiver Optik SFP28 40km |
||

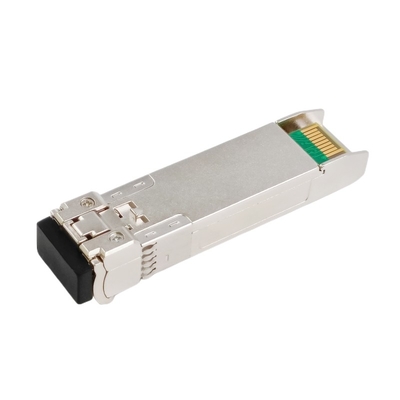

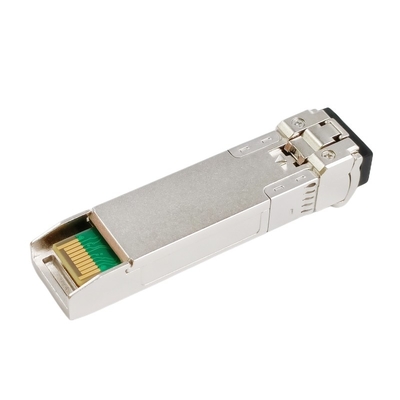

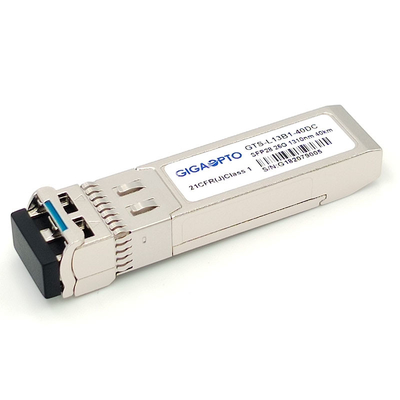

40km Mode Tunggal SFP28 25GERModul Transceiver Serat Ethernet 1310nm EML + APDDupleks LC DOM
Keterangan
Transceiver GTS-L13B1-40DC Gigaopto menyediakan throughput 25GBase-ER hingga jarak 40km untuk komunikasi data optik seperti 25G Ethernet dan CPRI Option 10. Dilengkapi dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan colokan panas.
Modul 25G SFP28 ER ini dirancang untuk serat mode tunggal dan beroperasi pada panjang gelombang nominal 1310 nm.Bagian pemancar menggunakan laser DFB sumur kuantum ganda 1310nm dan merupakan laser kelas 1 yang sesuai dengan Standar Keamanan Internasional IEC-60825.Bagian penerima menggunakan preamplifier (IDP) detektor InGaAs terintegrasi yang dipasang di header optik dan IC pemulihan data jam pemilihan kecepatan (CDR).
Kompatibel dengan SFF-8431, SFF-8432, mendukung Wireless (CPRI/eCPRI), 25G Ethernet ER dan 25G Fibre Channel protokol.Ini memiliki jam built-in dan pemulihan data (CDR).Fungsi diagnostik digital tersedia melalui I2C, sebagaimana ditentukan dalam SFF-8472 dan SFF-8402.
Spesifikasi
| Faktor Bentuk | SFP28 | Kecepatan Data Maks | 25.78Gbps |
| Panjang gelombang | 1310nm | Jangkauan Maks | 40km |
| Penyambung | LC dupleks | Jenis Kabel | SMF |
| Jenis Pemancar | EML 1310nm | Jenis Penerima | APD |
| Kekuatan TX | 0~6dBm | Sensitivitas Penerima | <-19dBm |
| anggaran daya | 19dB | Kelebihan Penerima | >-4dBm |
| Konsumsi daya | 1.5W | Rasio Kepunahan | >4dB |
| Diagnostik | Didukung | Fungsi FEC | Tidak didukung |
| CDR | CDR Bawaan TX & RX | Kisaran suhu | 0 hingga 70 °C (32 hingga 158 °F) |
| OEM/ODM | Didukung | Jaminan | 3 tahun |
| Aplikasi | 25G Ethernet, 25G CRPI | ||
| Kepatuhan | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 dan 1040.11, RoHS | ||
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan |
| Pemancar | ||||||
| Pusat Panjang Gelombang | c | 1295 | 1310 | nm | ||
| Daya Peluncuran Rata-rata | PHAI | 0 | +6.0 | dBm | ||
| Daya Luncur Rata-Rata (Laser Mati) | Pmati | - | - | -30 | dBm | |
| Bandwidth Spektrum (-20dB) | Dl | - | - | 1 | nm | |
| Rasio Supresi Mode Samping | SMSR | 30 | - | - | dB | |
| Penalti Pemancar dan Dispersi | TDP | 1 | dB | |||
| Rasio Kepunahan | ER | 6 | - | dB | ||
| Keluaran Masker Mata | Sesuai dengan IEEE 802.3cc | 2 | ||||
| Penerima | ||||||
| Masukan Panjang Gelombang Optik | DI | 1272.55 | - | 1310.19 | nm | |
| Sensitivitas Penerima-AVG | PSens | -19 | dBm | 1 | ||
| Sensitivitas Penerima-OMA | PSens-OMA | -18.2 | dBm | 1 | ||
| Input Daya Saturasi (Overload) | PDUDUK | -4 | - | - | dBm | 1 |
| Reflektansi Penerima | -26 | dB | ||||
| Kehilangan Sinyal Menegaskan | PSEBUAH | -30 | - | - | dBm | |
| Hilangnya Sinyal De-assert | PD | - | - | -20 | dBm | |
| LOS -Histeresis | Phys | 0,5 | dB | |||
Catatan:
1. BER≤5x10-5
Karakteristik Antarmuka Listrik Berkecepatan Tinggi
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan |
| Pemancar | ||||||
| Ayunan Input Diferensial | Vin (hal) | 190 | 700 | mV | ||
|
Rugi Pengembalian Input Diferensial (Min) |
RLd (p) |
9,5–0,37f, 0,01≤f<8 |
dB |
|||
| 4.75–7.4log10(f/14), 8 f<19 | ||||||
|
Diferensial ke Mode Umum Rugi Pengembalian Input (Min) |
RLdc (f) |
22-20(f/25,78), 0,01≤f<12,89 |
dB |
|||
| 15-6(f/25,78), 12,89≤f<19 | ||||||
| Ketidakcocokan Penghentian Diferensial | Tm | - | - | 10 | % | |
| lebar mata | Ew | - | - | 0,46 | UI | |
| Jitter Sinusoidal Pk-Pk Terapan | Ppj | Per IEEE 802.3bm | ||||
| Tinggi Mata | Eh | - | 95 | - | mV | |
| Tegangan Mode Umum DC | DCv | -350 | - | 2850 | mV | |
| Penerima | ||||||
| Ayunan Output Data Diferensial | Vot(pp) | 300 | - | 850 | mV | |
| lebar mata | Ew | 0,57 | - | - | UI | |
| Penutupan Mata Vertikal | Vec | - | - | 5.5 | dB | |
|
Rugi Pengembalian Output Diferensial (Min) |
RLd(p) |
9,5–0,37f, 0,01≤f<8 |
dB |
|||
| 4.75–7.4log10(f/14), 8 f<19 | ||||||
|
Rugi Pengembalian Konversi Mode Umum Ke Diferensial (Min) |
RLdc(f) |
22-20(f/25,78), 0,01≤f<12,89 |
dB |
|||
| 15-6(f/25,78), 12,89≤f<19 | ||||||
| Ketidakcocokan Penghentian Diferensial | Tm | - | - | 10 | % | |
| Waktu Transisi, 20% Sampai 80% | Tr/Tf | 12 | - | - | ps | 20% ~ 80% |
Karakteristik Antarmuka Listrik Kecepatan Rendah
| Parameter | Simbol | min. | Khas | Maks | Satuan | Catatan |
| Pemancar | ||||||
| Output Kesalahan Pemancar-Tinggi | VFaultH | 2 | - | Vcc+0.3 | V | |
| Output Kesalahan Pemancar-Rendah | VFaultL | 0 | - | 0.8 | V | |
| Pemancar Nonaktifkan Tegangan- Tinggi | VDisH | 2 | - | Vcc+0.3 | V | |
| Pemancar Nonaktifkan Tegangan- Rendah | VDisL | 0 | - | 0.8 | V | |
| Penerima | ||||||
| Tegangan Output LOS-Tinggi | VLOSH | 2 | - | Vcc+0.3 | V | |
| Tegangan Output LOS-Rendah | VLOSL | 0 | - | 0.8 | V | |
Kesesuaian
Semua modul transceiver optik GTS-L13B1-40DC Gigaopto bersumber terbuka, dapat dikodekan agar sepenuhnya kompatibel dengan perangkat utama, silakan merujuk ke formulir berikut, untuk kompatibilitas produk lainnya, jangan ragu untuk menghubungi kami.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek yang Kompatibel | Nomor Bagian | Merek yang Kompatibel | Nomor Bagian |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Brokat | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Untuk Lebih Banyak Seri Transceiver 25GBASE kami, silakan lihat formulir berikut:
| P/T | Keterangan | Panjang gelombang | Mencapai | Jenis serat: | Daya TX (dBm) | Rx Sens. (dBm) | DDM |
| GTS-L08B1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10.3 | kamu |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10.3 | kamu |
| GTS-L08B1-01MC | 25G CSR Dual Rate 10/25G | 850nm | 100m | MMF | -5~2.4 | -10.3 | kamu |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11.4 | kamu |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19 | kamu |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19 | kamu |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13 | kamu |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13 | kamu |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270/1330nm | 20km | SMF | 0~6 | <-14 | kamu |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330/1270nm | 20km | SMF | 0~6 | <-14 | kamu |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18 | kamu |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18 | kamu |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14 | kamu |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14 | kamu |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19 | kamu |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19 | kamu |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12 | kamu |
