Detail produk:
|
| Nama Produk: | 40G SR BD | Kecepatan Bit: | 40Gbps |
|---|---|---|---|
| Faktor bentuk: | QSFP+ | Panjang gelombang: | 832nm - 918nm |
| Transmisi Serat: | 150m@OM4/100m@OM3 | Antarmuka: | Wadah LC Dupleks |
| Menyorot: | 40GBASE-SR4 QSFP+ MMF 832nm – 918nm VCSEL 150M Dual LC | ||
| Menyoroti: | BiDi QSFP + Transceiver Optik,40GBASE SR QSFP + Transceiver Optik,Modul MMF 918nm |
||
40GBASE-SR Dua Arah QSFP+Modul Transceiver Optik LC MMF Duplexuntuk Ethernet dan Pusat Data
Keterangan

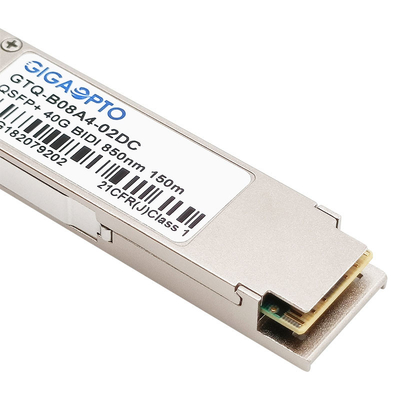

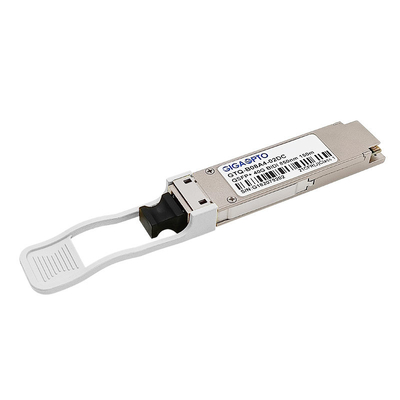

Modul transceiver Gigaopto GTQ-B08A4-02DC QSFP+ SR BiDirectional (BiDi) adalah transceiver optik yang dapat dicolokkan dengan antarmuka konektor LC dupleks untuk komunikasi data jarak pendek dan aplikasi interkoneksi menggunakan MultiMode Fiber (MMF).
Transceiver BiDi QSFP+ 40Gbps secara internal menggandakan antarmuka XLPPI 4x10G menjadi dua saluran listrik 20Gb/dtk, mentransmisikan dan menerima masing-masing secara optik melalui satu serat LC simpleks menggunakan optik dua arah.Ini menghasilkan bandwidth agregat 40Gbps ke dalam kabel LC dupleks.
Ini mendukung koneksi 40Gbps melalui kabel MMF dupleks sambil memungkinkan 40G digunakan menggunakan infrastruktur yang sama dengan 10G (10GBASE-SR) tanpa perlu menambahkan serat apa pun.
Ini dapat mencapai hingga 150m melalui serat multimode OM4 (MMF) menggunakan panjang gelombang 832nm hingga 918nm melalui konektor LC.
Transceiver 40G SR4 BD ini memberikan solusi Ethernet 40GBASE kepadatan tinggi dan daya rendah untuk pusat data, jaringan komputasi kinerja tinggi, inti perusahaan, dan aplikasi lapisan distribusi.
Ini sepenuhnya sesuai dengan QSFP + MSA, IEEE 802.3ba-2010.
Spesifikasi
| Kemasan | QSFP+ | Kecepatan Data (Gbps) | 40Gbps |
| Pusat Panjang Gelombang | 832nm ~ 918nm | Transmisi Kabel | 150m@OM4/100m@OM3 |
| Antarmuka | LC Dupleks | Jenis Kabel | MMF |
| Jenis Pemancar | VCSEL 850/900nm | Jenis Penerima | PIN |
| Daya TX per Jalur | -4~5dBm | Sensitivitas RX per Jalur | <-11.0dBm |
| Anggaran daya | 6dB | Rasio Kepunahan | >3.5dB |
| Disipasi Daya | 3.5W | CDR | tanpa |
| DDM/DOM | T/A | Suhu Operasional | 0 hingga 70 °C (32 hingga 158 °F) |
| Fungsi FEC | Didukung | OEM/ODM | Didukung |
| Protokol | 40G Ethernet, IEEE802.3ba-2010, Sesuai MSA | ||
| Kepatuhan | IEC/EN 61000-4-2, IEC-60825,FDA 21CFR 1040.10 dan 1040.11,RoHS | ||
Fitur
Aplikasi
Standar
Karakteristik Listrik (TOP = 0 hingga 70 °C, VCC = 3,13 hingga 3,47 Volt)
| Parameter | Simbol | min | Ketik | Maks | Satuan | Catatan |
| Kecepatan Data per Saluran | - |
10.312 5 |
11.2 | Gbps | ||
| Konsumsi daya | - | 2.5 | 3.5 | W | ||
| Arus suplai | Icc | 0,75 | 1.0 | SEBUAH | ||
| Kontrol I/O Tegangan-Tinggi | VIH | 2.0 | Vcc | V | ||
| Kontrol I/O Tegangan-Rendah | VIL | 0 | 0,7 | V | ||
| Kemiringan Antar Saluran | TSK | 150 | Ps | |||
| Durasi atur ulang | 10 | Kita | ||||
| RESETL De-assert waktu | 100 | MS | ||||
| Power On Time | 100 | MS | ||||
| Pemancar | ||||||
|
Tegangan Output Berakhir Tunggal Toleransi |
0,3 | 4 | V | 1 | ||
|
Tegangan mode umum Toleransi |
15 | mV | ||||
| Mengirimkan Tegangan Diff Input | VI | 120 | 1200 | mV | ||
| Transmit Input Diff Impedance | ZIN | 80 | 100 | 120 | ||
| Data Dependent Input Jitter | DDJ | 0.1 | UI | |||
| Masukan Data Total Jitter | TJ | 0,28 | UI | |||
| Penerima | ||||||
| Tegangan Output Berakhir Tunggal | 0,3 | 4 | V | |||
| Toleransi | ||||||
| Tegangan Diff Output Rx | Vo | 600 | 800 | mV | ||
| Tegangan Naik dan Turun Output Rx | Tr/Tf | 35 | ps | 1 | ||
| Total Jitter | TJ | 0,7 | UI | |||
| Jitter Deterministik | DJ | 0,42 | UI | |||
Parameter Optik (TOP = 0 hingga 70 °C, VCC = 3,0 hingga 3,6 Volt)
| Parameter | Simbol | min | Ketik | Maks | Satuan | Ref. |
| Pemancar | ||||||
| Panjang Gelombang Optik CH1 | 832 | 850 | 868 | nm | ||
| Panjang Gelombang Optik CH2 | 882 | 900 | 918 | nm | ||
| Lebar Spektral RMS | Pm | 0,5 | 0,65 | nm | ||
| Daya Optik Rata-rata per Saluran | Pavg | -4 | -2.5 | +5.0 | dBm | |
| Daya Mati Laser Per Saluran | Poff | -30 | dBm | |||
| Rasio Kepunahan Optik | ER | 3.5 | dB | |||
| Kebisingan Intensitas Relatif | Rin | -128 |
dB/H Z |
1 | ||
| Toleransi Kerugian Pengembalian Optik | 12 | dB | ||||
| Penerima | ||||||
| Panjang Gelombang Pusat Optik CH1 | 882 | 900 | 918 | nm | ||
| Panjang Gelombang Pusat Optik CH2 | 832 | 850 | 868 | nm | ||
| Sensitivitas Penerima per Saluran | R | -11 | dBm | |||
| Daya Masukan Maksimum | PMAKSIMAL | +0,5 | dBm | |||
| Reflektansi Penerima | Rrx | -12 | dB | |||
| LOS De-Menegaskan | LOSD | -14 | dBm | |||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | |||
| Histeresis LOS | LOSH | 0,5 | dB | |||
Catatan
1. Refleksi 12dB
Kesesuaian
Gigaopto memproduksi dan menyediakan berbagai transceiver optik hingga 100G.Semua modul transceiver optik kami telah teruji kualitasnya untuk kompatibilitas dengan lingkungan sakelar target dan 100% kompatibel dengan merek utama seperti Cisco, Brocade, HP, Juniper, HW, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com, dll. dan menawarkan garansi 3 tahun.
Untuk Transceiver GTQ-B08A4-02DC 40G SR BD ini, silakan lihat tabel korespondensi P/N.Jika Anda membutuhkan lebih banyak kompatibilitas, jangan ragu untuk memberi tahu kami.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek | Nomor Bagian | Merek | Nomor Bagian |
| Gigaopto | GTQ-B08A4-02DC | Arista | QSFP-40G-SRBD |
| Cisco | QSFP-40G-SR-BD | Jintan saru | JNP-QSFPP-40G-BXSR |
| H3C | QSFP-40G-BIDI-SR-MM850 | HW | QSFP-40G-SR-BD |
Dimensi Mekanik
Untuk Lebih Banyak Seri Transceiver 40GBASE kami, silakan lihat formulir berikut:
| P/T | Keterangan | Mencapai | TX/RX | Daya TX (dBm) | Rx Sens. (dBm) | Penyambung |
| GTQ-M85A4-02DC | 40G SR4 | 150m | 850nm VCSEL/PIN | -7.6~2.4 | <-9.5 | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 150m | 850/900nm VCSEL/PIN | -4~5 | <-11 | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 300m | 850nm VCSEL/PIN | -7.5~0 | <-9.9 | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1,4 km | 1310nm FP/PIN | -5.5~+1.5 | <-11.5 | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150m/2km | 1310nm DFB/PIN | -7~4.3/-10~2.3 | <-10/<-13.7 | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 2km | CWDM DFB/PIN | -7~2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40G LR4 | 10km | CWDM DFB/PIN | -7~2.3 | <-11.5 | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 10km | 1310nm DFB/PIN | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 20km | CWDM DFB/PIN | -4.5~2.3 | <-12.5 | LC |
| GTQ-B13A4-40DC | 40G ER4 | 40km | CWDM DFB/APD | -2,7~4,5 | <-21,2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 2km | 1310nm DFB/PIN | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 30km | CWDM DFB/APD | -3.7~4.5 | <-18 | LC |
