Detail produk:
|
| Jenis Formulir: | 1x9 | Hubungan data: | 155Mb/dtk |
|---|---|---|---|
| Panjang kabel: | 20km | Pusat Panjang Gelombang: | 1310nm |
| Jenis Laser: | FP | Konektor Optik: | Dupleks SC, ST, FC |
| Jenis kabel: | SMF | Kata kunci: | 1x9 155Mbps 1310nm, Transceiver Optik 1x9 20km, Modul Optik Mode Tunggal 1x9 |
155Mbps 1310nm 1x9Modul PemancarSMF 20km Duplex SC/ST/FC LVPECL PECL
Keterangan
Transceiver mode tunggal seri GT9-L1303-20x GIGAOPTO adalah modul berdaya rendah dan berkinerja tinggi untuk komunikasi data optik serial dua arah seperti SONET OC-3 / SDH STM-1 dan Fast Ethernet.Modul transceiver 1x9 seri ini mendukung jarak transmisi hingga 20km melalui serat mode tunggal pada panjang gelombang nominal 1310nm.
Pemancar menggabungkan Laser FP 1310nm dan sirkuit driver yang mengubah data PECL menjadi sinyal cahaya, dan penerima menggabungkan fotodioda InGaAs/InP PIN yang mengubah sinyal cahaya menjadi arus listrik yang diperkuat dan diregenerasi menjadi data yang kompatibel dengan PECL.
Transceiver mode tunggal ini adalah produk laser Kelas 1 yang sesuai dengan IEC 60825.
Spesifikasi
| Kemasan Produk | 1x9 | Kecepatan Data (Mb/s) | 155Mb/dtk |
| Penyambung | Dupleks SC,FC,ST | Mencapai | 20km |
| DDM/DOM | Tidak | Media | Serat Mode Tunggal |
| Jaminan | 3 tahun | Suhu Operasional |
Komersial 0 hingga 70 °C (32 hingga 158 °F) |
| Pusat Panjang Gelombang | 1310nm | Tegangan Catu Daya | 3.3V atau 5V |
| Suhu Solder | <260 °C | Saat ini | 300mA |
| LDJenis | FP | Foto-detektor | PIN |
| Daya Output Optik | -15 hingga -8dBm | Kepekaan | <-34dBm |
| ER | >9dB | Kelebihan muatan | >-3dBm |
| Protokol | Sesuai dengan ITU-T G.957 | ||
Fitur
Aplikasi
meminta informasi
| Nomor Bagian | Keterangan |

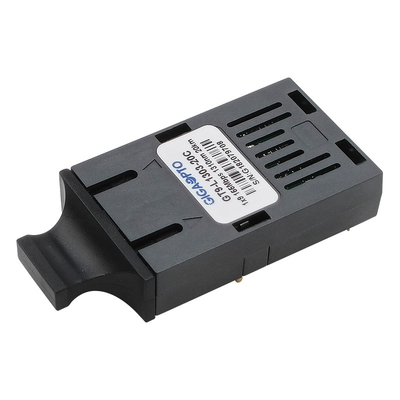

| GT9-L1303-20C | Modul Transceiver 1x9, 155Mbps, SC, Mode Tunggal 1310nm 20km, 3.3V/5V, 0 hingga 70 °C |

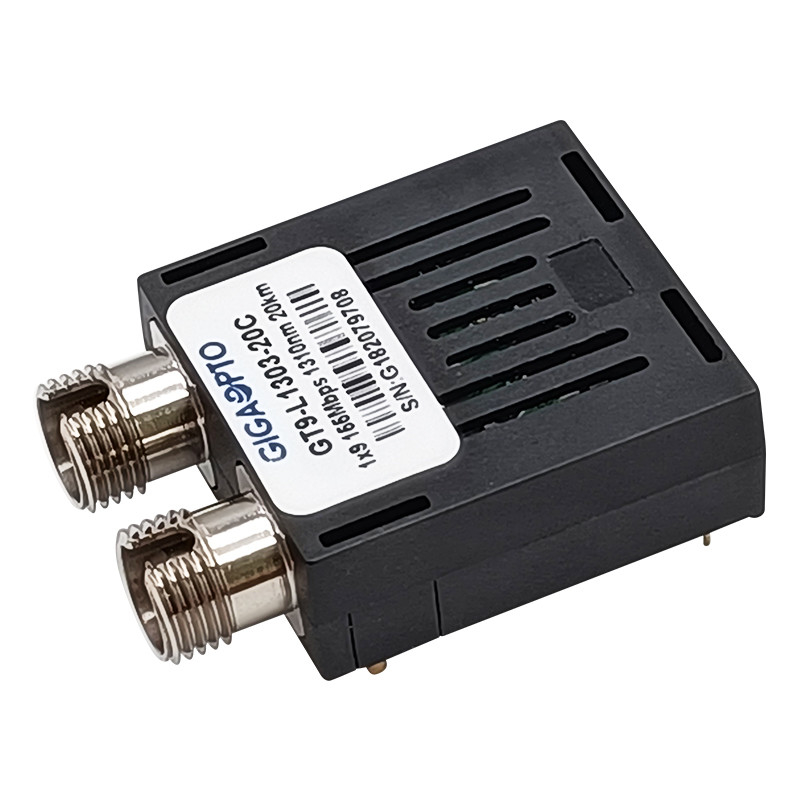

| GT9-L1303-20CF | Modul Transceiver 1x9, 155Mbps, FC, Mode Tunggal 1310nm 20km, 3.3V/5V, 0 hingga 70 °C |

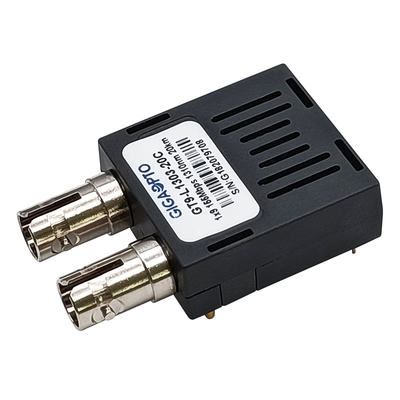

| GT9-L1303-20CT | Modul Transceiver 1x9, 155Mbps, ST, Mode Tunggal 1310nm 20km, 3.3V/5V, 0 hingga 70 °C |
| GT9-L1303-20I | Modul Transceiver 1x9, 155Mbps, SC, Mode Tunggal 1310nm 20km, 3.3V/5V, -40 hingga 85 °C |
| GT9-L1303-20IF | Modul Transceiver 1x9, 155Mbps, FC, Mode Tunggal 1310nm 20km, 3.3V/5V, -40 hingga 85 °C |
| GT9-L1303-20IT | Modul Transceiver 1x9, 155Mbps, ST, Mode Tunggal 1310nm 20km, 3.3V/5V, -40 hingga 85 °C |
| GT9-L1303-20C3 | Modul Transceiver 1x9, 155Mbps, SC, Mode Tunggal 1310nm 20km, 3.3V, 0 hingga 70 °C |
| GT9-L1303-20CF3 | Modul Transceiver 1x9, 155Mbps, FC, Mode Tunggal 1310nm 20km, 3.3V, 0 hingga 70 °C |
| GT9-L1303-20CT3 | Modul Transceiver 1x9, 155Mbps, ST, Mode Tunggal 1310nm 20km, 3.3V, 0 hingga 70 °C |
| GT9-L1303-20I3 | Modul Transceiver 1x9, 155Mbps, SC, Mode Tunggal 1310nm 20km, 3.3V, -40 hingga 85 °C |
| GT9-L1303-20IF3 | Modul Transceiver 1x9, 155Mbps, FC, Mode Tunggal 1310nm 20km, 3.3V, -40 hingga 85 °C |
| GT9-L1303-20IT3 | Modul Transceiver 1x9, 155Mbps, ST, Mode Tunggal 1310nm 20km, 3.3V, -40 hingga 85 °C |
| GT9-L1303-20C5 | Modul Transceiver 1x9, 155Mbps, SC, Mode Tunggal 1310nm 20km, 5V, 0 hingga 70 °C |
| GT9-L1303-20CF5 | Modul Transceiver 1x9, 155Mbps, FC, Mode Tunggal 1310nm 20km, 5V, 0 hingga 70 °C |
| GT9-L1303-20CT5 | Modul Transceiver 1x9, 155Mbps, ST, Mode Tunggal 1310nm 20km, 5V, 0 hingga 70 °C |
| GT9-L1303-20I5 | Modul Transceiver 1x9, 155Mbps, SC, Mode Tunggal 1310nm 20km, 5V, -40 hingga 85 °C |
| GT9-L1303-20IF5 | Modul Transceiver 1x9, 155Mbps, FC, Mode Tunggal 1310nm 20km, 5V, -40 hingga 85 °C |
| GT9-L1303-20IT5 | Modul Transceiver 1x9, 155Mbps, ST, Mode Tunggal 1310nm 20km, 5V, -40 hingga 85 °C |
Definisi Pin
KhasSEBUAHsirkuit aplikasi
Catatan 1: Tegangan Operasi: 3.3V atau 5V
Catatan 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Catatan 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
Garis Besar Paket
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
