Detail produk:
|
| Jenis Formulir: | 1x9 | Kecepatan Data Maks: | 1.25Gbps |
|---|---|---|---|
| jangkauan maksimal: | 0,55km | Pusat Panjang Gelombang: | 850nm |
| Komponen Optik: | VCSEL 850nm | Penyambung: | Dupleks SC, ST, FC |
| Mode serat: | Multi-mode | Kata kunci: | 1x9 1.25Gbps 850nm 550m, Transceiver Optik 1x9, Multi-mode 1.25G 1x9 |

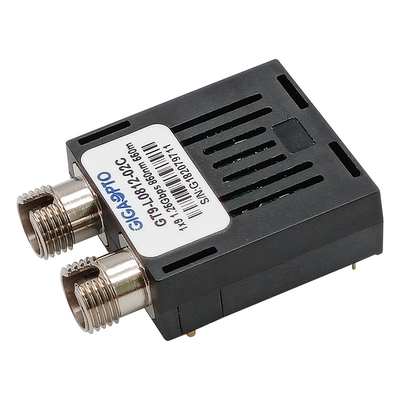

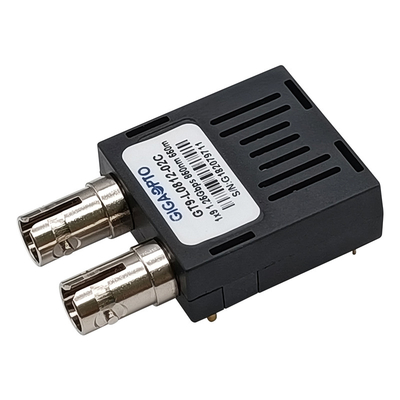

1.25Gbps 1x9Modul PemancarDuplex SC ST FC 850nm MMF 550m LVPECL PECL
Keterangan
Transceiver multi-mode seri GT9-L0812-02x GIGAOPTO adalah modul berdaya rendah dan berkinerja tinggi untuk komunikasi data optik serial dua arah seperti Gigabit Ethernet dan Fibre Channel.Transceiver 1x9 mendukung kecepatan data maksimum 1,25Gb/s, dirancang untuk serat multi-mode dan beroperasi pada panjang gelombang nominal 850nm dengan jarak transmisi maksimum 550m.
Transceiver 1x9 terdiri dari tiga bagian: sub-rakitan optik pemancar dan penerima, sub-rakitan listrik, dan rumah paket yang menggabungkan soket konektor SC atau ST atau FC dupleks.
Spesifikasi
| Kemasan Produk | 1x9 | MaksKecepatan Data (Gbps) | 1,25 Gb/dtk |
| Konektor Optik | Dupleks SC,FC,ST | Mencapai | 550m |
| DDM/DOM | Tidak | Media | Serat Multi-Mode |
| Pusat Panjang Gelombang | 850nm | Suhu | 0 hingga 70 °C (32 hingga 158 °F) |
| Suhu Solder | <260 °C | Tegangan Catu Daya | 3.3V atau 5V |
| Jenis Laser | VCSEL | Tipe PD | PIN |
| Daya Pemancar | -9 ~ -3 dBm | Kepekaan | <-18dBm |
| ER | >9dB | Kelebihan muatan | >-3dBm |
| Protokol | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Fitur
Aplikasi
meminta informasi
| Nomor Bagian | Keterangan |
| GT9-L0812-02C | Modul Transceiver 1x9, 1.25Gbps, SC, Multi Mode 850nm 550m, 3.3V/5V, 0 hingga 70 °C |
| GT9-L0812-02CF | Modul Transceiver 1x9, 1.25Gbps, FC, Multi Mode 850nm 550m, 3.3V/5V, 0 hingga 70 °C |
| GT9-L0812-02CT | Modul Transceiver 1x9, 1.25Gbps, ST, Multi Mode 850nm 550m, 3.3V/5V, 0 hingga 70 °C |
| GT9-L0812-02I | Modul Transceiver 1x9, 1.25Gbps, SC, Multi Mode 850nm 550m, 3.3V/5V, -40 hingga 85 °C |
| GT9-L0812-02IF | Modul Transceiver 1x9, 1.25Gbps, FC, Multi Mode 850nm 550m, 3.3V/5V, -40 hingga 85 °C |
| GT9-L0812-02IT | Modul Transceiver 1x9, 1.25Gbps, ST, Multi Mode 850nm 550m, 3.3V/5V, -40 hingga 85 °C |
| GT9-L0812-02C3 | Modul Transceiver 1x9, 1.25Gbps, SC, Multi Mode 850nm 550m, 3.3V, 0 hingga 70 °C |
| GT9-L0812-02CF3 | Modul Transceiver 1x9, 1.25Gbps, FC, Multi Mode 850nm 550m, 3.3V, 0 hingga 70 °C |
| GT9-L0812-02CT3 | Modul Transceiver 1x9, 1.25Gbps, ST, Multi Mode 850nm 550m, 3.3V, 0 hingga 70 °C |
| GT9-L0812-02I3 | Modul Transceiver 1x9, 1.25Gbps, SC, Multi Mode 850nm 550m, 3.3V, -40 hingga 85 °C |
| GT9-L0812-02IF3 | Modul Transceiver 1x9, 1.25Gbps, FC, Multi Mode 850nm 550m, 3.3V, -40 hingga 85 °C |
| GT9-L0812-02IT3 | Modul Transceiver 1x9, 1.25Gbps, ST, Multi Mode 850nm 550m, 3.3V, -40 hingga 85 °C |
| GT9-L0812-02C5 | Modul Transceiver 1x9, 1,25Gbps, SC, Multi Mode 850nm 550m, 5V, 0 hingga 70 °C |
| GT9-L0812-02CF5 | Modul Transceiver 1x9, 1.25Gbps, FC, Multi Mode 850nm 550m, 5V, 0 hingga 70 °C |
| GT9-L0812-02CT5 | Modul Transceiver 1x9, 1,25Gbps, ST, Multi Mode 850nm 550m, 5V, 0 hingga 70 °C |
| GT9-L0812-02I5 | Modul Transceiver 1x9, 1,25Gbps, SC, Multi Mode 850nm 550m, 5V, -40 hingga 85 °C |
| GT9-L0812-02IF5 | Modul Transceiver 1x9, 1.25Gbps, FC, Multi Mode 850nm 550m, 5V, -40 hingga 85 °C |
| GT9-L0812-02IT5 |
Modul Transceiver 1x9, 1,25Gbps, ST, Multi Mode 850nm 550m, 5V, -40 hingga 85 °C |
PinDdefinisi
KhasSEBUAHsirkuit aplikasi
Catatan 1: Tegangan Operasi: 3.3V
Catatan 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Garis Besar Paket
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
