Detail produk:
|
| Nama Produk: | Pemancar FC 8G | Faktor bentuk: | SFP+ |
|---|---|---|---|
| Panjang gelombang: | 850nm | Mencapai: | 300m |
| Media: | MMF | Penyambung: | LC |
| Kata kunci: | Saluran Serat 8G, Pemancar SFP+ SW | Jenis: | SFP SW |
| Menyoroti: | Modul Transceiver Serat SFP +,Modul Transceiver Serat 850nm,SFP + SW |
||

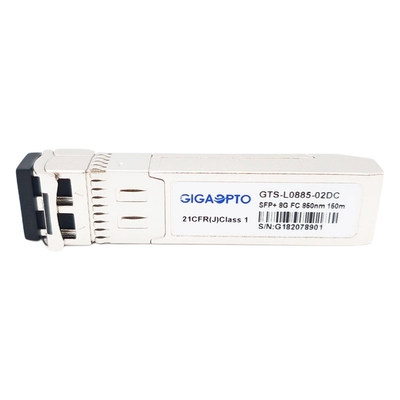

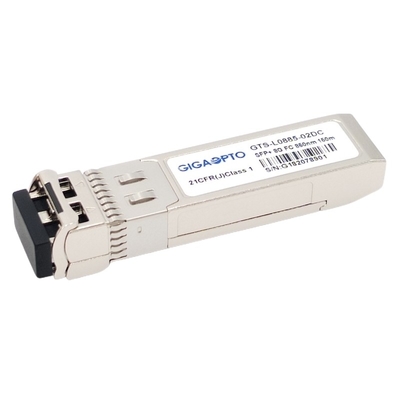

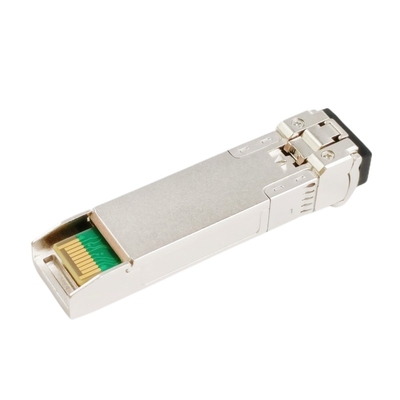

8G Fibre Channel Transceiver SFP+, 8/4/2/1G Fibre Channel, 300m
Keterangan
Transceiver 8GFC SFP + ini dirancang untuk aplikasi konektivitas saluran Fibre gelombang pendek 8Gbps, yang menyediakan tautan hingga 300m melalui Multi-mode Fiber (MMF) melalui wadah LC dupleks.Transceiver ini menggunakan pemancar Laser VSCEL 850nm berkualitas tinggi dan penerima PIN Photodiode.
Modul 8G FC SFP+ SW sesuai dengan FC-PI-4 Rev. 8.00 dan SFF-8472 Rev. 11.0, dan kompatibel dengan SFF-8432 dan bagian yang berlaku dari SFF-8431 Rev. 4.1.
Ini mendukung kecepatan data 1,0625-8,5 Gbps dan aplikasi seperti 8G Fibre Channel (8,5Gbps), 4G Fibre Channel (4,25Gbps), 2G Fibre Channel (2,125Gbps), 1G Fibre Channel (1,0625Gbps).
Transceiver optik sesuai dengan RoHS dan bersertifikat CE / FCC.
Spesifikasi
| Faktor Bentuk | SFP+ | Kecepatan Data Maks(Gbps) | 8.5Gbps |
| TengahPanjang gelombang | 850nm | Jarak Serat | 300m |
| Penyambung | LC dupleks | MediaJenis | MMF |
| Jenis Pemancar | VCSEL | Jenis Penerima | PIN |
| Kekuatan TX | -6~-0.5dBm | Sensitivitas Penerima | <-10.5dBm |
| Rasio Kepunahan | >3.5dB | Kelebihan muatan | > 0.5dBm |
| Suhu | 0 hingga 70 °C (32 hingga 158 °F) | Diagnostik Digital | Didukung |
| OEM/ODM | Didukung | Jaminan | 3 tahun |
| Kepatuhan | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 dan 1040.11, RoHS | ||
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | |
| Pemancar | |||||||
| Pusat Panjang Gelombang | c | 840 | 850 | 860 | nm | ||
| Lebar Spektral (RMS) | 0,65 | nm | |||||
| Rasio Supresi Mode Samping | SMSR | - | - | - | dB | ||
| Daya Output Rata-rata | Merengut | -6.0 | -0,5 | dBm | 1 | ||
| Rasio Kepunahan | ER | 3.0 | dB | ||||
| Diferensial Ayunan Input Data | VIN | 180 | 950 | mV | 2 | ||
| Masukan Diferensial Impedansi | ZIN | 90 | 100 | 110 | |||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0.8 | V | ||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | |||
| Normal | 0 | 0.8 | V | ||||
| Penerima | |||||||
| Pusat Panjang Gelombang | c | 840 | 850 | 860 | nm | ||
| Sensitivitas Penerima | -10.5 | dBm | 3 | ||||
| Kelebihan Penerima | 0,5 | dBm | 3 | ||||
| LOS De-Menegaskan | KEHILANGAN | -12 | dBm | ||||
| Pernyataan LOS | LOSA | -22 | dBm | ||||
| Histeresis LOS | 0,5 | 4 | dB | ||||
| Diferensial Ayunan Keluaran Data | pilih | 500 | 700 | 900 | mV | 4 | |
|
LOS |
Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0.8 | V | |||||
Catatan:
1. Daya optik diluncurkan ke MMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 231-1 @8.5Gbps, BER 1×10-12.
4. Internal AC-coupled.
Kesesuaian
Setiap transceiver optik Gigaopto diuji di perangkat host untuk memverifikasi interoperabilitas, dan kami menjanjikan kompatibilitas penuh 100% pada perangkat yang ditentukan dengan garansi 3 tahun.
Untuk GTS-L0885-02DC ini, silakan lihat tabel korespondensi P/N.Jika Anda tertarik untuk mengetahui lebih banyak kompatibilitas, Anda selalu dapat menghubungi kami.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek | Nomor Bagian | Merek | Nomor Bagian |
| Gigaopto | GTS-L0885-02DC | Brokat | XBR-00147 |
| Cisco | DS-SFP-FC8G-SW | HPE | AJ718A |
| Jintan saru | QFX-SFP-8GFC-SW | HPE | AJ906A |
| Intel | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
Dimensi Mekanik
