Detail produk:
|
| Nama Produk: | Pemancar SFP 8GFC | Jenis: | SFP+ |
|---|---|---|---|
| Panjang gelombang: | 1310nm | Jangkauan Kabel: | 25km |
| komponen: | DFB+PIN | Antarmuka: | Dual-LC |
| Kata kunci: | 8G Fibre Channel SFP + Transceiver | ||
| Menyoroti: | 25km Fibre Channel Transceiver,DOM Fibre Channel Transceiver,FC Transceiver |
||

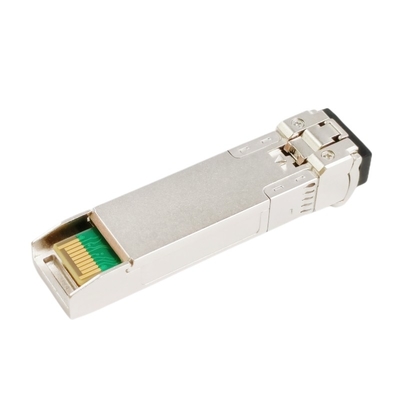

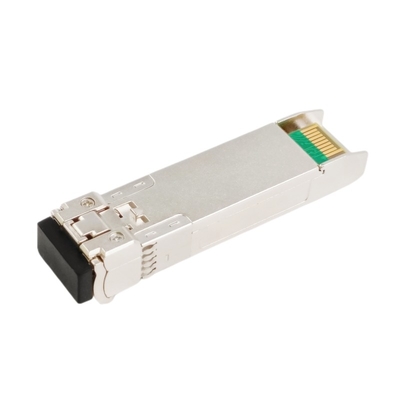

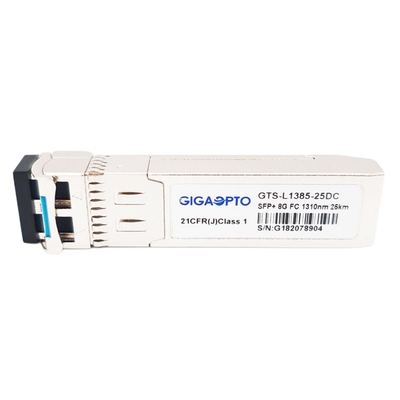

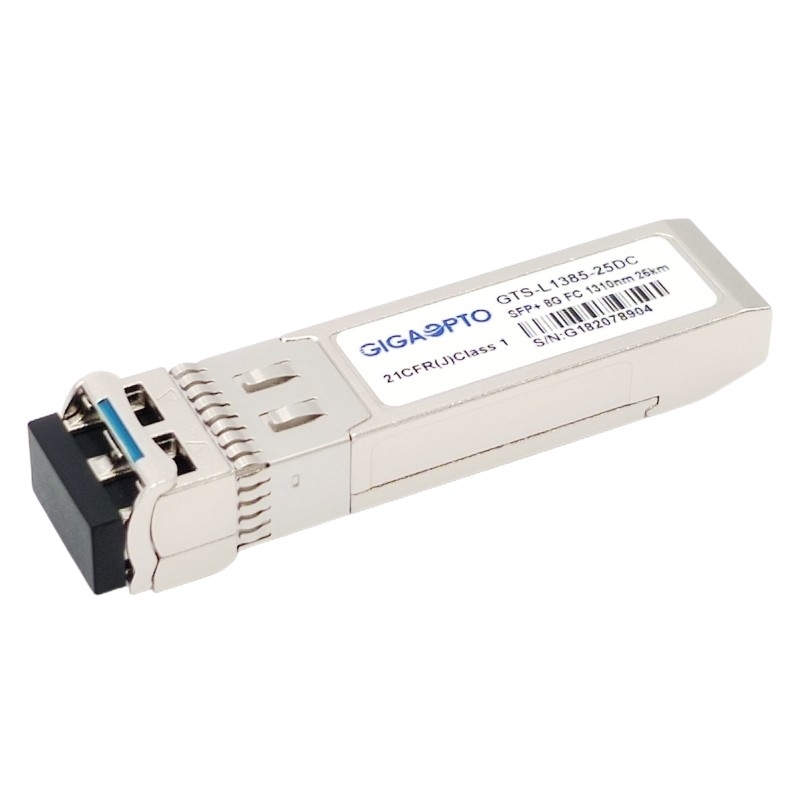

8G FC Gelombang Panjang Diperpanjang 25KM SFP + TransceiverDFB+PIN 1310nm SMF LC DOM
Keterangan
Transceiver 8GFC SFP+ Gigaopto GTS-L1385-25DC dirancang untuk mendukung 8G Fibre Channel (FC), cocok untuk tautan jaringan area penyimpanan (SAN) hingga 25km melalui serat ganda.
Transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Transceiver ini sepenuhnya sesuai dengan Perjanjian SFP+ MSA (SFF-8431, SFF-8432, SFF-8472 ) dan standar FCIA FC-PI-4 800-SM-LC-L.
Fungsi pemantauan optik digital (DOM) tersedia melalui antarmuka serial 2-kawat, sebagaimana ditentukan dalam SFF-8472, yang memungkinkan akses waktu nyata ke parameter pengoperasian perangkat seperti suhu transceiver, arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima dan tegangan suplai transceiver.
Transceiver optik saluran serat sesuai dengan RoHS dan bersertifikat CE / FCC.
Spesifikasi
| Faktor Bentuk | SFP+ | Kecepatan Data(Gbps) | 8.5Gbps |
| Panjang gelombang | 1310nm | SeratJarak | 25km |
| Penyambung | Dupleks-LC | Jenis Kabel | SMF |
| LDJenis | DFB | Jenis Penerima | PIN |
| TxKekuasaan | -1.0~+3.0dBm | RxKepekaan | <-16,0dBm |
| Rasio Kepunahan | >3.5dB | Kelebihan muatan | > 0.5dBm |
| Kisaran suhu | 0 hingga 70 °C (32 hingga 158 °F) | Jaminan | 3 tahun |
| OEM/ODM | Didukung | Protokol | Sesuai MSA |
| Kepatuhan | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 dan 1040.11, RoHS | ||
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | |
| Pemancar | |||||||
| Pusat Panjang Gelombang | c | 1270 | 1310 | 1350 | nm | ||
| Lebar Spektral (-20dB) | 1 | nm | |||||
| Rasio Supresi Mode Samping | SMSR | 30 | - | dB | |||
| Daya Output Rata-rata | Pkeluar | -1.0 | +3.0 | dBm | 1 | ||
| Rasio Kepunahan | ER | 3.5 | dB | ||||
| Diferensial Ayunan Input Data | VDI | 180 | 850 | mV | 2 | ||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | |||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0.8 | V | ||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | |||
| Normal | 0 | 0.8 | V | ||||
| Penerima | |||||||
| Pusat Panjang Gelombang | c | 1260 | 1600 | nm | |||
| Sensitivitas Penerima | -16 | dBm | 3 | ||||
| Kelebihan Penerima | 0,5 | dBm | 3 | ||||
| LOS De-Menegaskan | LOSD | -17 | dBm | ||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | ||||
| Histeresis LOS | 0,5 | dB | |||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 300 | 900 | mV | 4 | ||
|
LOS |
Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0.8 | V | |||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 231-1 @10312Mbps, BER 1×10-12.
4. Internal AC-coupled.
Kesesuaian
Semua modul transceiver optik GTS-L1385-25DC Gigaopto bersumber terbuka, dapat dikodekan agar sepenuhnya kompatibel dengan perangkat utama, silakan merujuk ke formulir berikut, untuk kompatibilitas produk lainnya, jangan ragu untuk menghubungi kami.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek | Nomor Bagian | Merek | Nomor Bagian |
| Gigaopto | GTS-L1385-25DC | Brokat | XBR-000174 |
| HPE | AW538A | ||
