Detail produk:
|
| Nama Produk: | SFP-8GFC-40 | Kecepatan Maks (Gb/dtk): | 8.5 Gb/dtk |
|---|---|---|---|
| Panjang gelombang: | 1310nm | Jarak Maks: | 40km |
| Penyambung: | LC PC | DDM/DOM: | didukung |
| Suhu: | 0 hingga 70 °C | OEM/ODM: | didukung |
| Kata kunci: | 8GFC SFP+ ER 1310nm 40km | ||
| Menyoroti: | 8G Fibre Channel Transceiver,DOM 8G Fibre Channel,FC SFP+ |
||

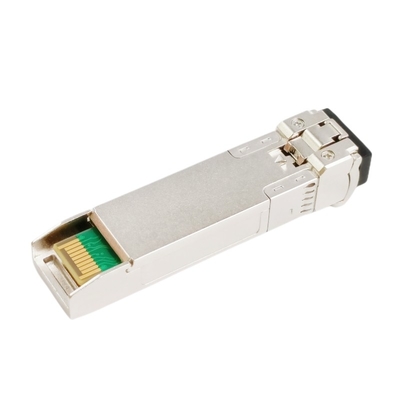

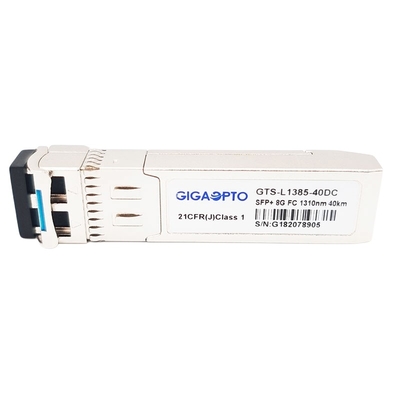

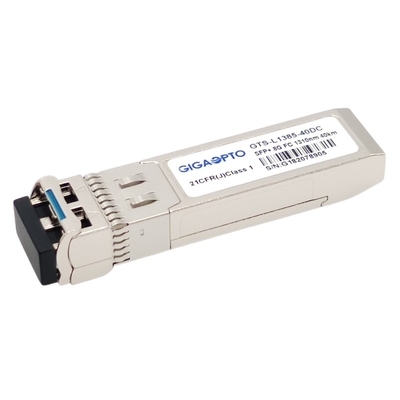

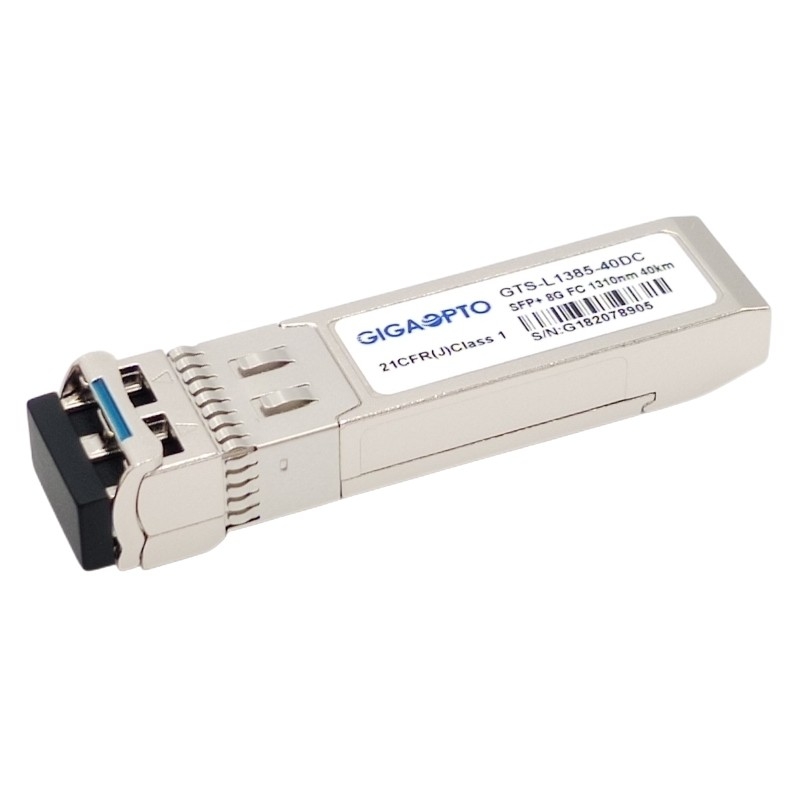

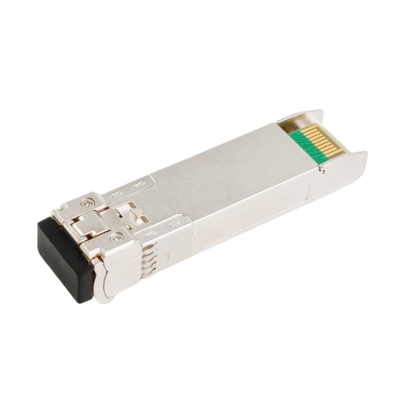

Modul Transceiver 8G Fibre Channel (8GFC), Jaringan Brocade Kompatibel SFP-8GFC-40, Hot-Pluggable
Keterangan
Transceiver saluran serat SFP-8GFC-40 adalah modul pluggable faktor bentuk kecil, yang dirancang untuk mendukung 8G Fibre Channel (FC), cocok untuk tautan jaringan area penyimpanan (SAN) hingga 40km melalui serat mode tunggal.
Bagian pemancar menggabungkan laser DFB 1310nm yang andal.Dan bagian penerima terdiri dari fotodioda PIN yang terintegrasi dengan TIA.Semua modul memenuhi persyaratan keamanan laser kelas I.
Transceiver ini sepenuhnya sesuai dengan SFP+ Multi-Source Agreement (MSA) dan standar FCIA FC-PI-4 800-SM-LC-L.
Fungsi pemantauan optik digital (DOM) tersedia melalui antarmuka serial 2-kawat, sebagaimana ditentukan dalam SFF-8472, yang memungkinkan akses waktu nyata ke parameter pengoperasian perangkat seperti suhu transceiver, arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima dan tegangan suplai transceiver.
Transceiver optik saluran serat sesuai dengan CE / FCC / RoHS.
Spesifikasi
| Nama Produk | SFP-8GFC-40 | Kategori | Fibre Channel SFP |
| Kemasan | SFP+ | Bandwidth | 1.06Gbps ~ 8.5Gbps |
| Pusat Panjang Gelombang | 1310nm | Penularan | 40km |
| Antarmuka | Wadah LC dupleks | Jenis Kabel | G.652 SMF |
| Jenis Pemancar | Laser DFB | Jenis Penerima | PIN |
| Daya Keluaran TX (dBm) | 1~4dBm | Sensitivitas Penerima | <-15dBm |
| Diagnostik | Mendukung | OEM/ODM | Mendukung |
| Kisaran suhu | 0 hingga 70 °C (32 hingga 158 °F) | Jaminan | 3 tahun |
| Protokol | Sesuai MSA | ||
Fitur
Aplikasi
Spesifikasi Kinerja – Listrik
| Parameter | Simbol | min. | Ketik | Maks | Satuan | Catatan | |||||
| Pemancar | |||||||||||
| Input CML (Diferensial) | Vin | 150 | 1200 | mVpp |
AC digabungkan masukan |
||||||
|
Masukkan Mode Umum AC Voltase |
0 | 25 | mV | RM | |||||||
|
Impedansi Masukan (Diferensial) |
seng | 85 | 100 | 115 | ohm |
Rin > 100 kohm @ DC |
|||||
|
Masukan Diferensial S-parameter |
SDD11 | - | - | -10 | dB | ||||||
|
Diferensial ke Umum Konversi Modus |
SCD11 | - | - | -10 | dB | ||||||
|
Tx_DISABLE Masukan Tegangan – Tinggi |
V | ||||||||||
| 2 | 3.45 | ||||||||||
|
Tx_DISABLE Masukan Tegangan – Rendah |
V | ||||||||||
| 0 | 0.8 | ||||||||||
|
Tx_FAULT Keluaran Tegangan – Tinggi |
Vcc+0.3 | V |
Io = 400µA;Tuan rumah Vcc |
||||||||
| 2 | |||||||||||
|
Tx_FAULT Keluaran Tegangan – Rendah |
0,5 | V | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| Penerima | |||||||||||
|
Keluaran CML (Diferensial) |
700 | mVpp |
AC digabungkan keluaran |
||||||||
| pilih | 350 | ||||||||||
|
Keluaran AC Umum Tegangan Modus |
0 | 15 | mV | RM | |||||||
|
Impedansi Keluaran (Diferensial) |
Zout | 90 | 100 | 110 | ohm | ||||||
|
Keluaran Diferensial S-parameter |
SD22 | - | - | -10 | dB | ||||||
|
Tegangan Keluaran Rx_LOS - Tinggi |
2 | Vcc+0.3 | V |
lo = 400µA;Tuan rumah Vcc |
|||||||
|
Tegangan Keluaran Rx_LOS - Rendah |
0 | 0.8 | V | lo = -4.0mA | |||||||
| MOD_DEF ( 2:0) | VoH | 2.5 | V | Dengan ID Seri | |||||||
| VoL | 0 | 0,5 | V | ||||||||
Spesifikasi Kinerja – Optik
| Parameter | Simbol | min. | Khas | Maks. | Satuan | ||||
| 9µm Diameter Inti Jarak yang Didukung SMF | 40 | km | |||||||
| Kecepatan Data | 0.614 | 8.5 | Gbps | ||||||
| Pemancar | |||||||||
| Pusat Panjang Gelombang | C | 1290 | 1310 | 1330 | nm | ||||
| Lebar Spektral (-20dB) | 1 | nm | |||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | ||||||
| Daya Output Rata-rata | Pkeluar | 1 | 4 | dBm | |||||
| Rasio Kepunahan | ER | 3.5 | dB | ||||||
| Daya Rata-rata Pemancar MATI | Pmati | -30 | dBm | ||||||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | |||||
| Nonaktifkan TX | Cacat | 2.0 | Vcc+0.3 | V | |||||
| Memungkinkan | 0 | 0.8 | |||||||
| Kesalahan TX | Kesalahan | 2.0 | VCC+0,3 | V | |||||
| Normal | 0 | 0.8 | |||||||
| TX Disable Assert Time | pesolek | - | - | 10 | kita | ||||
| TX_DISABLE Meniadakan Waktu | ton | - | - | 1 | MS | ||||
| TX_BISABLE waktu untuk memulai reset | t_reset | 10 | - | - | kita | ||||
|
Waktu untuk menginisialisasi, sertakan reset TX_FAULT |
- | - | 300 | MS | |||||
| t_init | |||||||||
| TX_FAULT dari kesalahan ke pernyataan | t_fault | - | - | 100 | kita | ||||
| Total Jitter | TJ | - | - | 0,28 | UI (hal) | ||||
| Jitter Tergantung Data | DDJ | - | - | 0.1 | UI (hal) | ||||
| Jitter tidak berkorelasi | UJ | - | - | 0,023 | RM | ||||
| Penerima | |||||||||
| Pusat Panjang Gelombang | 1260 | 1565 | nm | ||||||
| Kepekaan | Pmin | -15 | dBm | ||||||
| Kelebihan Penerima | Pmaksimal | 0,5 | dBm | ||||||
| Kerugian Pengembalian Optik | ORL | -12 | dB | ||||||
| LOS De-Menegaskan | LOSD | -18 | dBm | ||||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | ||||||
| LOS | Tinggi | 2.0 | VCC+0,3 | V | |||||
| Rendah | 0 | 0.8 | |||||||
Spesifikasi Mekanik
