Detail produk:
|
| Nama Produk: | SFP-8GFC-ZR | Tingkat Maks (Gbps): | 8.5Gbps |
|---|---|---|---|
| Panjang gelombang: | 1550nm | jangkauan maksimal: | 80KM |
| Komponen: | EML/APD | Konektor/Polandia: | LC/PC dupleks |
| suhu: | 0 hingga 70 °C | Anggaran Daya: | 24db |
| Kata kunci: | 8GFC ZW SFP+ Transceiver, 8G FC 80km 1550nm | ||
| Menyoroti: | Modul Saluran Serat 8GFC,Modul Saluran Serat 80km,ZW SFP + Transceiver |
||

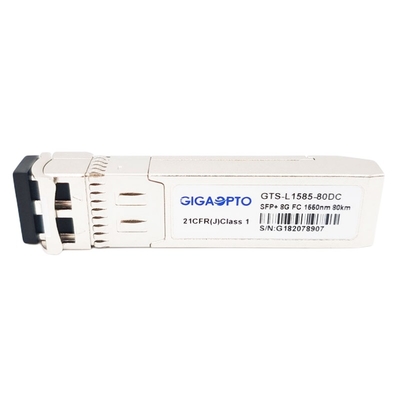

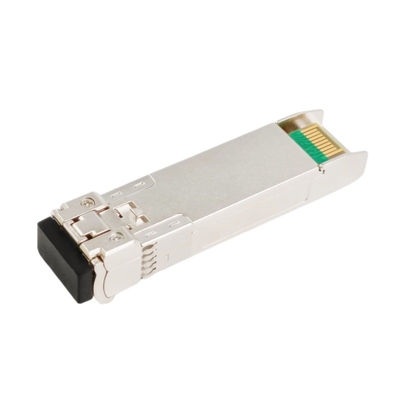

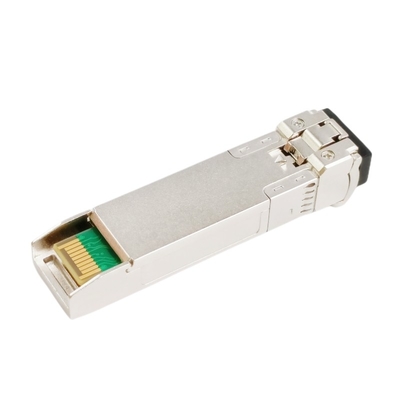

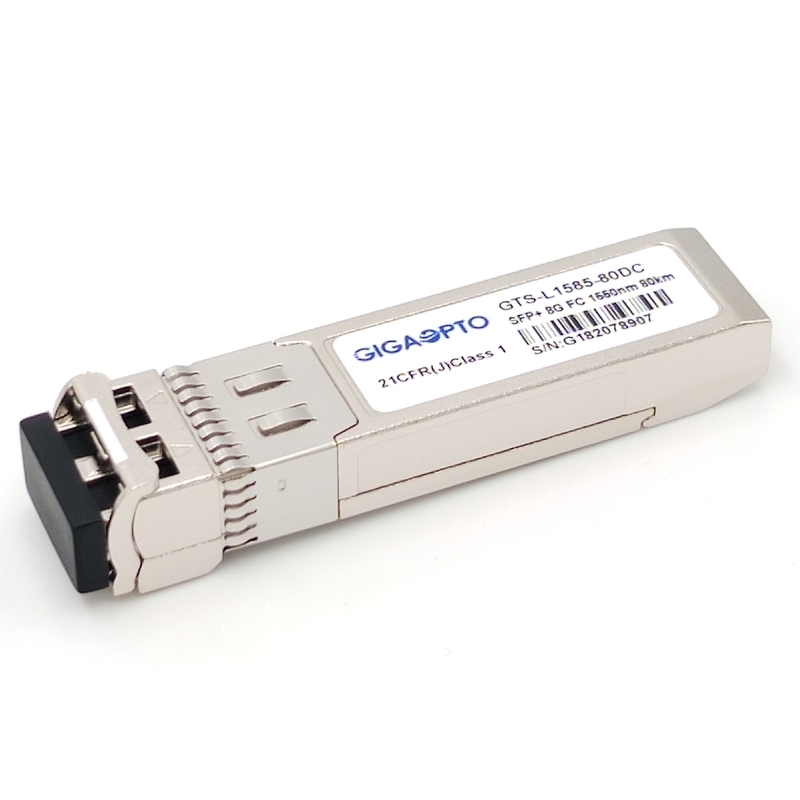

Modul Transceiver Optik 8GFC SFP+ 1550nm 80km untuk Saluran Serat dan SAN
Keterangan
Transceiver optik 8GFC SFP+ GigaoptoGTS-L1585-80DCdirancang untuk aplikasi konektivitas saluran serat gelombang panjang 8 Gb / s, menyediakan throughput 8,5 Gb / s hingga 80 km melalui serat mode tunggal (SMF) dengan menggunakan panjang gelombang 1550nm.
Bagian pemancar menggabungkan laser EML berpendingin 1550nm yang andal.Dan bagian penerima terdiri dari fotodioda PIN yang terintegrasi dengan TIA.Semua modul memenuhi persyaratan keamanan laser kelas I.
Transceiver SFP+ ZW ini sepenuhnya sesuai dengan SFP+ Multi-Source Agreement (MSA) dan standar FCIA FC-PI-4 800-SM-LC-L.
Fungsi diagnostik digital tersedia melalui antarmuka serial 2-kawat, sebagaimana ditentukan dalam SFF-8472, yang memungkinkan akses waktu nyata ke parameter pengoperasian perangkat seperti suhu transceiver, arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima, dan tegangan suplai transceiver .
Spesifikasi
| Merek yang Kompatibel | Brokat | Kategori | Fibre Channel SFP |
| Nomor Bagian | GTS-L1585-80DC | Anggaran daya | 24dBm |
| Jenis Formulir | SFP+ | Kecepatan Data Maks | 8.5 Gb/dtk |
| Panjang gelombang | 1550nm | Jarak | 80km @ G.652 |
| Penyambung | Wadah LC | Media | SMF |
| Jenis Pemancar | EML | Jenis Penerima | APD |
| Tegangan Catu Daya | 3.3V | Arus suplai | <450mA |
| Kekuatan TX | 0~5dBm | Sensitivitas Penerima | <-24dBm |
| Rasio Kepunahan | >7.0dB | Kelebihan Penerima | >-7.0dBm |
| Kisaran suhu | 0 hingga 70 °C (32 hingga 158 °F) | Jaminan | 3 tahun |
| OEM/ODM | Didukung | Diagnostik Digital | Mendukung |
| Protokol | Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1530 | 1550 | 1565 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Supresi Mode Samping | SMSR | 30 | - | dB | ||||
| Daya Output Rata-rata | Pkeluar | 0 | 5.0 | dBm | 1 | |||
| Rasio Kepunahan | ER | 7.0 | dB | |||||
| Diferensial Ayunan Input Data | VDI | 180 | 850 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1600 | nm | ||||
| Sensitivitas Penerima | -24.0 | dBm | 3 | |||||
| Kelebihan Penerima | -7.0 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -25.0 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -35 | dBm | |||||
| Histeresis LOS | 0,5 | dB | ||||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 300 | 900 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan :
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 231-1 @8.5Gbps, BER 1×10-12.
4. Internal AC-coupled.
