Detail produk:
|
| Nama Produk: | Pemancar 10GFC | Bandwidth (Gbps): | 1.0625-10.518Gbps |
|---|---|---|---|
| Panjang gelombang: | 850nm | Transmisi Maks: | 300m di atas OM3 atau 400m di atas OM4 |
| LD/PD: | VCSEL/PIN | Penyambung: | LC dupleks |
| Suhu: | COM | DDM: | Ya |
| Kata kunci: | 10GFC SFP+ SW Transceiver, 10G Fibre Channel 300m 850nm | ||
| Menyoroti: | Modul Saluran Serat DOM,Modul Saluran Serat 300m,Saluran Serat 10G |
||

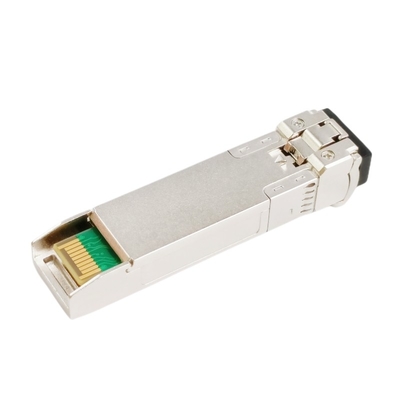

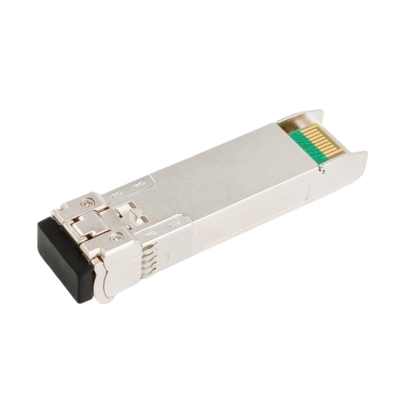

10GFC SW 850nm 300m Transceiver untuk Fibre Channel LC DOM
Keterangan

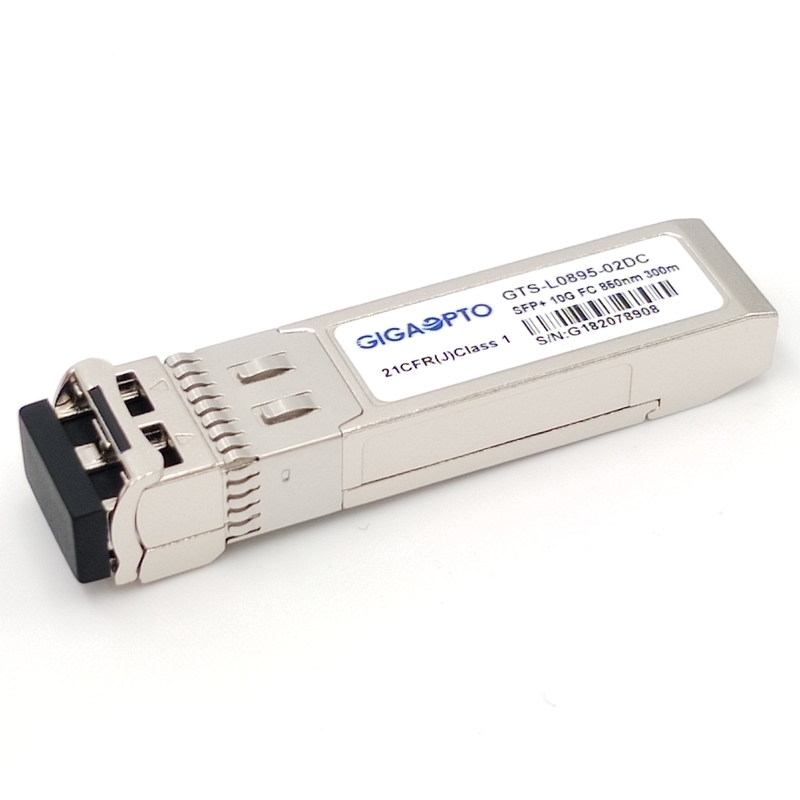

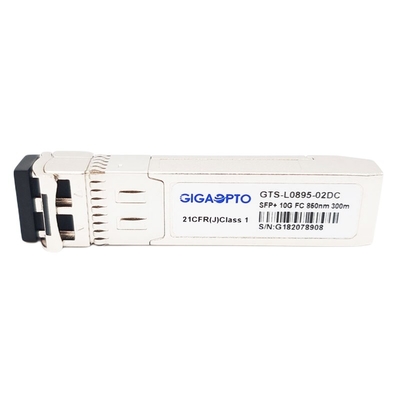

Transceiver GTS-L0895-02DC Gigaopto memiliki pemancar VCSEL 850nm yang sangat andal dan detektor foto PIN ke dalam konektor optik LC dupleks.
Transceiver 10GFC SW hot-pluggable ini mendukung kecepatan data 1,0625-10.518Gbps dan aplikasi seperti 10G Fibre Channel (10.52Gbps), 8G Fibre Channel (8.5Gbps), 4G Fibre Channel (4.25Gbps), 2G Fibre Channel (2.125Gbps), 1G Fibre Channel (1.0625Gbps). Ini adalah modul multiguna yang digunakan di beberapa tempat berbeda di jaringan saat ini.Akibatnya, aplikasi yang paling populer adalah Aplikasi Storage Area Networking (SAN) di Pusat Data, Interkoneksi Fibre Channel Pusat Data melalui Backbone, Interkoneksi SAN Jaringan Perusahaan dan tautan optik lainnya.
Ini mendukung diagnostik optik DDM/DOM, yang menyediakan pemantauan suhu transceiver secara real-time, arus bias laser, daya optik, daya optik yang diterima, dan tegangan suplai transceiver.
Semua modul adalah produk laser Kelas 1 yang sesuai dengan standar FDA/CDRH dan IEC-60825.
Spesifikasi
| Faktor Bentuk | SFP+ | Kecepatan Data | 1,0625-10,518 Gbps |
| Panjang gelombang | 850nm | Jarak Kabel Maks | 300m di atas OM3 atau 400m di atas OM4 |
| Penyambung | LC dupleks | Media | MMF |
| Jenis Pemancar | VCSEL 850nm | Jenis Penerima | PIN |
| Kekuatan TX | -6~-1dBm | Sensitivitas Penerima | <-11.1dBm |
| Rasio Kepunahan | >3,5 dB | Kelebihan muatan | > 0,5 dBm |
| Anggaran Daya (dB) | 4.1dB | DDM/DOM | Didukung |
| Kisaran suhu | 0 hingga 70 °C (32 hingga 158 °F) | Jaminan | 3 tahun |
| OEM/ODM | Didukung | Bobot | 30 gram |
| Protokol | CE, Kepatuhan Keamanan Laser Kelas 1 FDA dan IEC60825-1, RoHS, SFF-8431, SFP MSA | ||
| Aplikasi yang Didukung | 10G Fibre Channel (10,518 Gbps), 8G Fibre Channel (8,5 Gbps), 4G Fibre Channel (4,25 Gbps), 2G Fibre Channel (2,125 Gbps), 1G Fibre Channel (1,0625 Gbps) | ||
Fitur
Aplikasi
Karakteristik Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||||
| Pemancar | ||||||||||
| Pusat Panjang Gelombang | c | 840 | 850 | 860 | nm | |||||
| Lebar Spektral (RMS) | 0,45 | nm | ||||||||
| Rasio Supresi Mode Samping | SMSR | - | - | - | dB | |||||
| Daya Output Rata-rata | Pkeluar | -6.0 | -1.0 | dBm | 1 | |||||
| Rasio Kepunahan | ER | 3.5 | dB | |||||||
| Diferensial Ayunan Input Data | VDI | 180 | 950 | mV | 2 | |||||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||||
| Memungkinkan | 0 | 0.8 | V | |||||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||||
| Normal | 0 | 0.8 | V | |||||||
| Penerima | ||||||||||
| Pusat Panjang Gelombang | c | 840 | 850 | 860 | nm | |||||
| Sensitivitas Penerima | -10.0 | dBm | 3 | |||||||
| Kelebihan Penerima | 0,5 | dBm | 3 | |||||||
| LOS De-Menegaskan | LOSD | -12 | dBm | |||||||
| Pernyataan LOS | LOSSEBUAH | -22 | dBm | |||||||
| Histeresis LOS | 0,5 | 4 | dB | |||||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 500 | 700 | 900 | mV | 4 | ||||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||||
| Rendah | 0.8 | V | ||||||||
Catatan :
1. Daya optik diluncurkan ke MMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 231-1 @10312Mbps, BER 1×10-12.
4. Internal AC-coupled.
Kesesuaian
Semua transceiver Gigaopto berbasis standar dan sesuai dengan MSA (Perjanjian Multi-Sumber), serta diuji dan diberi kode secara ketat di fasilitas kami sendiri untuk memastikan tingkat kinerja tertinggi.Kami melakukan pengujian aplikasi 100% dalam kondisi penggunaan akhir.
Untuk modul 10GFC P/N:GTS-L0895-02DC ini, silakan lihat tabel korespondensi P/N.Untuk kompatibilitas produk lainnya, jangan ragu untuk memberi tahu kami.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek | Nomor Bagian | Merek | Nomor Bagian |
| Gigaopto | GTS-L0895-02DC | Cisco | DS-SFP-FC10G-SW |
| Jintan saru | XBR-000218 | ||
