Detail produk:
|
| Nama Produk: | 10GFC SFP LW | Kecepatan Maks (Gbps): | 10.518Gbps |
|---|---|---|---|
| Panjang gelombang: | 1310nm | Penularan: | 10km |
| Komponen Optik: | DFB/PIN | Antarmuka: | LC ganda |
| DDMI: | didukung | Suhu: | -5 hingga 85 °C (23 hingga 185 °F) |
| Kata kunci: | 10GFC SFP+ Transceiver 10km | ||
| Menyoroti: | 10G FC Fibre Channel,SFP + FC Fibre Channel,FC Fibre Channel Transceiver |
||

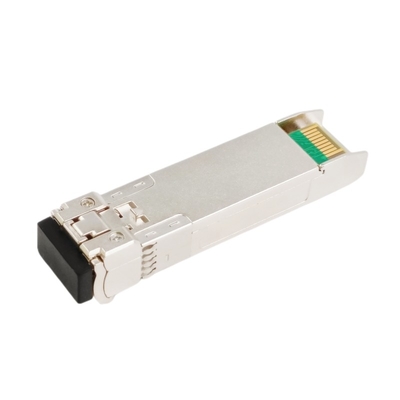

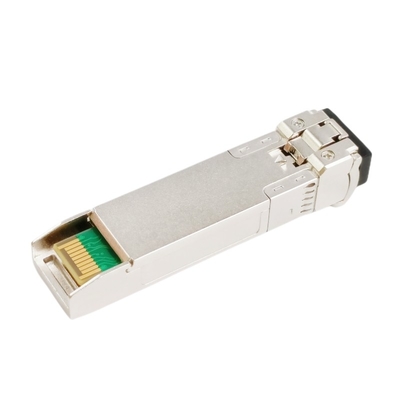

10GFC Fibre Channel SFP+ 1310nm 10km DOM LC SMF
Keterangan

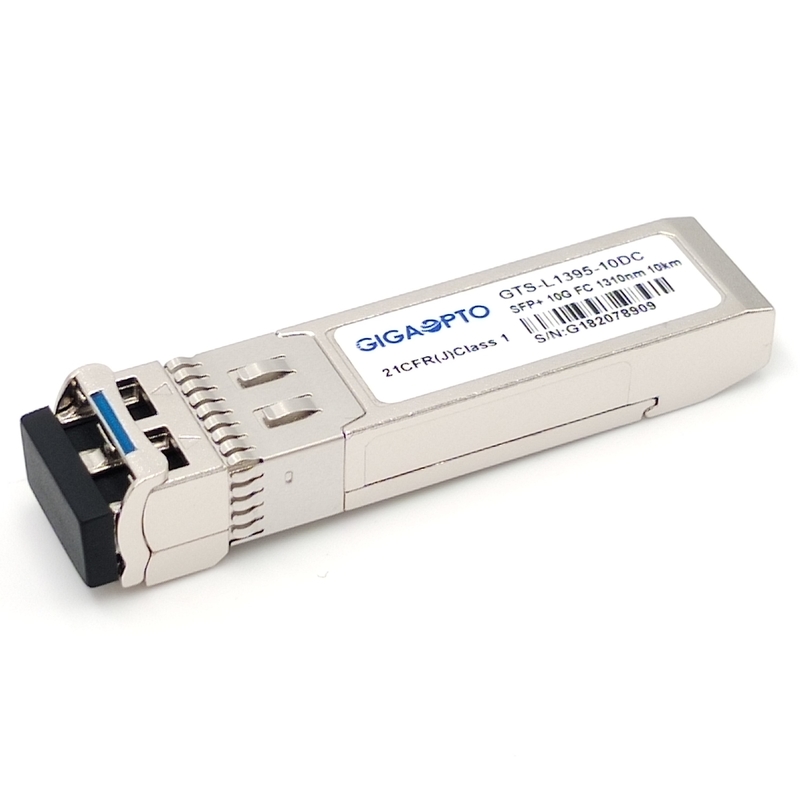

Gigaopto'sGTS-L1395-10DCtransceiver memiliki pemancar DFB 1310nm yang sangat andal dan detektor foto PIN ke dalam konektor optik LC dupleks. Transmisi maksimumnya dapat mencapai hingga 10 km melalui serat mode tunggal (SMF) G.652.
Ini dirancang untuk digunakan dalam aplikasi serial 10Gbps seperti SONET OC192/SDH STM64, 10Gigabit Ethernet dan aplikasi Fibre Channel 10Gbps.Ini beroperasi dengan catu daya + 3.3V tunggal.Transceiver sesuai dengan 10Gbps SFP+ multi-source agreement (MSA).
Fungsi diagnostik digital tersedia melalui antarmuka serial 2-kawat, sebagaimana ditentukan dalam SFF-8472, yang memungkinkan akses waktu nyata ke parameter pengoperasian perangkat seperti suhu transceiver, arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima, dan tegangan suplai transceiver .
Semua modul adalah produk laser Kelas 1 yang memenuhi standar FDA/CDRH dan IEC-60825.
Spesifikasi
| Faktor Bentuk | SFP+ | Kecepatan Data Maks | 10.51875Gbps |
| Panjang gelombang | 1310nm | Jarak Kabel Maks | 10km |
| Penyambung | LC dupleks | Media | SMF |
| Jenis Pemancar | DFB 1310nm | Jenis Penerima | PIN |
| Kekuatan TX | -6~0dBm | Sensitivitas Penerima | <-14.4dBm |
| Kisaran suhu | -5 hingga 85 °C (23 hingga 185 °F) | Jaminan | 3 tahun |
| OEM/ODM | Didukung | DOM | Didukung |
| Protokol | CE, Kepatuhan Keamanan Laser Kelas 1 FDA dan IEC60825-1, RoHS, SFF-8431, SFP MSA | ||
| Aplikasi yang Didukung |
Ethernet 10GBASE-LR/10GBASE-LW Saluran Serat 10G Switch dan Router Pusat Data 10GbE |
||
Fitur
Aplikasi
Karakteristik Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1270 | 1310 | 1350 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Supresi Mode Samping | SMSR | 30 | - | dB | ||||
| Daya Output Rata-rata | Pkeluar | -6.0 | 0 | dBm | 1 | |||
| Rasio Kepunahan | ER | 3.5 | dB | |||||
| Diferensial Ayunan Input Data | VDI | 180 | 850 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1600 | nm | ||||
| Sensitivitas Penerima | -14.4 | dBm | 3 | |||||
| Kelebihan Penerima | 0,5 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -16 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | |||||
| Histeresis LOS | 0,5 | dB | ||||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 300 | 900 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan :
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 231-1 @10312Mbps, BER 1×10-12.
4. Internal AC-coupled.
Kesesuaian
Gigaopto memproduksi dan menyediakan berbagai transceiver optik hingga 100G.Semua modul transceiver optik kami telah teruji kualitasnya untuk kompatibilitas dengan lingkungan sakelar target dan 100% kompatibel dengan merek utama seperti Cisco, Brocade, HP, Juniper, Huawei, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com, dll. dan menawarkan garansi 3 tahun.
Untuk GTS-L0895-10DC ini, silakan lihat tabel korespondensi P/N.Jika Anda membutuhkan lebih banyak kompatibilitas, jangan ragu untuk memberi tahu kami.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek | Nomor Bagian | Merek | Nomor Bagian |
| Gigaopto | GTS-L1395-10DC | Cisco | DS-SFP-FC10G-LW |
| Jintan saru | XBR-000217 | ||
