Detail produk:
|
| Nama Produk: | Pemancar SW 32GFC | Faktor bentuk: | SFP28 |
|---|---|---|---|
| Kecepatan Data (Gbps): | 28,05Gbps | Panjang gelombang: | 850nm |
| Jarak: | 100m | Komponen Optik: | VCSEL/PIN |
| Antarmuka: | LC ganda | Kata kunci: | Saluran Serat 32G, Modul Transceiver 32G SW 100m |
| Menyoroti: | Modul Transceiver SFP28 32GFC,Modul Transceiver SFP28 850nm,Saluran Serat 32G |
||

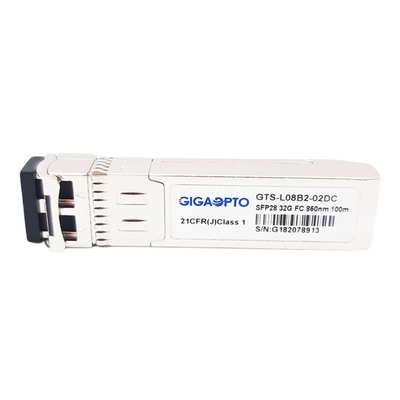

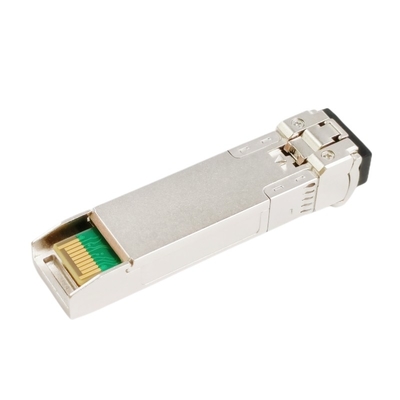

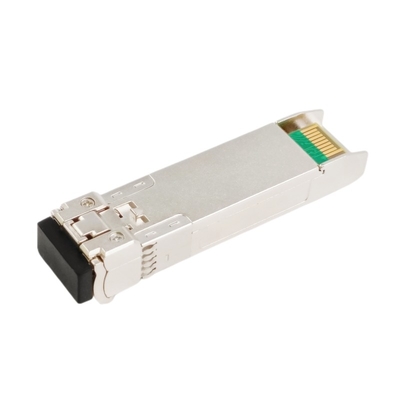

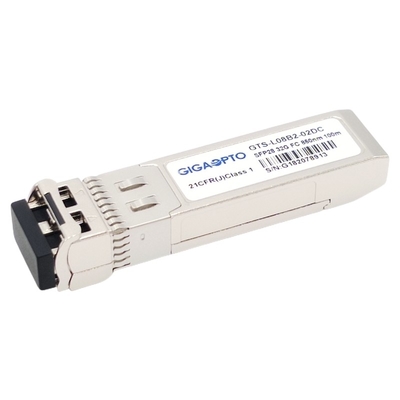

32GFC SW 100m Transceiver Untuk Jaringan Area Penyimpanan
Keterangan
Transceiver SW 32GFC ini dirancang untuk aplikasi jangkauan pendek 8G/16G/32G Fibre Channel (8GFC/16GFC/32GFC).
Ditampilkan dengan pemancar laser VCSEL 850nm yang andal, fotodioda PIN sensitif tinggi yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU, jangkauan maksimal dapat mencapai 70m menggunakan serat OM3 dan 100m menggunakan OM4.Semua modul memenuhi laser kelas I persyaratan keselamatan.Itu dengan konektor SFP + 20-pin untuk memungkinkan kemampuan colokan panas.
FC SW 32G ini sesuai dengan FC-PI-6, SFF-8472 Rev 12.2, dan kompatibel dengan SFF-8432 dan bagian yang berlaku dari SFF-8431 Rev. 4.1.
Spesifikasi
| Faktor Bentuk | SFP28 | Kecepatan Data Maks | 28,05Gbps |
| KhasPanjang gelombang | 850nm | MaksPenularan | 100m |
| PenyambungJenis | LC ganda | MediaJenis | MMF |
| Jenis Pemancar | VCSEL 850nm | Jenis Penerima | PIN |
| Kekuatan TX | -8.4~2.4dBm | Sensitivitas Penerima | <-10dBm |
| Rasio Kepunahan | >2,0 dB | Kelebihan muatan | > 2,4 dBm |
| PengoperasianSuhu | 0 hingga 70 °C (32 hingga 158 °F) | JaminanWaktu | 3 tahun |
| DDMI | Didukung | Protokol | Sesuai MSA |
| Konsumsi daya | <1W | OEM | Didukung |
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | |
| Pemancar | |||||||
| Pusat Panjang Gelombang | c | 840 | 850 | 860 | nm | ||
| Lebar Spektral (RMS) | 0.6 | nm | |||||
| Rasio Supresi Mode Samping | SMSR | - | - | - | dB | ||
| Daya Output Rata-rata | Pkeluar | -8.4 | 2.4 | dBm | 1 | ||
| Rasio Kepunahan | ER | 2.0 | dB | ||||
| Diferensial Ayunan Input Data | VDI | 180 | 950 | mV | 2 | ||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | |||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0.8 | V | ||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | |||
| Normal | 0 | 0.8 | V | ||||
| Penerima | |||||||
| Pusat Panjang Gelombang | c | 840 | 850 | 860 | nm | ||
| Sensitivitas Penerima | -10 | dBm | 3 | ||||
| Kelebihan Penerima | 2.4 | dBm | 3 | ||||
| LOS De-Menegaskan | LOSD | -13 | dBm | ||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | ||||
| Histeresis LOS | 0,5 | 4 | dB | ||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 500 | 700 | 900 | mV | 4 | |
|
LOS |
Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0.8 | V | |||||
Catatan:
1. Daya optik diluncurkan ke MMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 231-1 @28.05Gbps, BER 1E-6..
4. Internal AC-coupled.
Kesesuaian
Transceiver optik Gigaopto 100% kompatibel dengan semua merek sakelar utama dan tidak akan menyebabkan kerusakan pada perangkat OEM.
Untuk memastikan kualitas dan kompatibilitas produk kami, setiap produk diuji dengan cermat pada peralatan yang sesuai sebelum dikirim ke pelanggan.
Untuk kompatibilitas GTS-L08B2-02DC ini, silakan lihat tabel korespondensi P/N.Jika merek dan nomor suku cadang yang Anda cari tidak tercantum di bawah ini, beri tahu kami dan kami akan dengan senang hati memberi Anda rincian lebih lanjut.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek | Nomor Bagian | Merek | Nomor Bagian |
| Gigaopto | GTS-L08B2-02DC | QLogika | SFP32-SR-SP-C |
| Cisco | DS-SFP-FC32G-SW | Brokat | XBR-000212 |
