Detail produk:
|
| Nama Produk: | Pemancar LW 32GFC | Kemasan: | SFP28 |
|---|---|---|---|
| Kecepatan Data (Gbps): | 32Gbps | Panjang gelombang: | 1310nm |
| Jarak: | 10km | Komponen Optik: | DFB/PIN |
| Antarmuka: | Dual-LC | Kata kunci: | 32GFC LW Fibre Channel Transceiver |
| Menyoroti: | SFP28 Fibre Channel Transceiver,1310nm Fibre Channel Transceiver,SMF 32G FC |
||

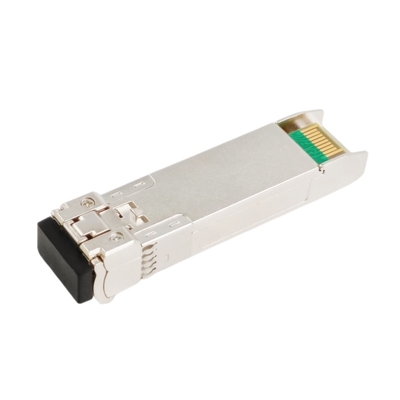

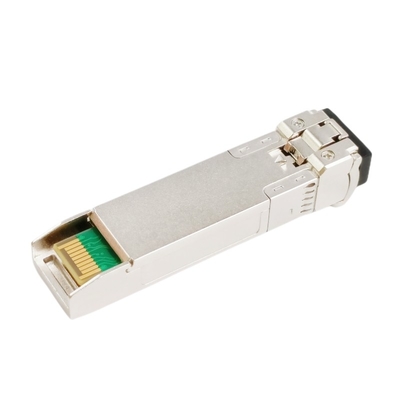

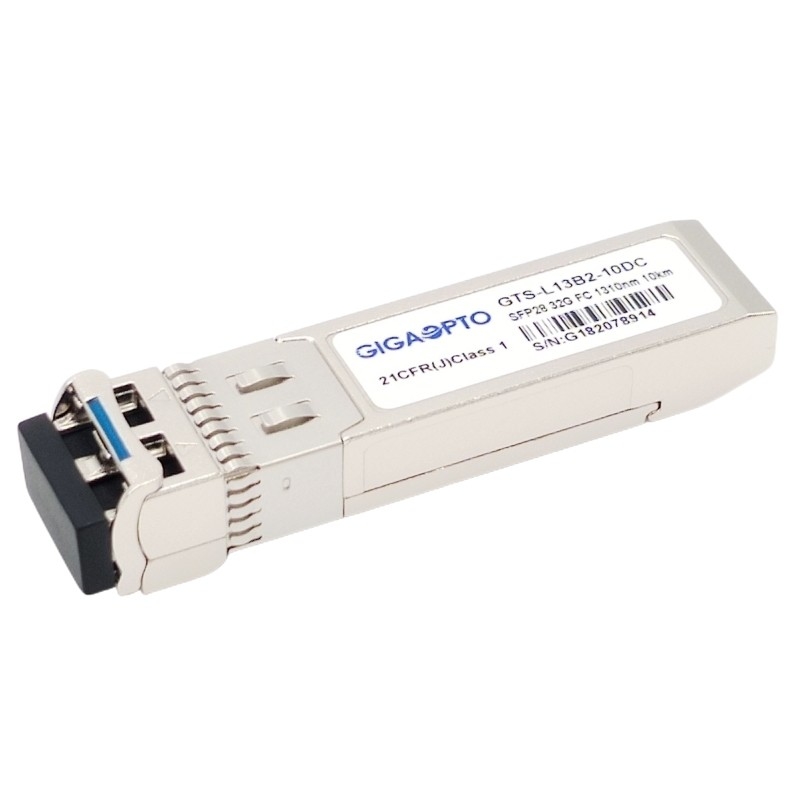

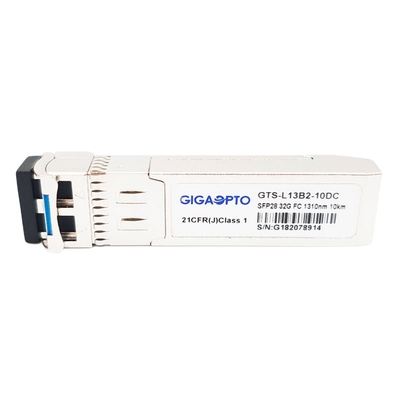

32G SMF 1310nm 10km Modul Transceiver SFP28 Fibre Channel LC DOM
Keterangan
32GFC SFP28 LW ini adalah saluran tunggal, transceiver hot pluggable untuk aplikasi Ethernet 32GFC dan 25G.Ini beroperasi pada panjang gelombang nominal 1310nm dan mendukung 8G/16G/32G Fibre Channel (FC) dan 25G Ethernet, cocok untuk jaringan area penyimpanan (SAN), data center link hingga 10km melalui serat mode tunggal.
Transceiver terdiri dari tiga bagian: pemancar laser DFB 1310nm, fotodioda PIN yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Transceiver serat Panjang Gelombang 32G Fibre Channel (32GFC) mendukung diagnostik optik DDM/DOM yang memberikan informasi diagnostik waktu nyata tentang kondisi pengoperasian saat ini.
Ini sepenuhnya sesuai dengan SFF-8431 dan SFF-8472 Multi Source Agreement (MSA), RoHS, 32G Fibre Channel (28,05 Gbps), 16G Fibre Channel (14,025Gbps), 8G Fibre Channel (8,5 Gbps) spesifikasi.
Spesifikasi
| Produk | 32GFC LW | Nomor Bagian | GTS-L13B2-10DC |
| Faktor Bentuk | SFP28 | Kecepatan Data Maks | 28,05Gbps |
| Panjang gelombang | 1310nm | Jarak Kabel Maks | 10km |
| Penyambung | LC dupleks | Media | MMF |
| Jenis Pemancar | DFB | Jenis Penerima | PIN |
| Tegangan Catu Daya | 3.3V | Catu Daya Saat Ini | <400mA |
| Kekuatan TX | -7~2dBm | Sensitivitas Penerima | <-11.6dBm |
| Rasio Kepunahan | >4dB | Kelebihan Penerima | <2dBm |
| Kisaran suhu | 0 hingga 70 °C (32 hingga 158 °F) | Jaminan | 3 tahun |
| OEM/ODM | Didukung | Pemantauan Diagnostik Digital | Mendukung |
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | |
| Pemancar | |||||||
| Pusat Panjang Gelombang | c | 1270 | 1310 | 1350 | nm | ||
| Lebar Spektral (-20dB) | 1 | nm | |||||
| Rasio Supresi Mode Samping | SMSR | 30 | - | dB | |||
| Daya Output Rata-rata | Pkeluar | -7 | 2 | dBm | 1 | ||
| Rasio Kepunahan | ER | 4 | dB | ||||
| Diferensial Ayunan Input Data | VDI | 180 | 850 | mV | 2 | ||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | |||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0.8 | V | ||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | |||
| Normal | 0 | 0.8 | V | ||||
| Penerima | |||||||
| Pusat Panjang Gelombang | c | 1260 | 1600 | nm | |||
| Sensitivitas Penerima | -11.6 | dBm | 3 | ||||
| Kelebihan Penerima | 2 | dBm | 3 | ||||
| LOS De-Menegaskan | LOSD | -15 | dBm | ||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | ||||
| Histeresis LOS | 0,5 | dB | |||||
| Diferensial Ayunan Keluaran Data | Vkeluar | 300 | 900 | mV | 4 | ||
|
LOS |
Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0.8 | V | |||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 231-1 @25.08Gps, BER 1×10-6.
4. Internal AC-coupled.
Kesesuaian
Semua GigaoptoGTS-L13B2-10DCmodul transceiver optik bersumber terbuka, dapat dikodekan agar sepenuhnya kompatibel dengan perangkat utama, silakan lihat formulir berikut, untuk kompatibilitas produk lainnya, jangan ragu untuk menghubungi kami.
| Merek / Nomor Bagian Kompatibel yang Sesuai | |||
| Merek | Nomor Bagian | Merek | Nomor Bagian |
| Gigaopto | GTS-L13B2-10DC | QLogika | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Brokat | XBR-000238 |
