Detail produk:
|
| Produk: | 100GBASE SWDM4 | Tarif Tanggal: | 100Gb/dtk |
|---|---|---|---|
| Faktor Bentuk: | QSFP28 | Jarak: | 150m@OM5/100m@OM4/75m@OM3 |
| Penyambung: | Dupleks LC | Komponen: | VCSEL + PIN |
| Kata kunci: | Modul 100G QSFP28 SWDM4, SWDM4 | ||
| Menyoroti: | Pemancar MMF 850nm,Pemancar MMF 100GBASE-SWDM4,Pemancar MMF 940nm 100G QSFP28 |
||
Bberdasarkan perjanjian multi-standar industri (SWDM-MSA), cbandwidth yang paling efektifupgrade dari 25G ke 100Gtanpa mengubah yang adaserat
Keterangan

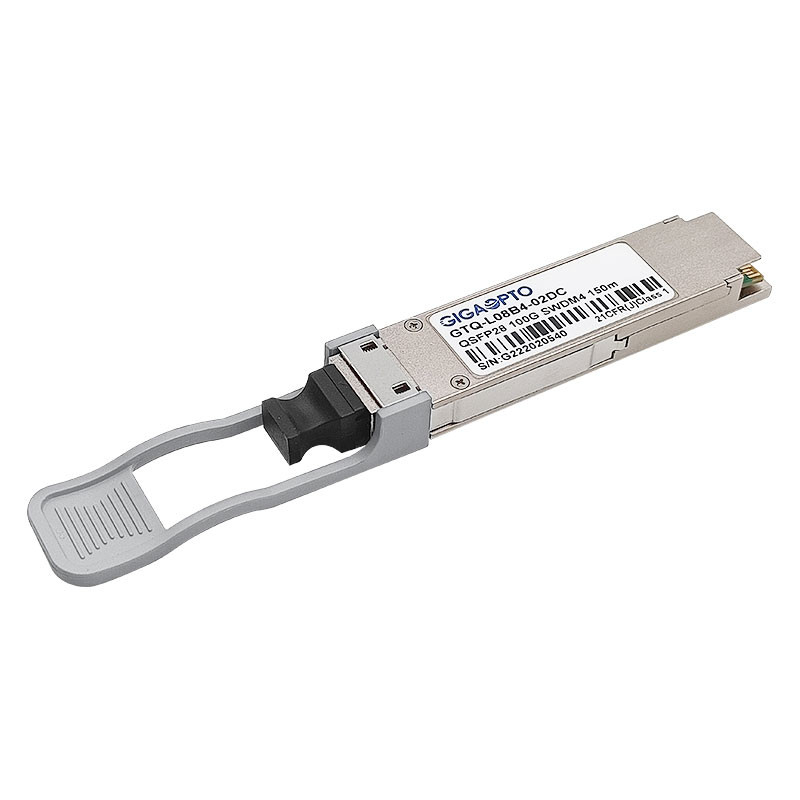

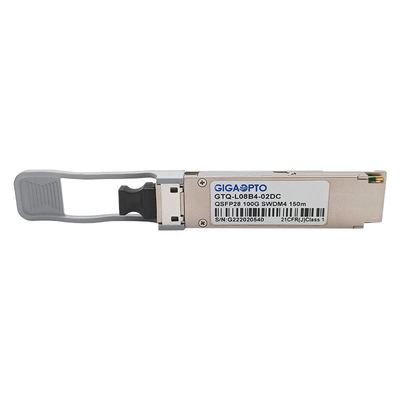

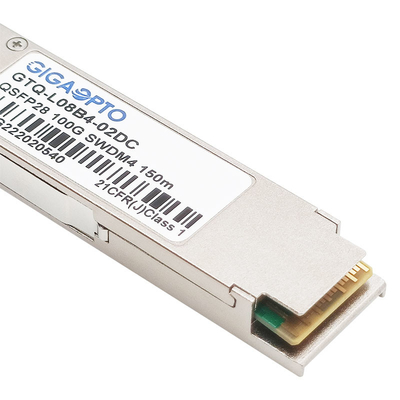

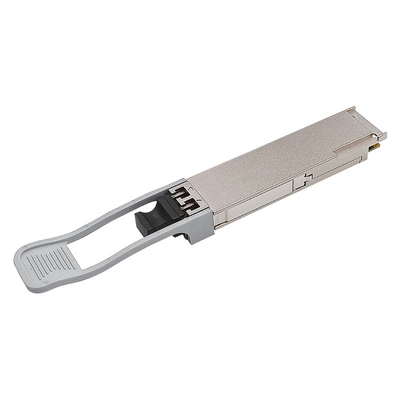

GTQ-L08B4-02DC Gigaopto adalah sejenis transceiver optik pluggable yang menggunakan teknologi SWDM (Short Wavelength Division Multiplex) yang bekerja dengan serat multimode, menyediakan 4 saluran di wilayah 850-940nm pada 25,78Gbps/jalur, yang dapat mengirimkan sinyal 100G multipleks melalui serat multimode dupleks dengan konektor LC, transmisi maks hingga 75m pada OM3/100m pada OM4/150m pada OM5.
Fungsi diagnostik digital tersedia melalui antarmuka I2C, sebagaimana ditentukan oleh QSFP28 MSA.
Spesifikasi
| Nama Produk | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| Jenis Paket | QSFP28 | Kecepatan Data | 103,12Gbps (4×25,78Gbps) |
| Jarak Tautan | 150m@OM5/100m@OM4/75m@OM3 | Tipe Kabel | Serat Multimode |
| Panjang gelombang (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Penyambung | Dupleks LC |
| Tegangan Catu Daya | +3.3V (umum) | Konsumsi daya | ≤ 3,5W |
| Jenis Pemancar | VCSEL SWDM | Jenis Penerima | PIN |
| TX Daya per Jalur | -5,5 ~ +3dBm | Sensitivitas Penerima | <-3,4dBm |
| Rasio Kepunahan | > 2dB | Format Modulasi | NRZ |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | DOM/DDM | mendukung |
| Penyimpanan: -40°C hingga 85°C | Jaminan | 3 tahun | |
| Protokol | 100G Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Optik
| Parameter Pemancar | Jalur | Min | Khas | Maks | Satuan | Catatan |
| Tingkat persinyalan, setiap jalur | 25,78125±100ppm | Gb/dtk | ||||
|
Rentang Panjang Gelombang Jalur |
Jalur0 Jalur1 Jalur2 Jalur3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Format Modulasi | NRZ | |||||
| Perbedaan kekuatan peluncuran antara dua jalur | 4.5 | dBm | ||||
| Lebar Spektral RMS | 0,59 | nm | 1 | |||
| Amplitudo Modulasi Optik (OMA), masing-masing jalur | -5.5 | 3 | dBm | 2 | ||
| Daya Luncur Rata-Rata per Jalur @ Status Mati TX | -30 | dBm | ||||
|
Luncurkan Power di OMA minus TDEC |
Jalur0 Jalur1 Jalur2 Jalur3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
Penutupan Pemancar dan Dispersi Mata |
Jalur0 Jalur1 Jalur2 Jalur3 |
4 4 4.4 4.8 |
dB |
3 |
||
| Rasio Kepunahan | 2 | dB | ||||
| Toleransi Kerugian Pengembalian Optik | 12 | dB | ||||
| Fluks yang Dilingkari |
≥86% pada 19 um ≤30% pada 4,5 um |
4 | ||||
|
Definisi masker mata pemancar {X1, X2, X3, Y1, Y2, Y3} Rasio hit 1,5x10-3 hit per sampel |
{0,3,0,38,0,45,0,35,0,41,0,5} |
|||||
|
Catatan: 1. Lebar spektral RMS adalah standar deviasi spektrum. 2. Nilai OMA terendah normatif untuk pemancar yang sesuai adalah 'Luncurkan daya di OMA dikurangi TDEC, setiap jalur (min)' ditambah nilai sebenarnya dari 'TDEC', tetapi dengan nilai setidaknya 'OMA, setiap jalur (min )'. 3. TDEC dihitung dari TDECm terukur menggunakan metode pada 3.6.TDECm diukur mengikuti metode dalam IEEE 802.3 klausul 95.8.5 menggunakan penerima referensi bandwidth 12,6 GHz untuk semua jalur. 4. Jika diukur ke dalam serat tipe A1a.2 atau tipe A1a.3 50 um sesuai dengan IEC 61280-1-4. |
||||||
| Parameter Penerima | Jalur | Min | Khas | Maks | Satuan | Catatan |
| Tingkat persinyalan, setiap jalur | 25,78125±100ppm | Gb/dtk | ||||
|
Rentang Panjang Gelombang Jalur |
Jalur0 Jalur1 Jalur2 Jalur3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Format Modulasi | NRZ | |||||
| Ambang Kerusakan | 4.4 | dBm | ||||
|
Daya Terima Rata-Rata, setiap jalur |
Jalur0 Jalur1 Jalur2 Jalur3 |
-9,5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| Penerima Daya, setiap jalur (OMA) | 3 | dBm | ||||
| Reflektansi Penerima | -12 | dB | ||||
|
Sensitivitas Penerima Tanpa Tekanan (OMA) |
Jalur0 Jalur1 Jalur2 Jalur3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Histeresis | 0,5 | dBm | ||||
|
1. sensitivitas tanpa tekanan pada BER 5E-5 (sebelum FEC) |
||||||
Karakteristik listrik
| Karakteristik sinyal input listrik pemancar (TP1) | Min | Khas | Maks | Satuan |
| Tingkat persinyalan per lajur (rentang) | 25,78125 ± 100 ppm | GBd | ||
| Kerugian pengembalian input diferensial | Persamaan (83E–5) | dB | ||
| Diferensial ke input return loss mode umum | Persamaan (83E–6) | dB | ||
| Ketidakcocokan terminasi diferensial | 10 | % | ||
| Modul menekankan tes masukan | Lihat 83E3.4.1 | |||
| Toleransi tegangan masukan pk-pk diferensial | 900 | mV | ||
| Tegangan mode umum DC | -350 | 2850 | mV | |
| Kisaran toleransi tegangan ujung tunggal | -0,4 | 3.3 | V | |
| Karakteristik sinyal output listrik penerima (TP4) | Min | Khas | Maks | Satuan |
| Tingkat persinyalan per lajur (rentang) | 25,78125 ± 100 ppm | GBd | ||
| Tegangan output mode-umum AC (RMS) | 17.5 | mV | ||
| Tegangan keluaran diferensial | 900 | mV | ||
| Lebar mata | 0,57 | UI | ||
| Tinggi mata, diferensial | 228 | mV | ||
| Penutupan mata vertikal | 5.5 | dB | ||
| Kerugian pengembalian keluaran diferensial | Persamaan (83E–2) | dB | ||
| Kerugian pengembalian konversi mode umum ke diferensial | Persamaan (83E–3) | dB | ||
| Ketidakcocokan terminasi diferensial | 10 | % | ||
| Waktu transisi (20% hingga 80%) | 12 | ps | ||
| Tegangan mode umum DC | -350 | 2850 | mV | |
Dimensi Mekanik
Satuan: mm,
