Detail produk:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Menyoroti: | Modul Transceiver Serat 1270nm,Modul Transceiver Serat 60km,Transceiver Serat Ethernet DOM |
||

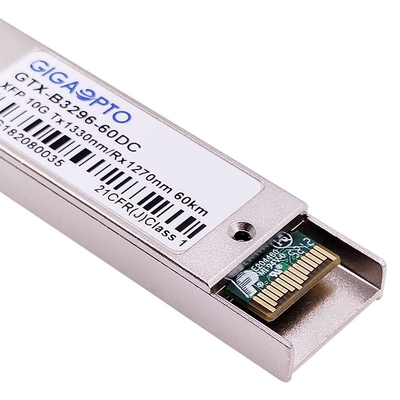

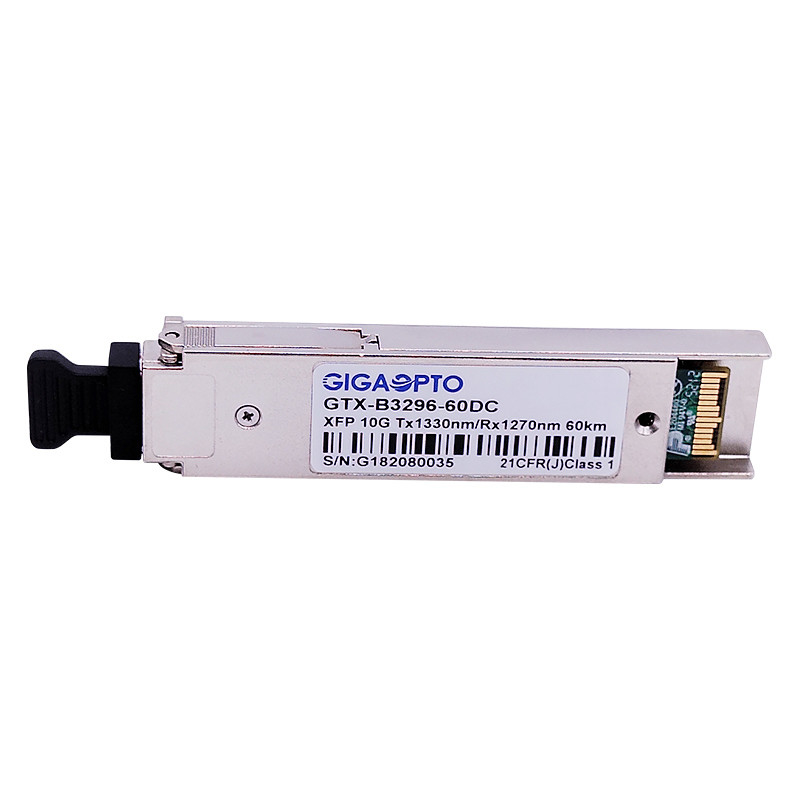

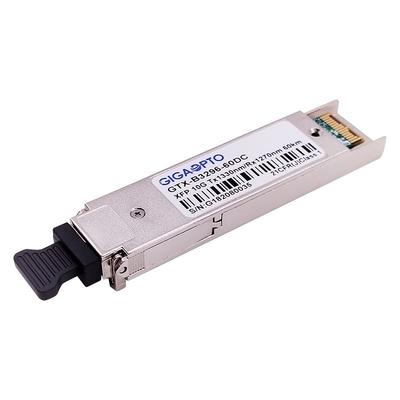

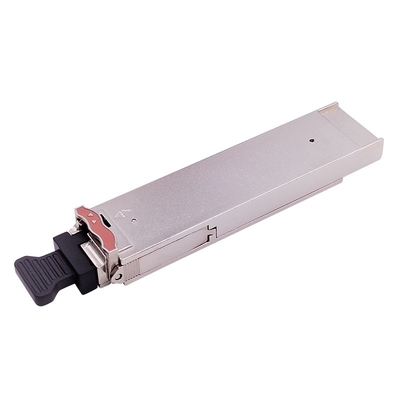

10Gbps Modul Transceiver Serat Ethernet XFP WDM ER60 1330nm/1270nm 60km DOM
Keterangan
XFP WDM ER60 dari Gigaopto adalah Transceiver XFP (10 Gigabit Small Form Factor Pluggable Module) yang Kompatibel dengan MSA Multi-Vendor.Bagian pemancar menggunakan DFB 1330nm, bagian penerima menggunakan penerima fotodioda PIN 1270nm, yang menyediakan transmisi 60km melalui serat mode tunggal untai tunggal (G.652 SMF).
Mendukung diagnostik optik DDM/DOM, yang memberikan informasi diagnostik tentang kondisi pengoperasian saat ini.
Spesifikasi
| Merek yang Kompatibel | Cisco | Nomor Bagian | GTX-B3296-60DC |
| Kemasan | XFP WDM | Kecepatan Bit (Gbps) | 10,3 Gbps |
| Panjang gelombang (TX/RX) | 1330nm/1270nm | Jarak Tautan | 60 |
| Penyambung | LC Simpleks | Media | serat mode tunggal |
| Terima kasih Bagian | DFB | Bagian Rx | APD |
| Kekuatan Rata-rata TX | 1 ~ 5dBm | Sensitivitas RX | < -20dBm |
| Ekst.Perbandingan | > 3,5dB | Daya Masukan Saturasi | > 0,5dBm |
| Anggaran Daya (dB) | 21dB | Suhu Operasional | 0 hingga 70°C / -40 hingga 85°C |
| Pembuangan Daya | < 2W | OEM/ODM | Mendukung |
| DDM/DOM | Dukungan (standar) | Jaminan | 36 bulan |
| Protokol | Ethernet 10G, 10G FC, Saluran Serat 8G, OTU2, STM-64 | ||
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | Minimal | Khas | Maks | Satuan | Catatan | |
| Pemancar | |||||||
| Panjang Gelombang Pusat | c | 1320 | 1330 | 1340 | nm | ||
| Lebar Spektral (-20dB) | Δλ | 1 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | dB | ||||
| Daya Keluaran Rata-rata | Merengut | +1 | +6 | dBm | 1 | ||
| Rasio Kepunahan | UGD | 3.5 | dB | ||||
| Diferensial Ayunan Masukan Data | VIN | 180 | 950 | mV | 2 | ||
| Impedansi Diferensial Masukan | ZIN | 90 | 100 | 110 | Ω | ||
|
TX Nonaktifkan |
Cacat | 2.0 | Vcc | V | |||
| Memungkinkan | 0 | 0,8 | V | ||||
| Penerima | |||||||
| Panjang Gelombang Pusat | c | 1260 | 1270 | 1280 | nm | ||
| Sensitivitas Penerima | -20 | dBm | 3 | ||||
| Kelebihan Penerima | -8.0 | dBm | 3 | ||||
| LOS De-Menegaskan | KEHILANGAN | -21 | dBm | ||||
| LOS Menegaskan | LOSA | -35 | dBm | ||||
| LOS Histeresis | 0,5 | 4 | dB | ||||
| Diferensial Ayunan Keluaran Data | Vout | 400 | 600 | 800 | mV | 2 | |
|
KEHILANGAN |
Tinggi | 2.0 | Vcc | V | |||
| Rendah | 0,8 | V | |||||
Catatan1:Kekuatan optik diluncurkan ke SMF.
Catatan2:Dipasangkan AC secara internal.
Catatan3:Diukur dengan pola pengujian PRBS 231-1 @9953Mbps, BER ≤1×10-12.
Spesifikasi Mekanik
