Detail produk:
|
| Nama: | SFP + Transceiver Cisco | Panjang gelombang: | 1550nm |
|---|---|---|---|
| Jarak: | 40KM | Penyambung: | LC |
| Anggaran Daya: | 15dB | Aplikasi: | Saluran Ethernet/Serat 10G |
| Menyoroti: | Modul Transceiver Cisco 1550nm,Modul Transceiver Cisco 10Gbase-ER,Transceiver Kompatibel FCC CISCO |
||

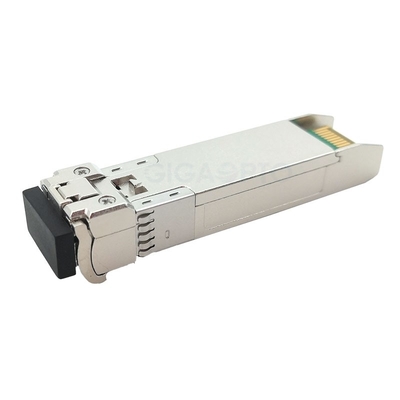

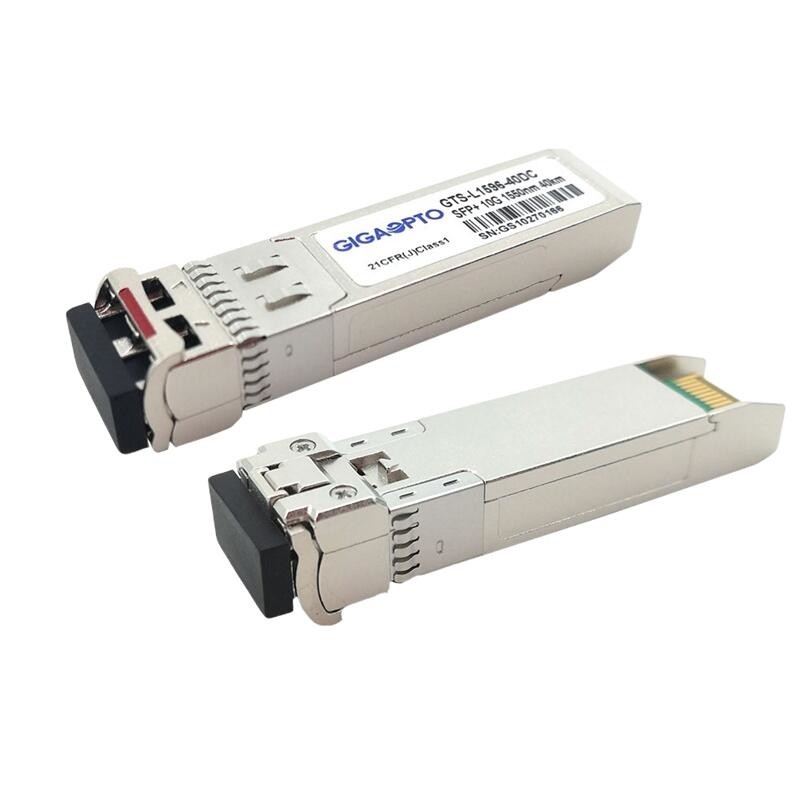

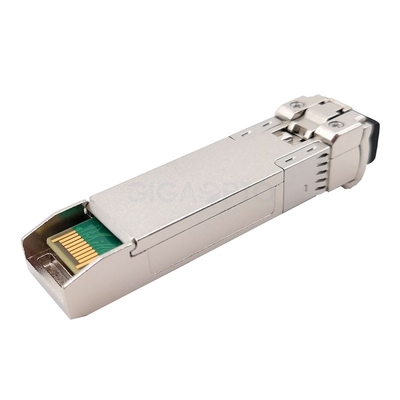

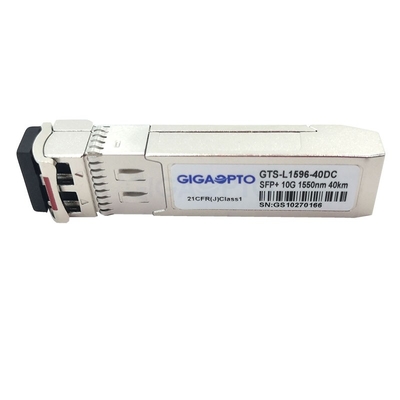

Modul Transceiver Kompatibel Cisco 1550nm 10Gbase-ER untukSFP-10G-ER
Deskripsi Modul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER
Transceiver optik yang kompatibel dengan Cisco SFP-10G-ER ini diproduksi dengan komponen berkualitas tinggi dan diuji secara ketat untuk memenuhi atau melampaui spesifikasi pabrikan asli dan dioptimalkan untuk aplikasi jaringan pusat data.Ini memberikan throughput 10GBase-ER/EW (10,3125Gbps/9,953Gbps) hingga 40 km melalui kabel optik serat ganda mode tunggal (SMF) G.652 menggunakan panjang gelombang 1550nm melalui konektor LC.
Modul SFP-10G-ER ini terdiri dari Laser EML 1550, PIN InGaAs, dan Preamplifier dalam sub-rakitan optik terintegrasi tinggi, semua modul memenuhi keamanan laser kelas 1.
Pemantauan diagnostik digital (DDM/DOM) tersedia melalui antarmuka serial 2 kabel, sebagaimana ditentukan dalam SFF-8472, yang menyediakan pemantauan real-time terhadap suhu transceiver, arus bias laser, daya optik, daya optik yang diterima, dan tegangan suplai transceiver
Modul optik SFP-10G-ER ini diprogram agar kompatibel dengan berbagai peralatan jaringan Cisco seperti Cisco 3100 WS series, Cisco 4500 WS series, Cisco 4900 series, Cisco 5700 Air series, Cisco 6000, Cisco 6800 series, Cisco Seri C6800, seri Cisco Nexus 2000, seri Cisco Nexus 3000, seri Cisco Nexus 5000, seri Cisco Nexus 7000, seri Cisco Nexus 9000, seri Cisco WS-C2960S, seri Cisco WS-C3560E, seri Cisco UCS, dan lain-lain.
SpesifikasiModul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER
| Merek yang Kompatibel | Cisco | P/N | SFP-10G-ER |
| Penjual | Gigaopto | Jenis | 10Gbps SFP+ |
| Panjang gelombang | 1550 nm | Jangkauan Maks | 40km |
| Tipe Konektor | Dupleks LC | Jenis Kabel | serat mode tunggal |
| Tipe LD | Laser EML | Tipe Penerima | PIN |
| Kekuatan Rata-rata TX | -1~3dBm | Sensitivitas RX | < -16dBm |
| Anggaran daya | 15dB | Rasio Kepunahan | >8.2dB |
| Konsumsi daya | ≤1,5W | RX kelebihan beban | >0,5dBm |
| Dukungan DOM | Didukung | Kisaran Suhu | 0 hingga 70°C (32 hingga 158°F) |
Pemberitahuan: Jika transceiver jarak jauh digunakan dalam transmisi jarak pendek, harap cocokkan dengan attenuator yang sesuai sesuai tabel.
| Jarak | ≤ 5km | ≤ 10km | ≤ 20km |
| Atenuator | 7dB | 5dB | 3dB |
FiturModul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER
AplikasiModul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER
Karakteristik Listrik dan OptikModul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER
| Karakteristik listrik | ||||||
| Parameter | Simbol | Minimal | Khas | Maks | Satuan | Catatan |
| Total Pasokan Saat Ini | SAYACC | 300 | mA | |||
| Pemancar | ||||||
| Tegangan Masukan Diferensial Pemancar | 180 | 1200 | mV | |||
| Tx_Fault Tegangan Keluaran - Tinggi | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Tegangan Keluaran - Rendah | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Tegangan Masukan - Tinggi | VAKU H | 2 | Vcc | V | LVTTL | |
| Tx_Disable Tegangan Masukan - Rendah | Vsakit | 0 | 0,8 | V | LVTTL | |
| Impedansi Diferensial Masukan | 90 | 100 | 110 | Ω | ||
| Penerima | ||||||
| Tegangan Output Diferensial Penerima | 300 | 850 | mV | |||
| Tegangan Keluaran LOS - Tinggi | VOH | 2.4 | Vcc | V | LVTTL | |
| Tegangan Keluaran LOS - Rendah | VOL | 0 | 0,4 | V | LVTTL | |
| Impedansi Diferensial Keluaran | 90 | 100 | 110 | Ω | ||
| Karakteristik Pemancar Optik | |||||||
| Parameter | Simbol | Minimal | Khas | Maks | Satuan | Catatan | |
| Daya Keluaran Rata-rata | PKELUAR | -1 | +3 | dBm | |||
| Panjang Gelombang Pusat | c | 1530 | 1550 | 1565 | nm | ||
| Lebar Spektral (-20dB) | ∆λ | 1 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | dB | ||||
| Rasio Kepunahan | UGD | 8.2 | dB | ||||
| Kebisingan Intensitas Relatif | rin | -128 | dB/Hz | ||||
| Waktu Naik/Turun Optik | TR/TF | 28 | 50 | hal | |||
| Penalti Pemancar dan Dispersi | TDP | 2 | dB | ||||
| Daya Pemancar MATI | PMATI | -30 | dBm | ||||
| Diagram Mata Keluaran | Sesuai dengan IEEE802.3ae | ||||||
| Karakteristik Penerima Optik | |||||||
| Parameter | Simbol | Minimal | Khas | Maks | Satuan | Catatan | |
| Panjang Gelombang Pusat | c | 1260 | 1610 | nm | |||
| Sensitivitas Penerima | Psen | -16 | dBm | 1 | |||
| Daya Saturasi Masukan (Kelebihan Beban) | PDUDUK | 0,5 | dBm | ||||
| Reflektansi Penerima | -12 | dB | |||||
| Tingkat De-assert LOS | KEHILANGAN | -17 | dBm | ||||
| Tingkat Penegasan LOS | LOSA | -30 | dBm | ||||
| histeresis LOS | HYS | 0,5 | 6 | dB | |||
Catatan 1.Diukur dengan PRBS231-1 pola, @10.3125Gbps, ER=8.2dB, BER=1x10-12.
Garis Besar PaketModul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER
Dimensi dalam milimeter.Semua dimensi ±0,1 mm kecuali ditentukan lain.(Satuan: mm)
Pertanyaan Umum
Q:Mengapa memilih kami?
GigaOpto adalah pemasok transceiver optik global terkemuka dan kami memiliki pengalaman sekitar 10 tahun di bidang ini.Keuntungan kami.
Q:Apakah transceiver Anda kompatibel?
Ya, modul optik kami yang kompatibel semuanya diuji kompatibilitasnya pada berbagai merek peralatan jaringan berbeda seperti Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C, dan banyak lagi.
T: Dapatkah saya memesan sampelModul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER?Apa MOQ Anda?
Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima, Kami tidak memiliki MOQ, 1 sampel tersedia.
Q:Apa saja ketentuan pembayaran AndauntukModul Transceiver Kompatibel Cisco ini untuk SFP-10G-ER?
Biasanya, kita memerlukan pembayaran di muka melalui T/T, West Union atau Paypal.
Bisa juga mendukung L/C, ketentuan Kredit.
Q:Bisakah saya mengembalikan produk jika ada masalah kualitasdengan iniModul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER?
Ya, jika terjadi masalah kualitas, kami dapat menerima pertukaran gratis.
Q:Bisakah saya menggunakan logo dan label kami sendiripada iniModul Transceiver yang Kompatibel dengan Cisco untukSFP-10G-ER?
Ya, kami dapat menyediakan layanan OEM dan membuat produk dengan label Anda sendiri.
