Detail produk:
|
| nama Produk: | Transceiver yang kompatibel dengan Cisco | Kecepatan Data: | 10,3125Gbps |
|---|---|---|---|
| Panjang gelombang: | 1270~1610NM | Penularan: | 10 km |
| Anggaran Optik: | 10dB | Aplikasi: | pusat data, 10G Ethernet |
| Menyoroti: | Transceiver Optik Cisco 1610nm,Transceiver Optik Cisco SMF,Transceiver Kompatibel CISCO 10km |
||

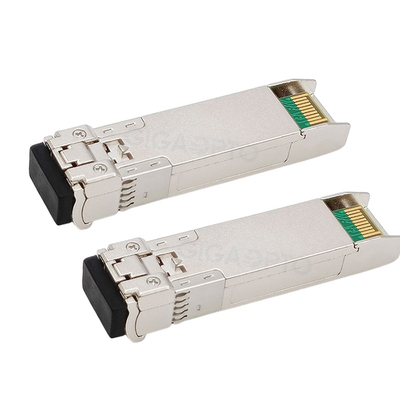

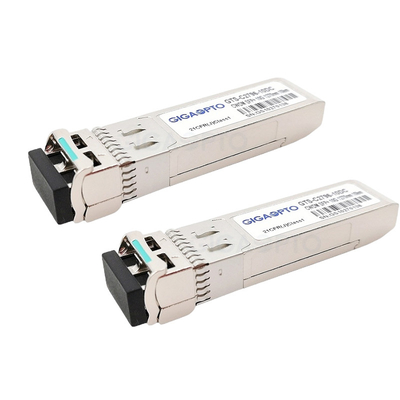

10Gbps SFP+ 1270~1610nmKompatibel dengan CiscoTransceif OptikrsSMF 10kmuntukCWDM-SFP10G-xx-10
Deskripsi Produk Seri 10G SFP+ CWDM LR (1270~1610)nm
Transceiver yang kompatibel dengan Cisco CWDM-SFP10G-xx-10 10Gbps hot-pluggable ini menyediakan solusi komunikasi bandwidth tinggi berkapasitas tinggi untuk jaringan optik multipleks.Modul transceiver CWDM SFP+ ini dirancang untuk 10 tautan Gigabit Ethernet hingga 10 km melalui serat mode tunggal untai ganda.
Ini dilengkapi pemancar DFB CWDM yang sangat andal dan detektor foto PIN ke dalam konektor optik LC dupleks.Ada 18 panjang gelombang pusat yang tersedia dari 1270nm hingga 1610nm dengan setiap langkah 20nm.Anggaran tautan optik minimum yang dijamin sebesar 10 dB ditawarkan.
Transceiver CWDM-SFP10G-xx-10 sesuai dengan SFF-8431, SFF-8432 dan IEEE 802.3ae 10GBASE-LR dan 10G Fibre Channel.Fungsi diagnostik digital tersedia melalui antarmuka serial 2 kabel, sebagaimana ditentukan dalam SFF-8472.
Spesifikasi Fungsional
| Merek yang Kompatibel | Cisco | P/N (Nomor Bagian) | CWDM-SFP10G-xx-10 |
| Penjual | Gigaopto | Kecepatan Data (Gbps) | 10,3 Gb/dtk |
| Panjang gelombang | 1270nm~1610nm | Mencapai | 10km |
| Antarmuka | LC ganda | Tipe media | G.652 SMF |
| Pemancar | DFB CWDM | Penerima | PIN |
| Sumber tegangan | 3.3V | Sensitivitas RX | <-14.4dBm |
| Daya Keluaran TX (dBm) | -6~+0,5dBm | Daya Masukan Saturasi | <0,5dBm |
| Anggaran daya (dB) | 8,4 dB | Rasio Kepunahan | >3,5dB |
| Pembuangan Daya | <1,0W | Suhu | 0 hingga 70°C (32 hingga 158°F) |
| DOM/DDM | Mendukung | OEM/ODM | Didukung |
meminta informasi
| Nomor Bagian | Keterangan | CWDM / CH | Jangkauan (KM) | Penyambung | Warna Kait |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270 nm | 10km | Dupleks LC | Ungu muda |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290 nm | 10km | Dupleks LC | Langit biru |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310 nm | 10km | Dupleks LC | Kuning hijau |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330 nm | 10km | Dupleks LC | Oker Kuning |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350 nm | 10km | Dupleks LC | Merah Jambu |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370 nm | 10km | Dupleks LC | Krem |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390 nm | 10km | Dupleks LC | Putih |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410 nm | 10km | Dupleks LC | Perak |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430 nm | 10km | Dupleks LC | Hitam |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450 nm | 10km | Dupleks LC | Kuning Oranye |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470 nm | 10km | Dupleks LC | Abu-abu |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490 nm | 10km | Dupleks LC | Volet |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510 nm | 10km | Dupleks LC | Biru |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530 nm | 10km | Dupleks LC | Hijau |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550 nm | 10km | Dupleks LC | Kuning |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570 nm | 10km | Dupleks LC | Oranye |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590 nm | 10km | Dupleks LC | Merah |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610 nm | 10km | Dupleks LC | Cokelat |
Fitur
Aplikasi
Standar
Karakteristik Optik
| Karakteristik Pemancar Optik | |||||||
| Parameter | Simbol | Minimal | Khas | Maks | Satuan | Catatan | |
| Daya Keluaran Rata-rata | PKELUAR | -6 | 0,5 | dBm | |||
| Panjang Gelombang Pusat | c | c-6 | c | c+7,5 | nm | 1 | |
| Lebar Spektrum (-20dB) | ∆λ | 1 | nm | ||||
| Rasio Penekanan Mode Samping | SMSR | 30 | dB | ||||
| Rasio Kepunahan | UGD | 3.5 | dB | ||||
| Kebisingan Intensitas Relatif | rin | -128 | dB/Hz | ||||
| Kerugian Pengembalian Optik | 12 | dB | |||||
| Penalti Pemancar dan Dispersi | TDP | 3.2 | dB | ||||
| Daya Pemancar MATI | PMATI | -45 | dBm | ||||
| Diagram Mata Keluaran | Sesuai dengan IEEE802.3ae | ||||||
| Karakteristik Penerima Optik | |||||||
| Parameter | Simbol | Minimal | Khas | Maks | Satuan | Catatan | |
| Panjang Gelombang Pusat | c | 1260 | 1620 | nm | |||
| Sensitivitas Penerima | Psen | -14.4 | dBm | 2 | |||
| Daya Saturasi Masukan (Kelebihan Beban) | PDUDUK | 0,5 | dBm | ||||
| Reflektansi Penerima | -12 | dB | |||||
| Tingkat De-assert LOS | KEHILANGAN | -17 | dBm | ||||
| Tingkat Penegasan LOS | LOSA | -30 | dBm | ||||
| histeresis LOS | HYS | 0,5 | 6 | dB | |||
Catatan 1.ITU-T G.694.2 Panjang gelombang CWDM dari 1270nm hingga 1610nm, setiap langkah 20nm.
Catatan 2.Diukur dengan PRBS 231-1 pola pengujian, @10.3125Gbps, BER<10-12.
