Detail produk:
|
| Nama Produk: | EPON OLT SFP | Jenis Formulir: | SFP |
|---|---|---|---|
| Kecepatan Data Maks: | 1.25Gbps | Panjang gelombang: | TX1490nm/RX1310nm |
| Mencapai: | 20km | DDM/DOM: | didukung |
| Konsumsi daya: | <1,65W | Kelas ODN: | PX20+ |
| Kata kunci: | Modul SFP EPON OLT px20+, GEPON SFP 1.25G, OLT px20+ | ||
| Menyoroti: | SC SMF SFP Module,1.25G SMF SFP Module,EPON OLT PX20+ |
||

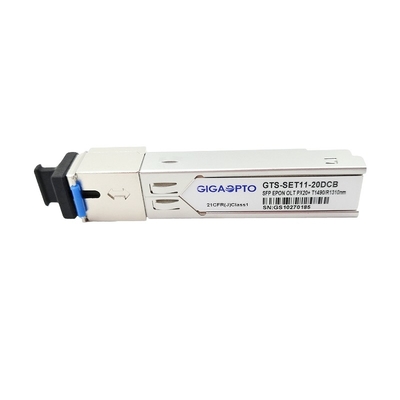

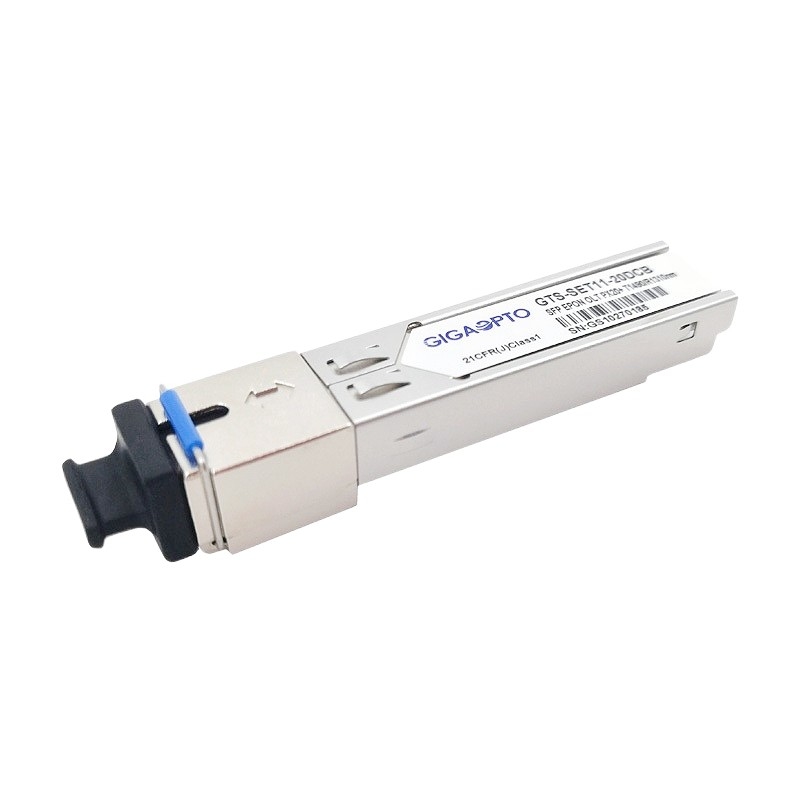

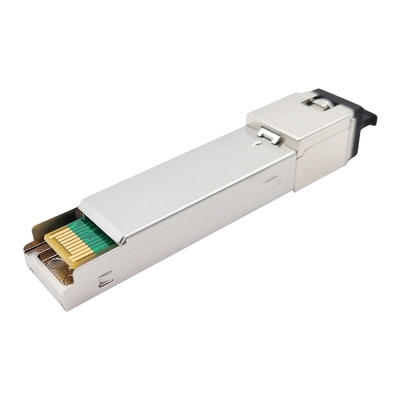

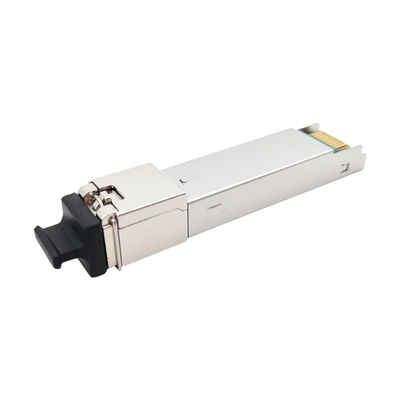

SFP 1.25G EPON OLT PX20+ TX1490nm/RX1310nm 20km SC SMF DDM Modul Transceiver Optik
Keterangan
GTS-SET11-20DCB GIGAOPTO adalah modul transceiver EPON OLT berkinerja tinggi yang dirancang untuk aplikasi Jaringan Optik Pasif Gigabit Ethernet berbiaya rendah pada 1.25Gbps downstream dan 1.25Gbps upstream.Ini sepenuhnya sesuai dengan IEEE 802.3ah-2004.
Bagian pemancar menggunakan laser DFB 1490nm dan driver laser terintegrasi yang dirancang untuk keamanan mata Kelas 1 sesuai standar IEC825 dan CDRH.Driver laser mencakup APC dan fungsi kompensasi suhu, yang digunakan untuk menjaga daya optik peluncuran dan rasio pemadaman konstan selama suhu dan penuaan.Receiver ini memiliki pra-amplifier APD-TIA (trans-impedance amplifier) yang dikemas secara hermetis dan penguat pembatas dengan output diferensial yang kompatibel dengan LVPECL. Receiver Loss of Signal (Rx_LOS), Transmit Disable (Tx_DIS), Transmit Fault (Tx_FAULT) dan fungsi monitor dan kontrol kompatibel dengan LVTTL.
Fungsi pemantauan diagnostik digital sepenuhnya sesuai dengan SFP MSA.
Spesifikasi
| Kemasan | EPON OLT SFP | Kecepatan Transfer Data | TX-1.25G/RX-1.25G |
| Antarmuka | SC/UPC | Jarak Transmisi | 20km |
| Pemantauan Diagnostik Digital | YA | Media | SMF |
| Jaminan | 3 tahun | Suhu Operasional | -5 hingga 70 °C |
| Suhu Lingkungan Penyimpanan | -40 hingga 85 °C | Kelembaban Operasi | 5% sampai 85% |
| Pusat Panjang Gelombang | TX1490nm/RX1310nm | Tegangan Catu Daya | 3.3V |
| Konsumsi daya | <1,65W | Total Pasokan Saat Ini | 500mA |
| Jenis Laser | 1490nm DFB | Foto-detektor | APD |
| Daya Pemancar | +2 hingga +7dBm | Sensitivitas Penerima | <-30dBm |
| ER | >9dB | Saturasi Penerima | >-6dBm |
| Protokol | SFP MSA, SFF-8472, IEEE 802.3ah-2004 | ||
Fitur
Aplikasi
Jaringan Optik Pasif Gigabit Ethernet (GEPON)
FTTx
Standar
meminta informasi
| Nomor Bagian | Kemasan | Kecepatan Data (Gbps) | Panjang gelombang (nm) | Kelas | Antarmuka | Mencapai | suhu |
| GTS-SET11-20DCB | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20km | C |
| GTS-SET11-20DIB | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20km | Saya |
| GTS-SET11-20DCC | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20++ PX30 | SC | 20km | C |
| GTS-SET11-20DIC | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20++ PX30 |
SC | 20km | Saya |
| GTS-SET11-20DCD | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20km | C |
| GTS-SET11-20DID | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20km | Saya |
| GTS-SET11-20DCE | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20km | C |
| GTS-SET11-20DIE | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20km | Saya |
Kesesuaian
Semua modul optik Gigaopto adalah open-source dan dapat dikodekan agar sepenuhnya kompatibel dengan banyak perangkat optik yang sangat populer.Untuk produk ini (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) silakan lihat tabel kompatibilitas berikut.Jika Anda ingin informasi lebih lanjut tentang kompatibilitas, jangan ragu untuk menghubungi kami.
| Merek yang Kompatibel | Nomor Bagian yang Kompatibel | Merek yang Kompatibel | Nomor Bagian yang Kompatibel |
| GIGAOPTO | GTS-SET11-20DCB | WTD | RTXM168-418 |
| Alcatel-Lucent | 3FE53606AA01 | Hisense | LTE4302M-BC+ |
| Huawei | 34060500 | SuperXon | SOEB4366-PSGB |
| ZTE | 033030100161 | Broadex | D24355-SSCD |
| H3C | SFP-GE-PX20-D-SM1490-M | BDCOM | OLT-GSFP-20+ |
Definisi Pin
Sirkuit Aplikasi Khas
Garis Besar Paket
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
