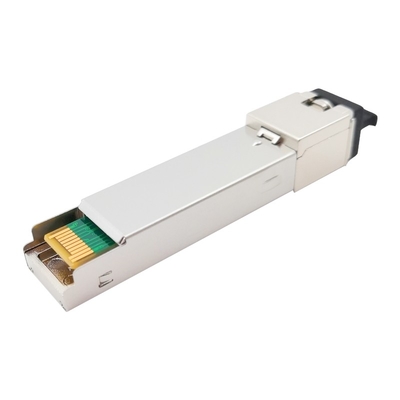

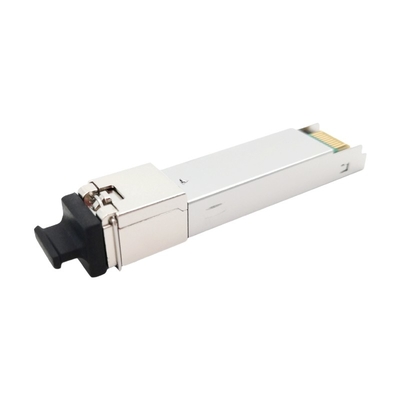

SFP GPON OLT Transceiver Kelas D 8dBm TX Power Optical Modules DDM

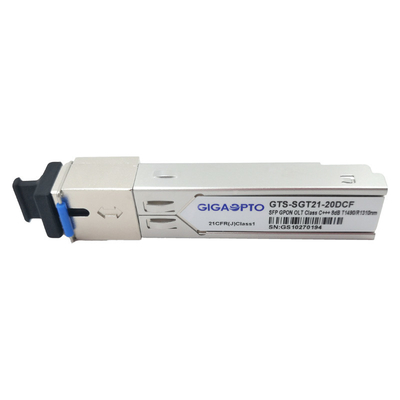

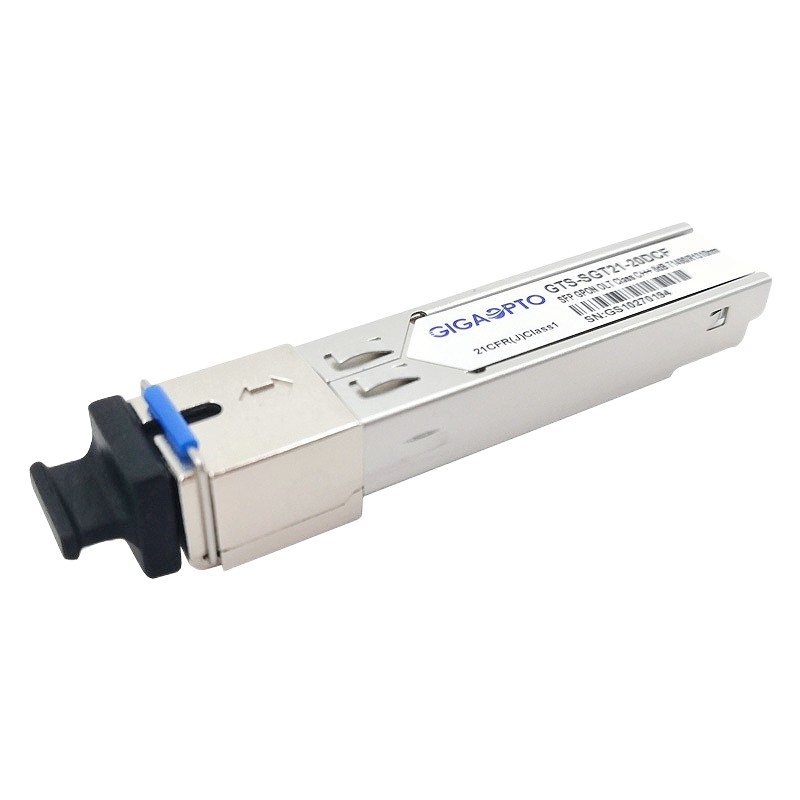

Kelas SFP GPON OLTD TX Power 8Modul Transceiver dBm Nomor Bagian GTS-SGT21-20DCF

Keterangan

8dBm Tx Power GPON OLT SFP ini sepenuhnya sesuai dengan persyaratan ITU G.984.2 Kelas D/C+++ untuk aplikasi optical line terminal (OLT) dengan 1.244Gbps upstream dan 2.488Gbps downstream.

Modul pengemasan GPON D SFP ini terdiri dari pemancar DFB mode kontinu 1490nm 2.488Gbps, penerima APD mode burst 1310nm 1.244Gbps, Preamplifier dan filter WDM dalam sub-rakitan optik terintegrasi tinggi.Ini adalah Produk laser Kelas 1 yang sesuai dengan IEC 60825-1 dan IEC 60825-2, dan sesuai dengan MSA SFP, SFF-8472 dan ROHS6.

Spesifikasi

Fitur

• Tautan data dua arah serat tunggal aplikasi TX 2488Mbps/RX1244Mbps asimetris
• Pemancar laser DFB mode kontinu 1490nm dan penerima APD-TIA mode burst 1310nm
• Paket Small Form Factor Pluggable dengan SC/UPC Connector
• Suhu casing pengoperasian Kisaran: Komersial: -5 °C~70 °C, Industri: -40 °C~85 °C
• Catu daya 3.3V tunggal
• Antarmuka pemantauan diagnostik digital
• Fungsi RSSI burst digital untuk memantau level daya optik input
• Antarmuka input/output data yang kompatibel dengan LVPECL
• Pemancar LVTTL menonaktifkan kontrol
• Alarm kesalahan laser pemancar LVTTL
• Respons indikasi Signal Detect (SD) penerima LVTTL yang cepat
• EMI rendah dan perlindungan ESD yang sangat baik
• Standar keamanan laser kelas I sesuai IEC-60825
• Kepatuhan RoHS6

Aplikasi

• Jaringan Optik Pasif berkemampuan Gigabit (GPON)

Standar

• Sesuai dengan Perjanjian Multi-Sumber SFP (MSA) SFF-8074i
• Sesuai dengan ITU-T G.984.2 Amandemen 1
• Sesuai dengan FCC 47 CFR Bagian 15, Kelas B
• Memenuhi FDA 21 CFR 1040.10 dan 1040.11 kecuali untuk penyimpangan sesuai dengan Laser Notice No. 50, tanggal 24 Juni 2007
• Sesuai dengan SFF-8472
• Kompatibel dengan TR-NWT-000870 4.1 klasifikasi sensitivitas ESD Kelas2.
• Kompatibel dengan Telcordia GR-468-CORE

Sirkuit Aplikasi Khas

EEPROMPeta Memori

Isi Memori ID Serial EEPROM

Transceiver optik berisi EEPROM.Ini menyediakan akses ke informasi identifikasi canggih yang menggambarkan kemampuan transceiver, antarmuka standar, pabrikan, dan informasi lainnya.Ketika protokol serial diaktifkan, host menghasilkan sinyal clock serial (SCL, Mod Def 1).Tepi positif mencatat data ke dalam segmen EEPROM yang tidak dilindungi tulisan di dalam transceiver SFP.Data jam tepi negatif dari transceiver SFP.Sinyal data serial (SDA, Mod Def 2) adalah dua arah untuk transfer data serial.Host menggunakan SDA dalam hubungannya dengan SCL untuk menandai awal dan akhir aktivasi protokol serial.Memori diatur sebagai rangkaian kata data 8-bit yang dapat dialamatkan secara individual atau berurutan.

Modul menyediakan informasi diagnostik tentang kondisi pengoperasian saat ini.Transceiver menghasilkan data diagnostik ini dengan digitalisasi sinyal analog internal.Kalibrasi dan data ambang batas alarm/peringatan ditulis selama pembuatan perangkat.Pemantauan daya yang diterima, pemantauan daya yang ditransmisikan, pemantauan arus bias, pemantauan tegangan suplai dan pemantauan suhu semua diimplementasikan.Data diagnostik adalah nilai A/D mentah dan harus dikonversi ke unit dunia nyata menggunakan konstanta kalibrasi yang disimpan di lokasi EEPROM 56 - 95 di alamat bus serial kabel A2h.Bidang data spesifik peta memori diagnostik digital didefinisikan sebagai berikut.
