GPON OLT Kelas C+++ D 9dBm GPON SFP Modul Transceiver DOM

Kelas SFP GPON OLTC+++/ D TX Power 9Modul Pemancar dBm

Keterangan

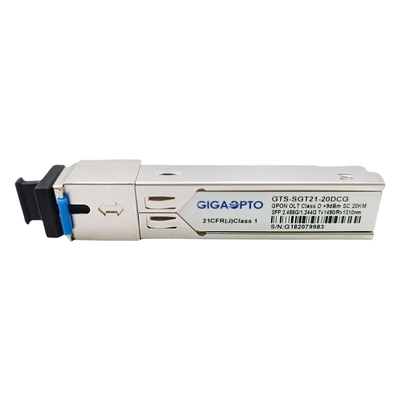

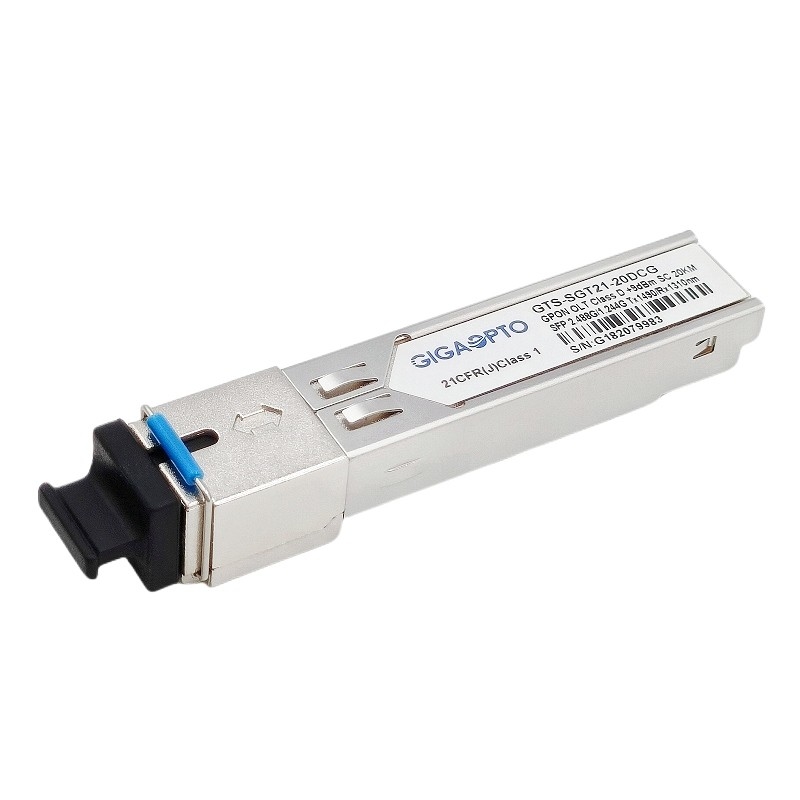

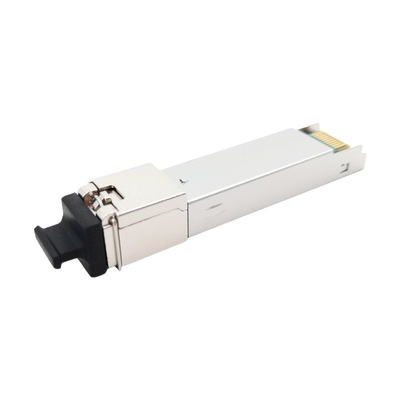

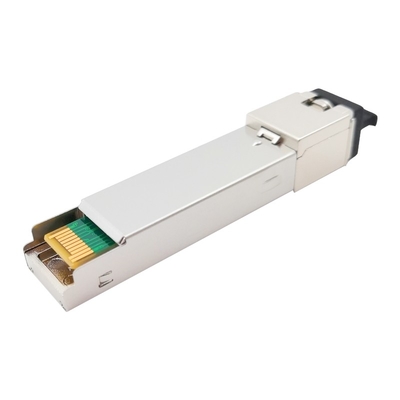

GTS-SGT21-20DCG GIGAOPTO adalah modul transceiver berkinerja tinggi untuk komunikasi serat tunggal menggunakan pemancar mode kontinu 1490nm dan penerima mode burst 1310nm.Ini dirancang untuk memenuhi persyaratan ITU G.984.2 Kelas C+++ (Kelas D) untuk aplikasi terminal jalur optik (OLT).

Pemancar DFB LD 1490nm memiliki fungsi kontrol daya otomatis (APC) dan sirkuit kompensasi suhu untuk memastikan daya optik yang stabil dan rasio pemadaman pada semua rentang suhu pengoperasian.Pemancar memenuhi keamanan mata Kelas 1 per IEC60825 dan standar CDRH.

Penerima memiliki pra-amplifier APD-TIA (trans-impedance amplifier) ​​yang dikemas secara hermetis dan amplifier pembatas dengan output diferensial yang kompatibel dengan LVPECL.Ini fitur output Burst Packet Detect (SD) yang kompatibel dengan LVTTL.Output SD akan menjadi tinggi setelah menerima paket burst.

Modul 9dBm memberikan informasi diagnostik digital tentang kondisi dan status pengoperasiannya, termasuk daya pancar, arus bias laser, suhu modul, dan tegangan suplai.Data ambang kalibrasi dan alarm/peringatan ditulis dan disimpan dalam memori internal (EEPROM).

Modul transceiver SFP telah melakukan uji pengambilan sampel di bawah merek router, sakelar, server paling terkenal.

Transceiver SFP GPON OLT Kelas D hot swappable sangat ideal untuk tautan komunikasi Penyedia Layanan Internet (ISP) Gigabit Passive Optical Network (GPON), tautan optik lainnya.

Spesifikasi

Fitur

• Tautan data dua arah serat tunggal aplikasi TX 2488Mbps/RX1244Mbps asimetris
• Pemancar laser DFB mode kontinu 1490nm dan penerima APD-TIA mode burst 1310nm
• Paket Small Form Factor Pluggable dengan SC/UPC Connector
• Suhu casing pengoperasian Kisaran: Komersial: -5 °C~70 °C, Industri: -40 °C~85 °C
• Catu daya 3.3V tunggal
• Antarmuka pemantauan diagnostik digital
• Fungsi RSSI burst digital untuk memantau level daya optik input
• Antarmuka input/output data yang kompatibel dengan LVPECL
• Pemancar LVTTL menonaktifkan kontrol
• Alarm kesalahan laser pemancar LVTTL
• Respons indikasi Signal Detect (SD) penerima LVTTL yang cepat
• EMI rendah dan perlindungan ESD yang sangat baik
• Standar keamanan laser kelas I sesuai IEC-60825
• Kepatuhan RoHS6

Aplikasi

• Jaringan Optik Pasif berkemampuan Gigabit (GPON)

Standar

• Sesuai dengan Perjanjian Multi-Sumber SFP (MSA) SFF-8074i
• Sesuai dengan ITU-T G.984.2 Amandemen 1
• Sesuai dengan FCC 47 CFR Bagian 15, Kelas B
• Memenuhi FDA 21 CFR 1040.10 dan 1040.11 kecuali untuk penyimpangan sesuai dengan Laser Notice No. 50, tanggal 24 Juni 2007
• Sesuai dengan SFF-8472
• Kompatibel dengan TR-NWT-000870 4.1 klasifikasi sensitivitas ESD Kelas2.
• Kompatibel dengan Telcordia GR-468-CORE

Sirkuit Aplikasi Khas

EEPROMPeta Memori

Isi Memori ID Serial EEPROM

Transceiver optik berisi EEPROM.Ini menyediakan akses ke informasi identifikasi canggih yang menggambarkan kemampuan transceiver, antarmuka standar, pabrikan, dan informasi lainnya.Ketika protokol serial diaktifkan, host menghasilkan sinyal clock serial (SCL, Mod Def 1).Tepi positif mencatat data ke dalam segmen EEPROM yang tidak dilindungi tulisan di dalam transceiver SFP.Data jam tepi negatif dari transceiver SFP.Sinyal data serial (SDA, Mod Def 2) adalah dua arah untuk transfer data serial.Host menggunakan SDA dalam hubungannya dengan SCL untuk menandai awal dan akhir aktivasi protokol serial.Memori diatur sebagai rangkaian kata data 8-bit yang dapat dialamatkan secara individual atau berurutan.

Modul menyediakan informasi diagnostik tentang kondisi pengoperasian saat ini.Transceiver menghasilkan data diagnostik ini dengan digitalisasi sinyal analog internal.Kalibrasi dan data ambang batas alarm/peringatan ditulis selama pembuatan perangkat.Pemantauan daya yang diterima, pemantauan daya yang ditransmisikan, pemantauan arus bias, pemantauan tegangan suplai dan pemantauan suhu semua diimplementasikan.Data diagnostik adalah nilai A/D mentah dan harus dikonversi ke unit dunia nyata menggunakan konstanta kalibrasi yang disimpan di lokasi EEPROM 56 - 95 di alamat bus serial kabel A2h.Bidang data spesifik peta memori diagnostik digital didefinisikan sebagai berikut.
