ONU ONT Kelas B+ GPON SFP Transceiver TX1.244G/RX2.488G 1310nm TX 1490nm RX SC UPC 20km DDM

Modul Transceiver Kelas B+ GPON ONU/ONT SFP TX1.244G/RX2.488G (1310nm_TX/1490nm_RX, SC UPC, 20kmDDM)

Keterangan

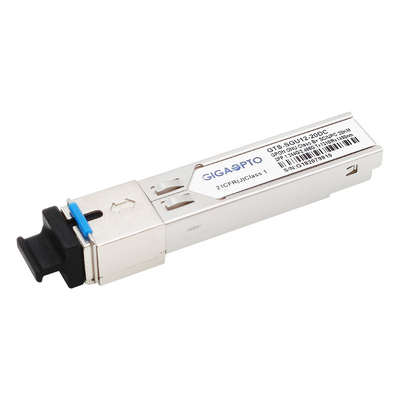

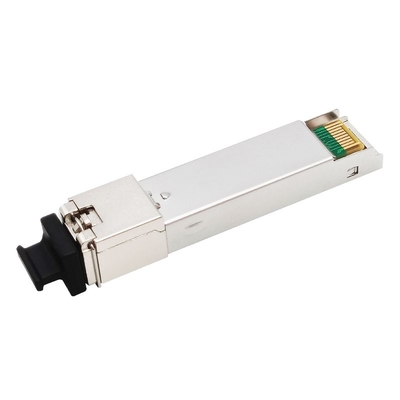

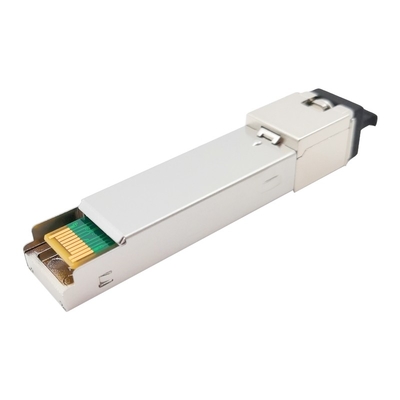

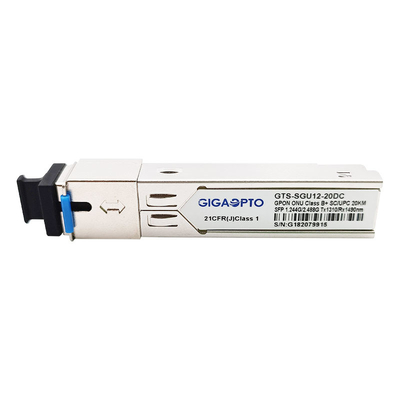

Modul transceiver GTS-SGU12-20DC Kelas B + GPON ONU / ONT SFP SC UPC dirancang untuk aplikasi P2MP FTTx berbiaya rendah.Ini dapat sepenuhnya mendukung aplikasi Kelas B+ ODN yang ditentukan oleh standar ITU-T G.984.2 dan ITU-T G.984.2 Amendent-2006.

Modul pemancar menggunakan dioda laser DFB dan sepenuhnya sesuai dengan keselamatan mata IEC60825 dan CDRH kelas 1.Ini berisi fungsi APC, sirkuit kompensasi suhu untuk memastikan kepatuhan dengan persyaratan G.984.2 saat beroperasi

suhu, input data dan rangkaian kopling AC atau DC.

Bagian penerima menggunakan paket kedap udara APD-TIA (APD dengan penguat trans-impedansi) dan penguat pembatas.APD mengubah daya optik menjadi arus listrik dan arus diubah menjadi tegangan oleh penguat trans-impedansi.Sinyal data diferensial DATA dan /DATA CML dihasilkan oleh penguat pembatas.APD-TIA adalah AC yang digabungkan ke penguat pembatas melalui filter lolos rendah.

Fungsi diagnostik digital tersedia, sebagaimana ditentukan dalam SFF-8472, yang menyediakan pemantauan real-time dari suhu transceiver, arus bias laser, daya optik, daya optik yang diterima, dan tegangan suplai transceiver.

Setiap modul transceiver GPON SFP telah melakukan uji pengambilan sampel di bawah merek router, sakelar, server paling terkenal.

Spesifikasi

meminta informasi

Fitur

• Tautan data dua arah serat tunggal
• Pemancar laser DFB 1310nm dan penerima Super-TIA 1490nm
• Transmisi mode burst 1.244Gbps
• Kecepatan data penerima mode kontinu 2.488Gbps
• Paket SFP 2x10 dengan Konektor Wadah SC/UPC
• Catu daya 3.3V tunggal
• Antarmuka pemantauan diagnostik digital
• Antarmuka input/output data yang kompatibel dengan LVPECL
• Menyediakan fungsi deteksi sinyal mode burst TX
• Alarm kesalahan laser pemancar LVTTL
• EMI rendah dan perlindungan ESD yang sangat baik
• Standar keamanan laser kelas I sesuai IEC-60825
• Kepatuhan RoHS6

Aplikasi

• Jaringan Optik Pasif Gigabit (GPON)
• FTTX

Standar

• Sesuai dengan Perjanjian Multi-Sumber SFP (MSA) SFF-8074i
• Sesuai dengan ITU-T 984.2
• Sesuai dengan FCC 47 CFR Bagian 15, Kelas B
• Memenuhi FDA 21 CFR 1040.10 dan 1040.11 kecuali untuk penyimpangan sesuai dengan Laser Notice No. 50, tanggal 24 Juni 2007
• Sesuai dengan SFF-8472
• Kompatibel dengan TR-NWT-000870 4.1 klasifikasi sensitivitas ESD Kelas2.
• Kompatibel dengan Telcordia GR-468-CORE

Garis Besar Paket

Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)

Untuk lebih banyak GPON ONU SFP Transceiver, silakan lihat formulir berikut:

Seri Pemancar GPON ONU (Kecepatan DataTX-1.244G/RX-2.488G, Panjang Gelombang:TX1310nm/RX1490nm, Kelas B+, DFB+APD)
