Detail produk:
|
| Nama Produk: | 12G-SDI CWDM SFP+ | Kecepatan Data: | 12G |
|---|---|---|---|
| Panjang gelombang: | 1270~1450nm CWDM | Penyambung: | LC dupleks |
| Jarak: | 20km | Jaminan: | 3 tahun |
| Kata kunci 1: | 12G UHD-SDI CWDM SFP+ | Kata kunci 2: | 12G CWDM Video SFP + transceiver optik |
| Menyoroti: | 12G SDI Video Optical Transceiver,1450nm Video Optical Transceiver,CWDM Optical Transceiver |
||

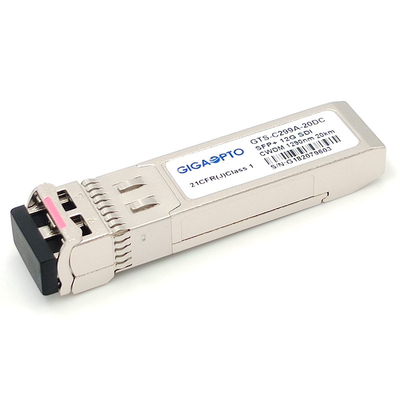

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF Dual LC MSA
Spesifikasi Fungsional
| Nama Produk | 12G-SDI CWDM SFP | Kecepatan Data | 0,27~11,88Gbps |
| Tipe Modul | Pemancar | MSA/Non MSA | MSA |
| Faktor Bentuk | SFP+ | Suhu | 0 hingga 70 °C (32 hingga 158 °F) |
| Panjang gelombang | CWDM (1270~1450)nm | Jarak Maks | 20km |
| Penyambung | LC dupleks | Media | serat mode tunggal |
| Jenis Laser | DFB CWDM | Tipe PD | PIN |
| Tegangan Pasokan | 3.3V | Arus suplai | 300mA (Maks) |
| Kekuatan TX | -1 ~ 2dBm | Sensitivitas @11.88Gbps | < -11dB |
| Anggaran daya | 13dB | Sensitivitas @ 5,94Gbps | < -13dB |
| Konsumsi daya | 1.0W | Sensitivitas @ 2.97Gbps | < -15dB |
| UGD. | >3.5dB | Kelebihan Penerima | > 1.0dBm |
| OEM/ODM | Didukung | Jaminan | 3 tahun |
| Protokol | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI), dan ST 259 (SD-SDI). | ||
Deskripsi Produk Seri 12G-SDI CWDM SFP + 1270nm ~ 1450nm Transceiver
Seri GTS-Cxx9A-10DC Gigaopto adalah modul transceiver mode tunggal yang dirancang untuk mengirim/menerima sinyal digital serial optik seperti yang didefinisikan dalam SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, dan DVB-ASI.Ini mendukung hingga 11,8Gbps dan dirancang khusus untuk mengirimkan pola patologis untuk HD-SDI, 3G-SDI, 6G-SDI, dan 12G-SDI.Tautan maksimum mencapai hingga 20 km melalui Single-Mode Fiber (SMF) melalui panjang gelombang CWDM dari saluran 1270nm hingga 1450nm.

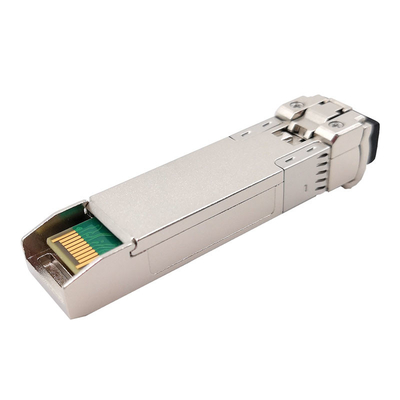

Transceiver mencakup tiga bagian: laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance pre-amplifier (TIA), Reclocker, dan pengontrol MCU.Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui I2C.
Fitur
meminta informasi

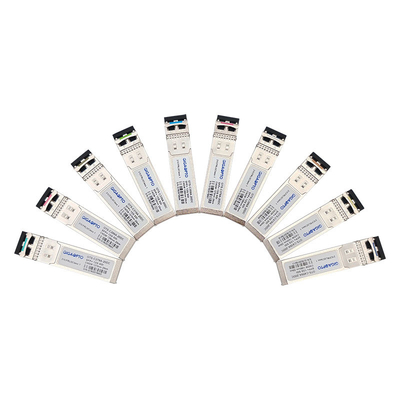

| Nomor Bagian | Keterangan | Saluran CWDM | Jangkauan Maks |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1270nm | 20km |

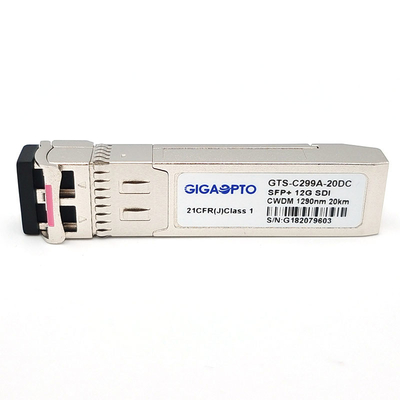

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1450nm | 20km |
Aplikasi
Definisi PIN
