Detail produk:
|
| Nama barang: | 12G-SDI BiDi SFP+ | Kecepatan Data: | 12G |
|---|---|---|---|
| Panjang gelombang: | 1330nm -TX/1270nm -RX | Penyambung: | LC sederhana |
| Transmisi Kabel Maks: | 10km | OEM/ODM: | didukung |
| Kata kunci 1: | Pemancar Optik BIDI 12G-SDI, | Kata kunci 2: | 12G Dua Arah SFP+ |
| Menyoroti: | Transceiver SFP Video SMPTE,Transceiver SFP Video 13T,Transceiver Optik BIDI |
||
10KM BiDi 1330nm/1270nm 12G-SDI SFP+ Transceiver Optik MSA Pinout
Spesifikasi Fungsional
| Nama Produk | SFP Video UHD 12G | Kecepatan Data | 0,27~11,88Gbps |
| Tipe Modul | Pemancar | MSA/Non MSA | MSA |
| Sedang mengemas | SFP+ | Suhu Komersial | 0 hingga 70 °C (32 hingga 158 °F) |
| Panjang gelombang | 1330nm -TX/1270nm -RX | Jarak Maks | 10km |
| Antarmuka | LC sederhana | Media | serat mode tunggal |
| Pemancar | DFB | Penerima | PIN |
| Tegangan Catu Daya | +3.3V | Saat ini | 280mA (Khas.) |
| Daya Output Rata-rata | -5~+1dBm | Sensitivitas RX@11.88Gbps | < -11dB |
| Sensitivitas RX @ 5,94Gbps | < -13dB | Sensitivitas RX@ 2.97Gbps | < -13dB |
| Rasio Kepunahan | >3.5dB | Saturasi RX | > 1,0 dBm |
| Konsumsi daya | 1.0W | Diagnostik Digital | Mendukung |
| OEM/ODM | Ya | Jaminan | 3 tahun |
| Protokol | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI), dan ST 259 (SD-SDI). | ||
Keterangan

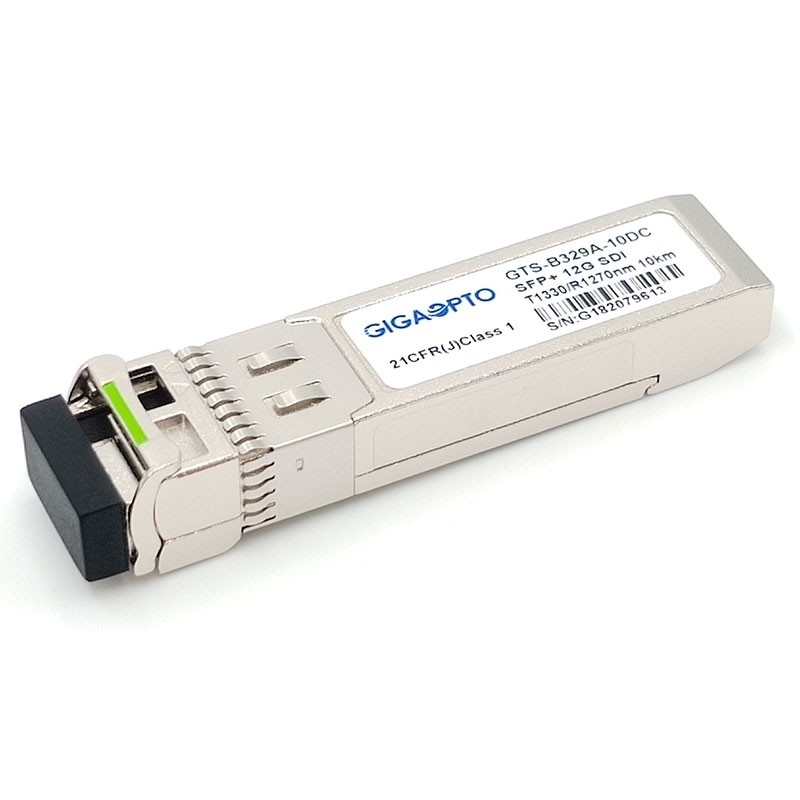

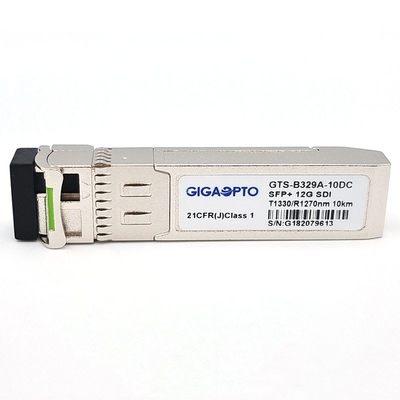

Transceiver GTS-B329A-10DC 12G BiDi SFP+ Gigaopto dirancang untuk tautan transmisi dua arah 12G-SDI yang menjangkau hingga 10km melalui SMF dengan panjang gelombang 1330nm TX/1270nm RX.
Ini mendukung hingga 11,8Gbps dan dirancang khusus untuk mengirimkan pola patologis untuk HD-SDI, 3G-SDI, 6G-SDI, dan 12G-SDI.

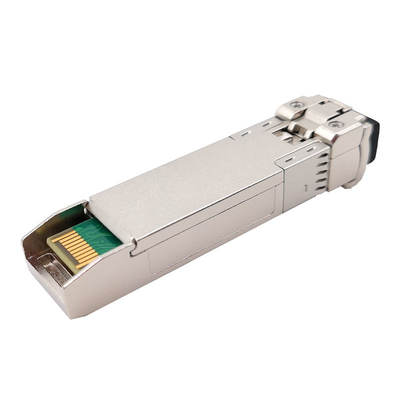

Transceiver mencakup tiga bagian: laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance pre-amplifier (TIA), Reclocker, dan pengontrol MCU.Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.
Modul ini memberikan informasi diagnostik digital tentang kondisi dan status pengoperasiannya, termasuk daya pancar, arus bias laser, suhu modul, dan tegangan suplai.Data ambang kalibrasi dan alarm/peringatan ditulis dan disimpan dalam memori internal (EEPROM).
Fitur
Aplikasi
Definisi PIN
