Detail produk:
|
| Nama Produk: | 12G-SDI Dua Arah SFP+ | Kecepatan Data: | 12Gb/S |
|---|---|---|---|
| Panjang gelombang: | 1270nm -TX/1330nm -RX | Jenis Antarmuka: | LC sederhana |
| Transmisi Maks: | 10km | Jaminan: | 3 tahun |
| Kata kunci 1: | 12G-SDI BIDI SFP+ Transceiver Optik 10km | Kata kunci 2: | Modul Pemancar Video HD SMPTE 12G |
| Menyoroti: | 12G Video SFP Transceiver,SDI Video SFP Transceiver,BiDi SMPTE |
||

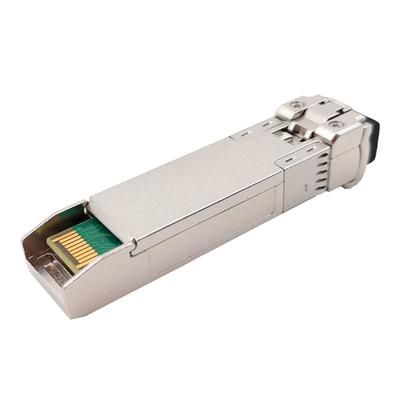

10km BiDi 1270nm/1330nm 12G-SDI SFP+ Transceiver Optik MSA Pinout
Spesifikasi Fungsional
| Nama Produk | 12G-SDI BiDi SFP | Kecepatan Data | 0,27~11,88Gbps |
| Tipe Modul | Pemancar | MSA/Non MSA | MSA |
| Faktor Bentuk | SFP+ | Suhu Operasional | 0 hingga 70 °C (32 hingga 158 °F) |
| Panjang gelombang | 1270nm -TX/1330nm -RX | Jangkauan Maks | 10km |
| Penyambung | LC sederhana | Jenis serat: | serat mode tunggal |
| Tipe LD | DFB | Tipe PD | PIN |
| Tegangan Pasokan | 3.3V | Arus suplai | 280mA (Ketik.) |
| Kekuatan TX | -5 ~ +1dBm | Sensitivitas @11.88Gbps | < -11dB |
| Sensitivitas @ 5,94Gbps | < -13dB | Sensitivitas @ 2.97Gbps | < -13dB |
| Rasio Kepunahan | >3.5dB | Kelebihan Penerima | > 1.0dBm |
| Konsumsi daya | 1.0W | Jaminan | 3 tahun |
| OEM/ODM | Didukung | Bobot | 0,025kg |
| Protokol | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI), dan ST 259 (SD-SDI). | ||
Keterangan

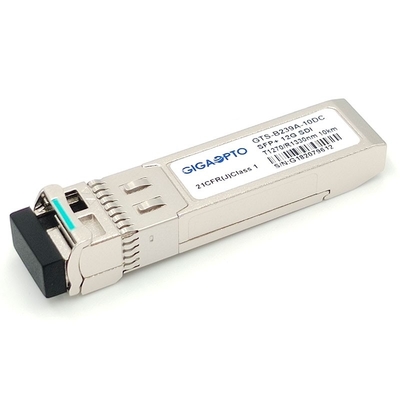

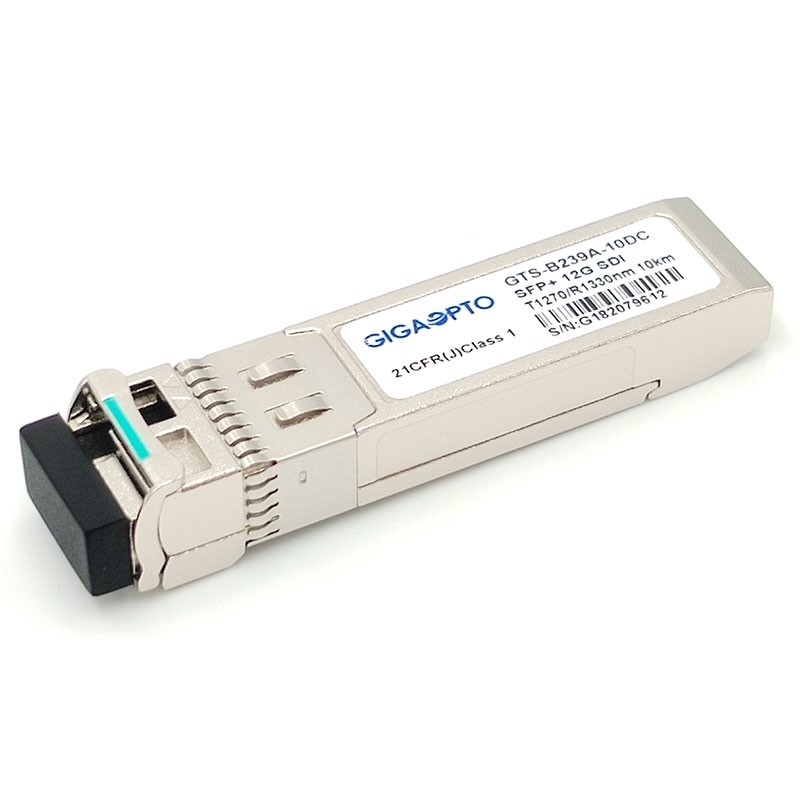

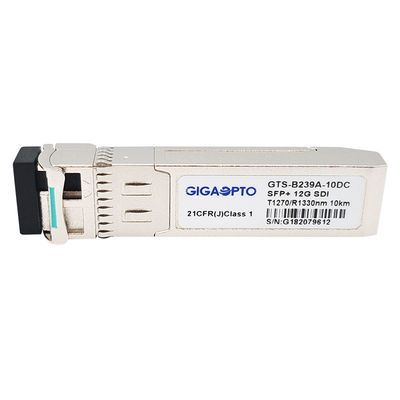

GTS-B239A-10DC Gigaopto dirancang untuk tautan transmisi dua arah 12G-SDI yang menjangkau hingga 10km melalui serat mode tunggal.
Ini kompatibel dengan SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, dan DVB-ASI.Ini mendukung hingga 11,8Gbps dan dirancang khusus untuk mengirimkan pola patologis untuk HD-SDI, 3G-SDI, 6G-SDI, dan 12G-SDI.
Transceiver mencakup tiga bagian: laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance pre-amplifier (TIA), Reclocker, dan pengontrol MCU.Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui antarmuka I2C.
Fitur
Aplikasi
Definisi PIN
