Detail produk:
|
| Nama Produk: | Modul Penerima Ganda BiDi 12G | Jenis modul: | SFP + 2RX dalam 1 serat |
|---|---|---|---|
| Panjang gelombang: | 1270nm-RX1 / 1330nm-RX2 | Jenis Konektor: | LC sederhana |
| Jarak Kabel: | 10km | MSA/Non MSA: | NON MSA |
| Kata kunci 1: | Modul Penerima Ganda 1270nm / 1330nm | Kata kunci 2: | Penerima Ganda BiDi 12G Video SFP |
| Menyoroti: | 12g sdi smpte standar,smpte 12g sdi,SMPTE SFP |
||
12GSDISFP Penerima GandaBiDi One Fiber10km Konektor Simplex LC Non MSA Pinout
Spesifikasi Fungsional
| Nomor Bagian | GTS-B239A-10DCRR | Kecepatan Data | 11.88Gb/dtk |
| Kategori Produk | Modul Penerima Ganda 12G-SDI | MSA/Non MSA | Non MSA |
| Jenis Paket | SFP+ Dua Arah 2Rx | Suhu | 0 hingga 70 °C (32 hingga 158 °F) |
| Panjang gelombang | 1270nm-Rx1 / 1330nm-Rx2 | Panjang Serat Maks | 10km |
| Konektor Serat | LC sederhana | Jenis serat: | SMF |
| Jenis Pemancar | T/A | Jenis Penerima | PIN |
| Tegangan Catu Daya | 3.3V | Arus suplai | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dBm | Rx Sen.@ 5.94Gbps | <-13dBm |
| Rx Sen.@ 2.97Gbps | <-15dBm | Rx Overload | >1.0dBm |
| DOM | Dukungan sebagai default | Waktu Garansi | 36 bulan |
| OEM/ODM | Didukung | Bobot | 0,025kg |
| Protokol | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 dan SMPTE ST 2082-1 | ||
Keterangan

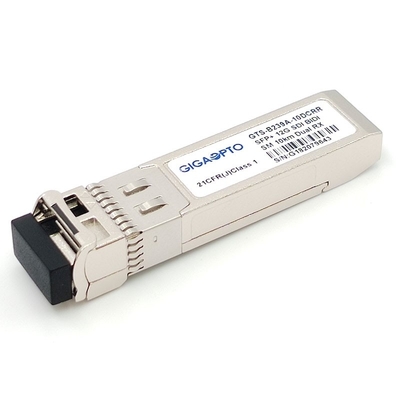

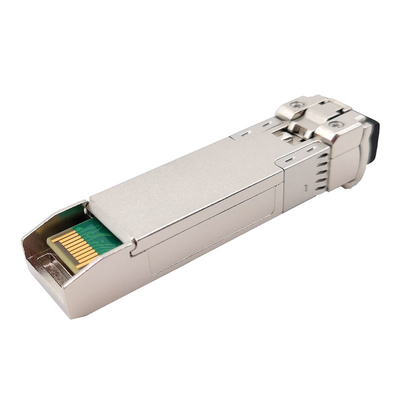

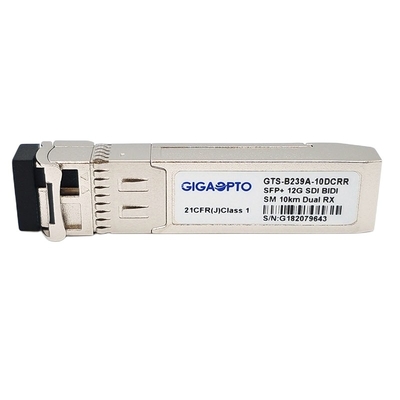

Modul optik penerima ganda dua arah GTS-B239A-10DCRR Gigaopto dirancang untuk tautan jaringan siaran video 12G-SDI yang menjangkau hingga 10 km melalui Single-Mode Fiber (SMF).
Ini mengintegrasikan 2 fotodioda menjadi satu BOSA dan dapat digunakan dalam satu solusi penerimaan serat dengan konektor LC simpleks.
Modul penerima sesuai dengan SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI), dan ST259 (SD- SDI).
Fungsi pemantauan diagnostik digital waktu nyata tersedia melalui I2C, seperti yang ditetapkan oleh SFF-8472.
Fitur
Modul Penerima Ganda SD/HD/3G/6G/12G-SDI SFP
ST 259, ST 292-1, ST 424, ST-2081 dan ST-2082 kompatibel
Kandang logam untuk EMI Bawah
Penerima PIN 2 saluran tanpa pemancar
Jarak hingga 10km
Mendukung pola patologis SDI untuk SD-SDI, HD-SDI, 3G-SDI, 6G-SDI dan 12G-SDI
Konektor LC Simpleks
Dengan reclocker dalam modul
Catu daya 3.3V tunggal
Jejak SFP hot-pluggable
Suhu casing operasi: 0 hingga +70 °C
Sesuai RoHS-6 dan Bebas Timbal
Aplikasi
Sistem Transmisi Serat Digital Serial untuk Sinyal SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 dan SMPTE ST 2082-1
Antarmuka Layanan UHDTV/HDTV/SDTV
Definisi PIN
