Detail produk:
|
| Nama Produk: | 6G SDI SMPTE SFP | Tarif Data: | 50Mbps~6Gbps |
|---|---|---|---|
| Jenis modul: | SFP | Jenis Konektor: | LC |
| Jarak Kabel: | 10km | Kata kunci: | Modul Pemancar Video 6Gbps |
| Menyoroti: | Modul Transceiver Video 1310nm,Modul Transceiver Video 10km,sfp 6g |
||

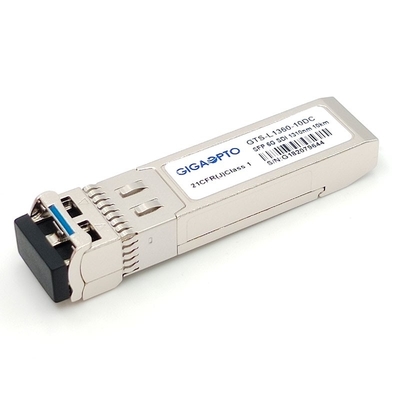

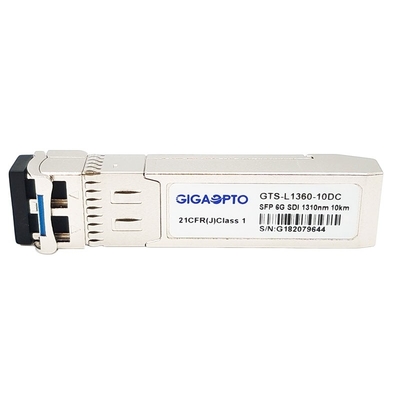

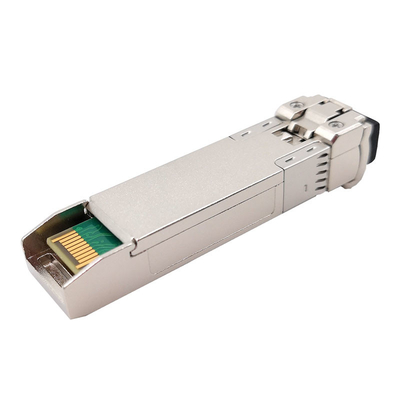

SMPTE 6G Digital Video Transceiver Serat Ganda 1310nm 10km DOM MSA
Keterangan
Transceiver video serat ganda 6Gbps ini adalah modul berkinerja tinggi dan hemat biaya untuk aplikasi transmisi video dua saluran melalui serat mode tunggal.
Ini mendukung kecepatan data dari 50Mbps hingga 5,94Gbps dan dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk kecepatan serial SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M dan ST-2081.Jarak kabel maks dapat mencapai hingga 10km pada panjang gelombang 1310nm dengan konektor LC dupleks.
Transceiver terdiri dari tiga bagian: laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance preamplifier (TIA) dan IC transceiver dengan unit kontrol MCU untuk DDM.Semua modul memenuhi persyaratan keamanan laser kelas I.Transceiver kompatibel dengan SFP Multi-Source Agreement (MSA) dan SFF-8472.
Spesifikasi Fungsional 6Gb/s MSA 1310nm 10km DOM LC SMF Pemancar & Penerima Video Pola Patologis Modul Transceiver
| Nama Produk | 6G SDI SMPTE SFP | Kecepatan Data | 50Mbps~5.94Gb/dtk |
| Tipe Modul | Pemancar | MSA/Non MSA | MSA |
| Faktor Bentuk | SFP | Kisaran suhu | Pengoperasian: 0 hingga 70 ° C (32 hingga 158 ° F) |
| Panjang gelombang | 1310nm | Transmisi Kabel | 10km |
| Konektor Serat | LC | Jenis serat: | SMF |
| Jenis Pemancar | DFB | Jenis Penerima | PIN |
| Daya Pemancar | -5 ~ -2 dBm | Rasio kepunahan | > 7 dB |
| Sensitivitas Penerima | < -14 dBm | Kelebihan Penerima | > +0,5 dBm |
| DOM | Dukungan sebagai default | Waktu Garansi | 36 bulan |
| OEM/ODM | Dukungan sebagai default | Nomor Bagian |
GTS-L1360-10DC |
| Dukungan Pola Patologis Video | Ya | ||
| Aplikasi | Transmisi Sinyal Optik Video 4K (6G Ultra-SDI), SMPTE 424M/297M (1080p-2,97Gbps), SMPTE 292M/297M(HDTV–1,485Gbps), SMPTE 259M/297M (SDTV–270Mbps), Tautan Optik Hingga 6Gbps | ||
Fitur
Informasi Pemesanan Transceiver Video Digital SMPTE 6G Gigaopto, Single TX, Single RX, Dual RX dan Dual TX Series:0-70°CKisaran Suhu Operasi
| Nomor Bagian | Keterangan-6G SMPTE | Faktor Bentuk | Jarak (KM) | Tipe Modul | MSA |
| GTS-L1360-10DC | Modul Transceiver LC Duplex 1310nm | SFP+ | 10km | Pemancar | MSA |
| GTS-Cxx60-10DC | Modul Transceiver LC Ganda CWDM SFP 1270nm-1450nm | SFP+ CWDM | 20km | Pemancar | MSA |
| GTS-B3560-10DC | Modul Transceiver BIDI TX1310nm RX1550nm | SFP+ BiDi | 10km | Pemancar | MSA |
| GTS-B5360-10DC | Modul Transceiver BIDI TX1550nm RX1310nm | SFP+ BiDi | 10km | Pemancar | MSA |
| GTS-L1360-10DCT | Modul Pemancar Tunggal LC 1310nm | SFP+ | 10km | Pemancar Tunggal | MSA |
| GTS-L1360-10DCTN | Modul Pemancar Tunggal LC 1310nm | SFP+ | 10km | Pemancar Tunggal | Non MSA |
| GTS-Cxx60-10DCT | Modul Pemancar Tunggal LC 1270nm-1450nm CWDM | SFP+ CWDM | 20km | Pemancar Tunggal | MSA |
| GTS-Cxx60-10DCTN | Modul Pemancar Tunggal LC CWDM SFP 1270nm-1450nm | SFP+ CWDM | 20km | Pemancar Tunggal | MSA |
| GTS-LXX60-10DCR | 6G SDI SMPTE SFP PIN LC Modul Penerima Tunggal | SFP+ | 10km | Penerima tunggal | MSA |
| GTS-LXX60-10DCRN | 6G SDI SMPTE SFP PIN LC Modul Penerima Tunggal | SFP+ | 10km | Penerima tunggal | Non MSA |
| GTS-L3360-10DCTT | Modul Pemancar Ganda LC Duplex 1310nm | SFP+ | 10km | Pemancar Ganda | Non MSA |
| GTS-B3460-10DCTT | Modul Pemancar Ganda TX1310nm TX1490nm BIDI LC | SFP+ BiDi | 10km | Pemancar Ganda | Non MSA |
| GTS-LXX60-10DCRR | 6G SDI SMPTE SFP PIN Duplex LC Modul Penerima Ganda | SFP+ | 10km | Penerima Ganda | Non MSA |
| GTS-B3460-10DCRR | RX1310nm RX1490nm PIN BIDI LC Modul Penerima Ganda | SFP+ BiDi | 10km | Penerima Ganda | Non MSA |
6G-SDI:Standar ini mendefinisikan struktur data bit-serial, sinyal listrik dan antarmuka kabel koaksial untuk pengangkutan sinyal dengan total muatan 5,940 Gb/s atau 5,940/1,001 Gb/s.Standar ini juga menentukan karakteristik listrik dan fisik
dari kabel koaksial dan konektor.Standar ini mendefinisikan beberapa mode pemetaan untuk format gambar carriage 2160-line dan 1080-line dan data tambahan terkait ke dalam antarmuka bit-serial SDI tautan tunggal 6 Gb/s [nominal].
