Detail produk:
|
| Nama Produk: | CWDM SFP 3G-SDI Transceiver | Kecepatan Bit: | 50Mbit/dtk - 2,97Gbit/dtk |
|---|---|---|---|
| Panjang gelombang: | 1270~1610nm CWDM | Penyambung: | LC dupleks |
| Jarak: | 20km | Jaminan: | 3 tahun |
| Kata kunci 1: | Modul Transceiver SFP 3G CWDM | Kata kunci 2: | Transceiver optik SFP video |
| Menyoroti: | Modul Transceiver SFP 3G,Modul Transceiver SDI SFP,Modul Transceiver CWDM 1610nm |
||

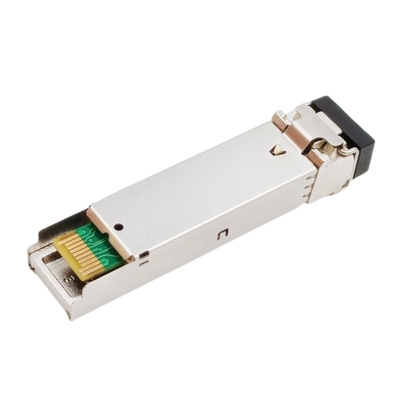

MSA CWDM1270~1610nmSFP Transceiver untuk SD/HD/3G-SDI Transmitter & Receiver Video Pola Patologis Modul Transceiver SFP
Spesifikasi Fungsional
| Nama Produk | SFP Video 3G CWDM | Kecepatan Bit | 50Mbit/dtk - 2,97Gbit/dtk |
| Tipe Modul | Pemancar + Penerima | Pinout MSA/Non-MSA | MSA |
| Faktor Bentuk | SFP | Suhu Operasional | Komersial |
| Saluran panjang gelombang | CWDM (1270~1610)nm | Jarak | 20km |
| Konektor Optik | LC dupleks | Media | SMF |
| Jenis Laser | DFB CWDM | Tipe PD | PIN |
| Tegangan Pasokan | 3.3V | Arus suplai | 400mA (Tips) |
| Kekuatan TX | -5~0dBm | Sensitivitas Penerima | < -18dB |
| Anggaran daya | 13dB | Kelebihan Penerima | > -3dBm |
| DDM/DMI | Didukung | Rasio Kepunahan | >6dB |
| Pola Patologis | Dengan | Jaminan | 3 tahun |
| OEM/ODM | Didukung | Bobot | 25 gram |
| Aplikasi | SD/HD/3G SDI | ||
Deskripsi Produk dari3G-SDI CWDM SFP 1270nm~161Seri Pemancar 0nm
Modul Transceiver SFP 3G-SDI CWDM ini dirancang untuk mengirim/menerima kecepatan data dari 50Mbps hingga 2,97Gbps dan dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk kecepatan serial SMPTE259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M.Modul ini sepenuhnya sesuai dengan SMPTE 297M-2006.
Ini memberikan jarak transmisi maksimum 20km melalui serat mode tunggal pada sinyal patologis 2,97Gbps.Ini tersedia untuk semua 18 saluran CWDM dari panjang gelombang 1271nm hingga 1611nm, ini membantu pelanggan meningkatkan bandwidth infrastruktur optik video yang ada tanpa menambahkan untaian serat baru.
Transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Built-in digital diagnostik monitoring (DDM) memungkinkan akses ke parameter operasi real-time.
Fitur
Aplikasi
meminta informasi

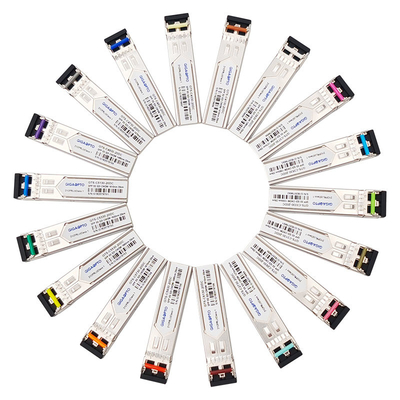

| Nomor Bagian | Keterangan | Kecepatan Data | Saluran CWDM | Jarak Kabel | Warna kait |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm PIN 20km SMF Dual LC MSA | 3G | 1270nm / -C27 | 20km | Ungu muda |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm PIN 20km SMF Dual LC MSA | 3G | 1290nm/ -C29 | 20km | Langit biru |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm PIN 20km SMF Dual LC MSA | 3G | 1310nm/ -C31 | 20km | Kuning hijau |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm PIN 20km SMF Dual LC MSA | 3G | 1330nm/ -C33 | 20km | oker kuning |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm PIN 20km SMF Dual LC MSA | 3G | 1350nm/ -C35 | 20km | Merah Jambu |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm PIN 20km SMF Dual LC MSA | 3G | 1370nm/ -C37 | 20km | Krem |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm PIN 20km SMF Dual LC MSA | 3G | 1390nm/ -C39 | 20km | Putih |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm PIN 20km SMF Dual LC MSA | 3G | 1410nm/ -C41 | 20km | Perak |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm PIN 20km SMF Dual LC MSA | 3G | 1430nm/ -C43 | 20km | Hitam |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm PIN 20km SMF Dual LC MSA | 3G | 1450nm/ -C45 | 20km | Kuning Oranye |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm PIN 20km SMF Dual LC MSA | 3G | 1470nm / -C47 | 20km | Abu-abu |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm PIN 20km SMF Dual LC MSA | 3G | 1490nm/ -C49 | 20km | Vlolet |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm PIN 20km SMF Dual LC MSA | 3G | 1510nm/ -C51 | 20km | Biru |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm PIN 20km SMF Dual LC MSA | 3G | 1530nm/ -C53 | 20km | Hijau |

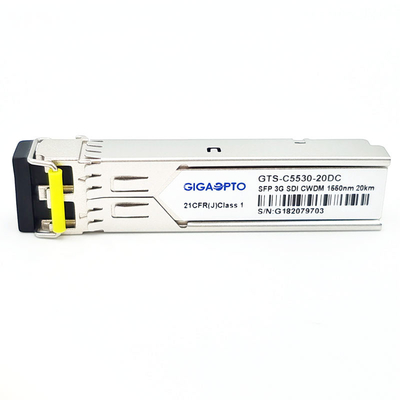

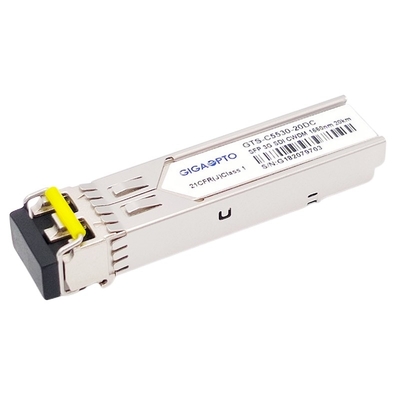

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm PIN 20km SMF Dual LC MSA | 3G | 1550nm/ -C55 | 20km | Kuning |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm PIN 20km SMF Dual LC MSA | 3G | 1570nm/ -C57 | 20km | Oranye |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm PIN 20km SMF Dual LC MSA | 3G | 1590nm/ -C59 | 20km | Merah |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm PIN 20km SMF Dual LC MSA | 3G | 1610nm/ -C61 | 20km | Cokelat |
Definisi PIN
3G SDI CWDM SFP, 1270nm-1610nm,20km Dual LC, MSA Pinout
