Detail produk:
|
| Barang: | 3G SMPTE Video CWDM SFP | Bandwidth: | 50 Mbit/dtk - 2,97 Gbit/dtk |
|---|---|---|---|
| Panjang gelombang/Saluran: | 1270~1610nm/C21~C61 CWDM | Komponen Optik: | DFB/PIN |
| Antarmuka: | LC dupleks | Jarak: | 40km |
| Jaminan: | 36 bulan | Kata kunci 1: | SD/HD/3G SDI CWDM SFP |
| Kata kunci 2: | ST420 3G SDI Transceiver | ||
| Menyoroti: | Modul Transceiver SFP 3Gb / S,Modul Transceiver SFP Video,Transceiver CWDM |
||
3G-SDIMSAVideo SFP CWDM Modul Transceiver Optik 1271~1611nm40km SMF LC DOM
Spesifikasi Fungsional
| Nama Produk | 3G-SD/HD/3G-SDI SFP | Bagian/Nomor | GTS-Cxx30-40DC |
| Bandwidth | 50 Mbps - 2,97 Gbps | Pinout MSA | Ya |
| Tipe-Modul | Pemancar + Penerima | Lingkungan | Pengoperasian: 0 °C hingga 70 °C |
| Saluran panjang gelombang | CWDM (1270~1610)nm | Jangkauan Maks | 40km |
| Jenis Konektor | LC dupleks | Media | SMF G.652 |
| Jenis Pemancar | DFB CWDM | Tipe PD | PIN |
| Tegangan Catu Daya | 3.3V | Total Arus | 400mA (Maks) |
| Daya Keluaran Pemancar | -2 ~ +3dBm | Sensitivitas Rx (SD-SDI) | <-20dB (PRBS) |
| Sensitivitas Rx (HD-SDI) | <-20dB (PRBS) | ||
| Sensitivitas Rx (3G-SDI) | <-20dB (PRBS) | ||
| Rasio Kepunahan | >5.0dB | RX Overload | > 0dBm |
| Pola Patologis | bawaan | DDMI | Ya |
| Waktu Garansi | 3 tahun | OEM/ODM | Didukung |
| Aplikasi | SMPTE 424M (2.97Gb/s),SMPTE 292M (1.485Gb/s),SMPTE 259M (270/360Mb/s), High-density Video Router,kamera Siaran,Gigabit Ethernet,OC-48 dan 2x Fibre Channel | ||
Deskripsi dariVideo Digital 3G CWDM SFP 1270nm~1610nm40kmSeri Pemancar
Modul Transceiver SFP 3G-SDI CWDM ini dirancang untuk kecepatan data transmisi/penerimaan saluran ganda dari 50Mbps hingga 2.97Gbps dan dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk serial SMPTE259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M tarif, jarak transmisi maksimum dapat mencapai hingga 40 km melalui serat mode tunggal (SMF) dengan konektor LC dupleks.
Modul ini beroperasi pada panjang gelombang nominal panjang gelombang CWDM.Ada delapan belas panjang gelombang tengah yang tersedia dari 1270nm hingga 1610nm, dengan setiap langkah 20nm, ini membantu pelanggan meningkatkan bandwidth infrastruktur optik video yang ada tanpa menambahkan untaian serat baru
Transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.

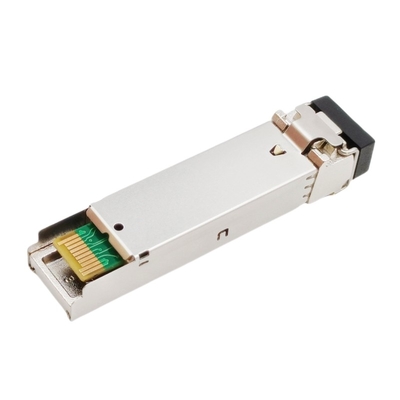

Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui I2C.
Modul ini sepenuhnya sesuai dengan SMPTE 297M-2006.
meminta informasi

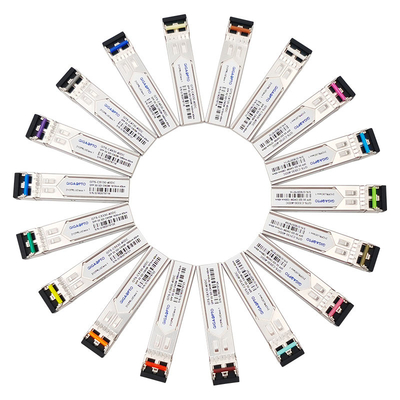

| Nomor Bagian | Deskripsi- Video Digital 3G CWDM | Saluran CWDM | Mencapai | MSA | Warna kait |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm / -C27 | 40km | kamu | Ungu muda |

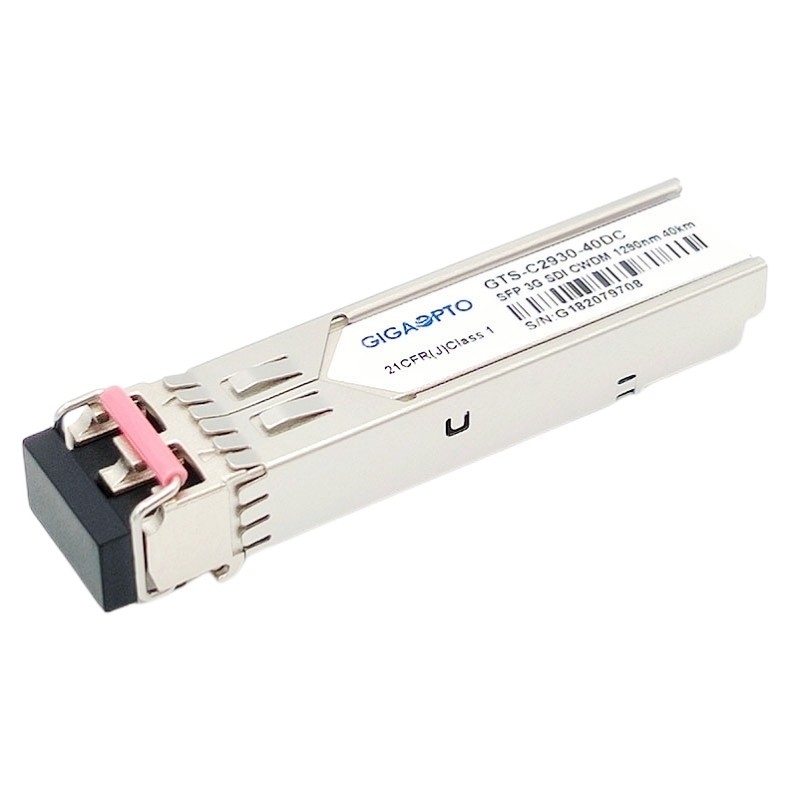

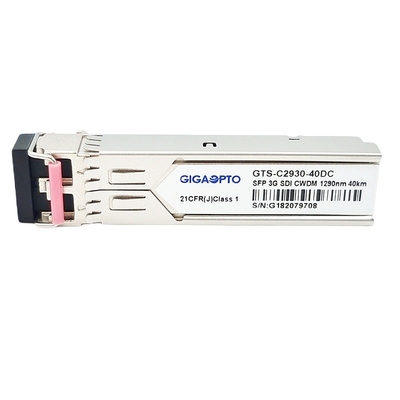

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/ -C29 | 40km | kamu | Langit biru |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/ -C31 | 40km | kamu | Kuning hijau |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/ -C33 | 40km | kamu | oker kuning |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/ -C35 | 40km | kamu | Merah Jambu |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/ -C37 | 40km | kamu | Krem |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/ -C39 | 40km | kamu | Putih |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/ -C41 | 40km | kamu | Perak |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/ -C43 | 40km | kamu | Hitam |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/ -C45 | 40km | kamu | Kuning Oranye |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm / -C47 | 40km | kamu | Abu-abu |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/ -C49 | 40km | kamu | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/ -C51 | 40km | kamu | Biru |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/ -C53 | 40km | kamu | Hijau |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/ -C55 | 40km | kamu | Kuning |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/ -C57 | 40km | kamu | Oranye |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/ -C59 | 40km | kamu | Merah |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/ -C61 | 40km | kamu | Cokelat |
Fitur
Aplikasi
Definisi PIN
3G SMPTE Video CWDM SFP, 1270nm-1610nm,40km Dual LC, MSA Pinout
