Detail produk:
|
| Nama Produk: | Video Digital 3G BiDi SFP | Bandwidth: | 50 Mbps - 2,97 Gbps |
|---|---|---|---|
| Panjang gelombang: | 1310nm-TX/1550nm-RX | Komponen Optik: | DFB+PIN |
| Penyambung: | LC sederhana | Penularan: | 10km untuk 3G-SDI |
| Jaminan: | 3 tahun | Kata kunci 1: | Modul Transceiver BiDi SD/HD/3G SFP |
| Kata kunci 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Menyoroti: | MSA SFP BiDi,Video SFP BiDi,Modul Transceiver 10km |
||

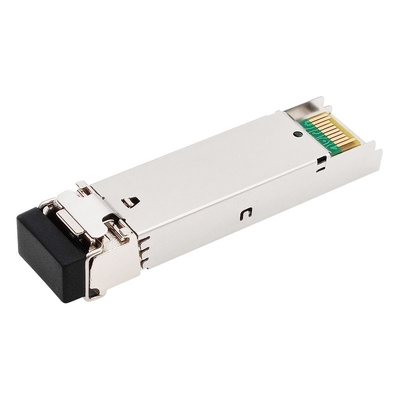

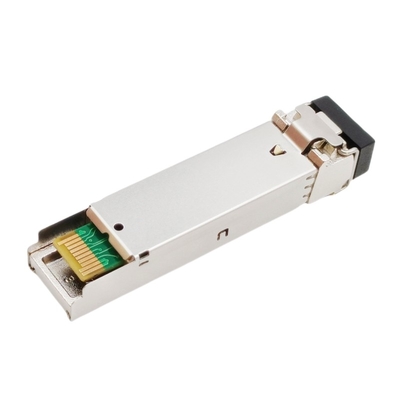

3G BiDi SFP 1310nm-TX/1550nm-RX 10km Video Pola Patologis Modul Transceiver untuk SD/HD/3G-SDI LC SMF DMI MSA Pinout
Spesifikasi Fungsional
| Nama Produk | Video Digital 3G BiDi SFP | Bagian/Nomor | GTS-B3530-10DC |
| Kecepatan Data | 2.97Gb/dtk | Pinout MSA | Ya |
| Tipe-Modul | Pemancar | Suhu Operasi | 0 °C hingga 70 °C |
| Panjang gelombang | 1310nm-TX/1550nm-RX | Jarak | 10km |
| Penyambung | LC | Media | SMF |
| Jenis Pemancar | DFB BiDi | Jenis Penerima | PIN |
| Tegangan Catu Daya | 3.3V | Total Arus (Khas) | 200mA |
| Daya Optik TX | -5~0dBm | Terima Sensitivitas | < -18dB (PRBS 223-1, BER=1E-12 ) |
| Rasio Kepunahan | >5.0dB | anggaran daya | 13dB |
| Pola Patologis | bawaan | Diagnostik | Ya |
| OEM/ODM | Didukung | Warnty | 3 tahun |
| Aplikasi | SD/HD/3G SDI | ||
Keterangan

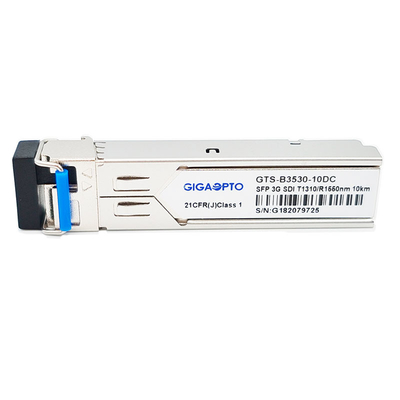

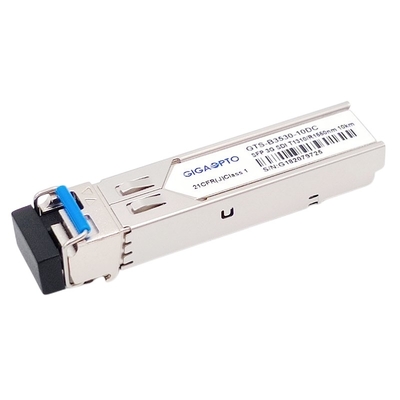

GTS-B3530-10DC Gigaopto adalah modul transceiver optik SFP dua arah serat 1 yang dirancang untuk mengirim dan menerima sinyal digital serial optik seperti yang didefinisikan dalam SMPTE 297-2006.
Transceiver dirancang untuk mengirimkan/menerima kecepatan data dari 50Mbps ke 2.97Gbps dan mendukung pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M, jarak maksimum 10 km dapat dicapai dengan sinyal patologis 3Gbps melalui satu -mode fiber (SMF) dengan konektor LC simpleks
Transceiver terdiri dari tiga bagian: pemancar laser DFB 1310nm, fotodioda PIN 1550nm yang terintegrasi dengan trans-impedance pre-amplifier (TIA), Reclocker, dan pengontrol MCU.Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui I2C.
Fitur
Aplikasi
Definisi PIN
