Detail produk:
|
| Nama Produk: | Transceiver Optik 3G SMPTE BiDi | Bandwidth: | 50Mb/dtk - 2,97Gb/dtk |
|---|---|---|---|
| Panjang gelombang: | TX1550nm/RX1310nm | Komponen: | Laser/PIN DFB |
| Penyambung: | LC sederhana | Jarak: | 10km untuk 3G-SDI |
| Kata kunci 1: | Modul BiDi SD/HD/3G SFP | Kata kunci 2: | SFP siaran SD/HD/3G |
| Menyoroti: | 3Gb/S Single Mode BiDi SFP,10km Single Mode BiDi SFP,BiDi SFP Module |
||

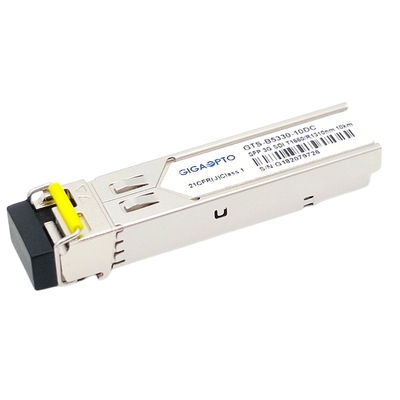

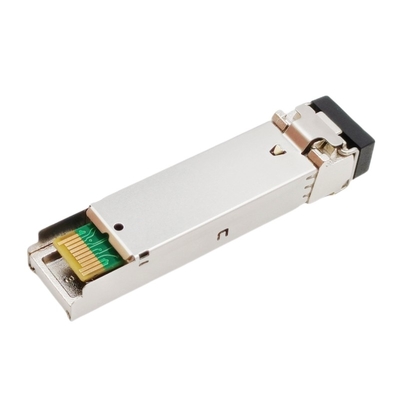

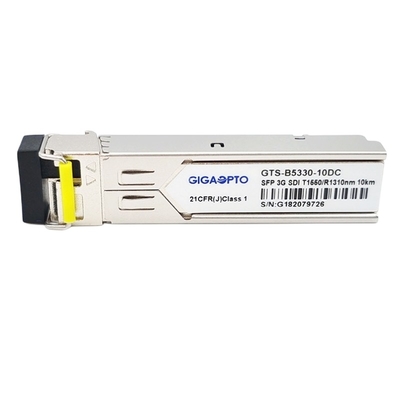

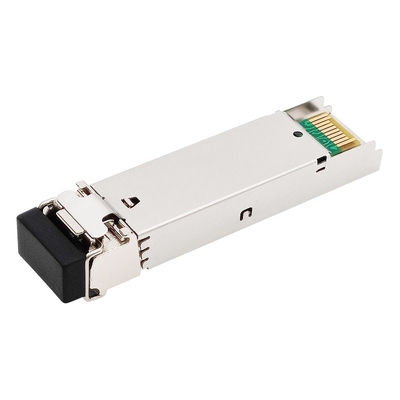

3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km Modul Pemancar dan Penerima untuk SD/HD/3G-SDI LC SMF DDM
Spesifikasi Fungsional
| Pnama produk | 3G SMPTE BiDi SFP | Bagian/Nomor | GTS-B5330-10DC |
| Kecepatan Bit | 50Mbit/dtk - 2,97Gbit/dtk | Pinout MSA | Ya |
| Tipe-Modul | Pemancar + Penerima | suhu | Com. |
| Panjang gelombang | TX1550nm/RX1310nm | Jarak Serat | 10km |
| Penyambung | LC sederhana | Jenis serat: | SMF |
| Tipe LD | DFB BiDi | Tipe PD | PIN |
| Tegangan Catu Daya | 3.3V | Total Arus (Khas) | 200mA |
| Daya TX (dBm) | -5~0dBm | Sensitivitas untuk SMPTE 424M 2,97 Gb/dtk | < -18dBm (Patologis) |
| Sensitivitas untuk SMPTE 292M 1.485 Gb/s | < -20dBm (Patologis) | ||
| Rasio Kepunahan | >5.0dB | Kekuasaan-anggaran | 12dB |
| Pola Patologis | Mendukung | DDM | Ya |
| Keamanan Laser | Kelas 1 | OEM/ODM | Didukung |
| Protokol | SFP MSA | ||
| Aplikasi | SD/HD/3G SDI | ||
Keterangan
GTS-B5330-10DC Gigaopto adalah modul transceiver optik SFP dua arah serat 1 yang dirancang untuk mengirim dan menerima sinyal digital serial optik seperti yang didefinisikan dalam SMPTE 297-2006.
Transceiver dirancang untuk mengirimkan/menerima kecepatan data dari 50Mbps ke 2.97Gbps dan mendukung pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M, jarak maksimum 10 km dapat dicapai dengan sinyal patologis 3Gbps melalui satu -mode fiber (SMF) dengan konektor LC simpleks
Itu dengan pemancar laser DFB 1550nm.Bagian penerima menggunakan preamplifier detektor 1310nm terintegrasi yang dipasang di header optik dan IC pasca-penguat pembatas.
Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui I2C.
Catatan: Unit dua arah ini harus digunakan dengan transceiver lain atau peralatan jaringan dengan panjang gelombang komplementer.
Fitur
Aplikasi
Definisi PIN
