Detail produk:
|
| Nama Produk: | SD/HD/3G SDI Bi-Directional SFP Transceiver | Kecepatan Data: | 3Gb/dtk |
|---|---|---|---|
| Panjang gelombang: | TX1310nm/RX1550nm | Komponen: | DFB + PIN |
| Antarmuka: | LC | Mencapai: | 40km untuk 3G-SDI |
| Jaminan: | 3 tahun | OEM/ODM: | didukung |
| Kata kunci: | Modul Transceiver BiDi SD/HD/3G SFP | ||
| Menyoroti: | SDI Video SFP Transceiver,3G Video SFP Transceiver,SDI Transceiver |
||

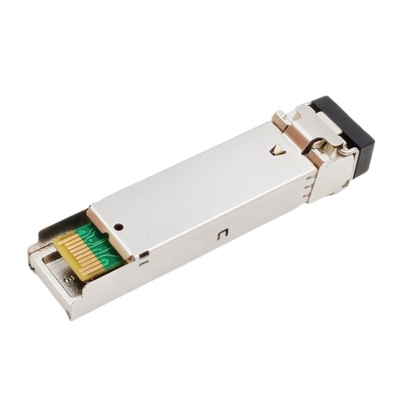

SD/HD/3G SDIVideoSFP BIDModul Transceiver LC TX1310nm RX1550nm 40km MSA
Spesifikasi Fungsional

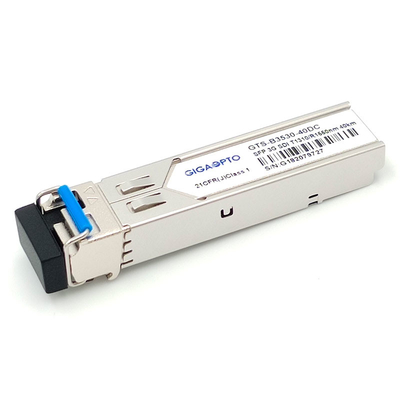

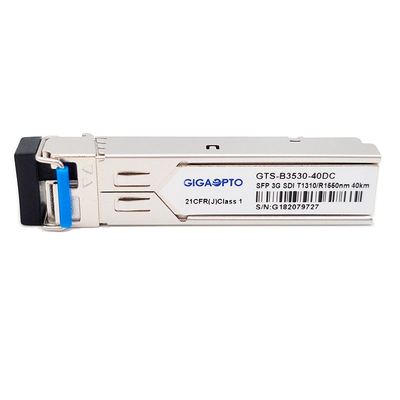

| Nama Produk | 3G SDI Bi-Directional SFP | Nomor Bagian | GTS-B3530-40DC |
| Kecepatan Data | 2.97Gb/dtk | Pinout MSA/Non-MSA | MSA |
| Tipe-Modul | Pemancar | Suhu Operasi | 0 °C hingga 70 °C |
| Panjang gelombang | TX1310nm/RX1550nm | Jarak Optik Maks | 40km |
| Penyambung | LC Simpleks UPC | Jenis Kabel | SMF |
| Jenis Pemancar | DFB BiDi | Jenis Penerima | PIN |
| Tegangan Catu Daya | 3.3V | Total Arus (Maks) | 450mA |
| Daya Optik TX | -2~ +3dBm | Sensitivitas Rx (3G-SDI) | < -18dB (PBRS)2 |
| Sensitivitas Rx (HD-SDI) | <-21dB (PBRS)2 | ||
| Sensitivitas Rx (SD-SDI) | < -22dB (PBRS)2 | ||
| Rasio Kepunahan | >5.0dB | Kelebihan muatan | > 0dBm |
| Pola Patologis | Mendukung | DDM | Ya |
| OEM/ODM | Didukung | Jaminan | 3 tahun |
| Aplikasi | Standar Serial Digital Interface (SDI) Antarmuka listrik-optik yang kompatibel dengan SMPTE 297-2006 Tampilan digital jarak jauh atau sistem pengawasan keamanan Siaran video profesional Sistem bioskop digital |
||
Keterangan
GTS-B3530-40DC Gigaopto adalah modul transceiver optik BiDi SFP 1 serat yang dirancang untuk mengirim dan menerima sinyal digital serial optik seperti yang didefinisikan dalam SMPTE 297-2006.
Transceiver dirancang untuk mengirimkan/menerima kecepatan data dari 50Mbps ke 2.97Gbps dan mendukung pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M, jarak maksimum 40 km dapat dicapai dengan sinyal patologis 3Gbps melalui satu -mode fiber (SMF) dengan konektor LC simpleks
Itu dengan pemancar laser DFB 1310nm.Bagian penerima menggunakan preamplifier detektor 1550nm terintegrasi yang dipasang di header optik dan IC pasca-penguat pembatas.
Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui I2C.
Catatan: Unit dua arah ini harus digunakan dengan transceiver lain (GTS-B5330-40DC kami) atau peralatan jaringan dengan panjang gelombang komplementer.
Fitur
Aplikasi
Definisi PIN
