Detail produk:
|
| Nama Produk: | 3G SDI BiDi SFP Transceiver | Kecepatan Bit: | 50 Mb/dtk - 2,97 Gb/dtk |
|---|---|---|---|
| Panjang gelombang: | TX1550nm/RX1310nm | Komponen: | DFB Lase, PIN |
| Penyambung: | LC sederhana | Jarak: | 40km untuk 3G-SDI |
| Jaminan: | 3 tahun | OEM/ODM: | didukung |
| Kata kunci: | SFP Video Digital 3G | ||
| Menyoroti: | Modul Penerima Pemancar RX1310nm,Modul Penerima Pemancar TX1550nm,SMPTE SFP |
||

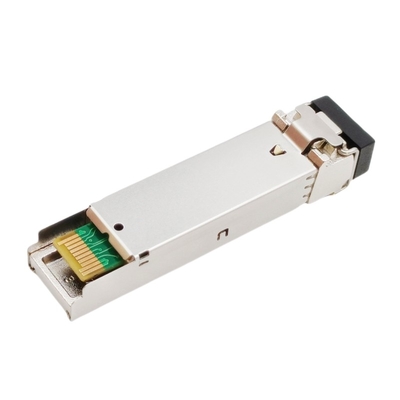

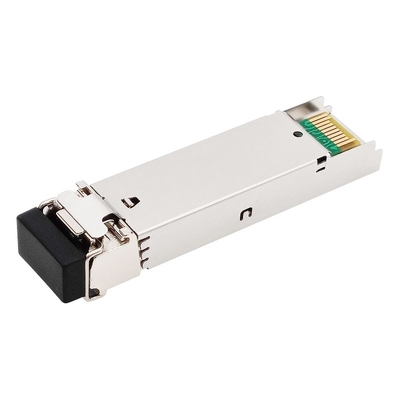

3Gb/s BiDi SFP TX1550nm/RX1310nm 40km Video Pola Patologis Modul Transceiver untuk SD/HD/3G-SDI LC SMF DDM MSA Pinout
Spesifikasi Fungsional
| Nama Produk | 3G SDI BiDi SFP | Bagian/Nomor | GTS-B5330-40DC |
| Kecepatan Bit | 50Mb/dtk - 2,97Gb/dtk | penetapan PIN | MSA |
| Tipe Modul | Pemancar + Penerima | Suhu | Com. |
| Panjang gelombang | TX1550nm/RX1310nm | Jarak Serat | 40km @ G.652 |
| Antarmuka | LC sederhana | Jenis serat: | Serat mode tunggal |
| Jenis Pemancar | DFB BiDi | Jenis Penerima | PIN |
| Tegangan Pasokan | 3.3V | Saat Ini (Maks) | 450mA |
| Daya Optik TX | -2~ +3dBm | Sensitivitas Rx (3G-SDI) | < -18dB (PBRS)2 |
| Sensitivitas Rx (HD-SDI) | <-21dB (PBRS)2 | ||
| Sensitivitas Rx (SD-SDI) | < -22dB (PBRS)2 | ||
| Rasio Kepunahan | >5.0dB | Saturasi Penerima | > 0dBm |
| Pola Patologis | bawaan | Diagnostik waktu nyata | Didukung |
| OEM/ODM | Didukung | Protokol | SFP MSA |
| Aplikasi | SMPTE 297-2006 Antarmuka Listrik-ke-Optik yang Sesuai dengan Router Video Kepadatan Tinggi | ||
Keterangan

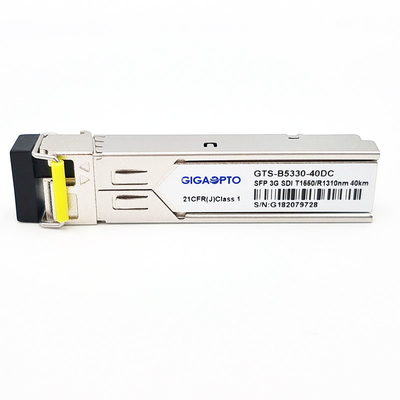

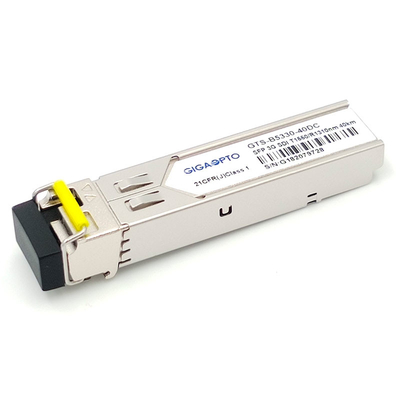

GTS-B5330-40DC Gigaopto adalah modul transceiver optik BiDi SFP 1 serat yang dirancang untuk mengirim dan menerima sinyal digital serial optik seperti yang didefinisikan dalam SMPTE 297-2006.
Transceiver dirancang untuk mengirimkan/menerima kecepatan data dari 50Mbps ke 2.97Gbps dan mendukung pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M, jarak maksimum 40 km dapat dicapai dengan sinyal patologis 3Gbps melalui satu -mode fiber (SMF) dengan konektor LC simpleks
Itu dengan pemancar laser DFB 1310nm.Bagian penerima menggunakan preamplifier detektor 1550nm terintegrasi yang dipasang di header optik dan IC pasca-penguat pembatas.
Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui I2C.
Catatan: Unit dua arah ini harus digunakan dengan transceiver lain (GTS-B3530-40DC kami) atau peralatan jaringan dengan panjang gelombang komplementer.
Fitur
Aplikasi
Definisi PIN
