Detail produk:
|
| Nama Produk: | Pemancar SDI 3G | Kecepatan Bit: | 3Gb/dtk |
|---|---|---|---|
| Panjang gelombang (TX): | 1310nm | Tugas Pin: | MSA |
| Konektor Optik: | LC | Jarak: | 10km |
| DDM: | Ya | Jaminan: | 3 tahun |
| Kata kunci: | Pemancar Tunggal SDI | ||
| Menyoroti: | 3G Video SFP Transceiver,TX1310nm Video SFP Transceiver,HD SDI SFP |
||
3Gb/s 1310nm 10km DOM LC SMF Pemancar Tunggal Video Pola Patologis Modul Pemancar MSA Pinout
Spesifikasi Fungsional
| Nama Produk | Pemancar 3G HD/SDI SFP | Nomor Bagian | GTS-L1330-40DCT |
| Bandwidth | 50Mbps - 2.97Gbps | Tugas Pin | MSA |
| Tipe-Modul | TX tunggal | Kisaran suhu | Komersial |
| Pusat Panjang Gelombang (TX) | 1310nm | Kabel | 10 kilometer |
| Penyambung | LC Simpleks | Tipe Serat | SMF |
| Tipe LD | Laser DFB | Tipe PD | T/A |
| Tegangan Catu Daya | +3.3V | Total Arus (Maks) | 400mA |
| Daya Keluaran TX | -5~0dBm | UGD. | >5.0dB |
| Pola Patologis | Dengan | DDMI | Didukung sebagai default |
| OEM/ODM | Didukung | Protokol | SFP MSA |
| Aplikasi | SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M | ||
Keterangan

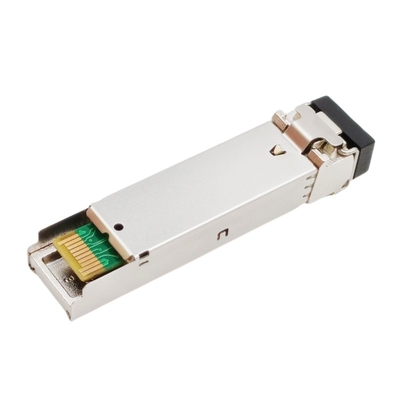

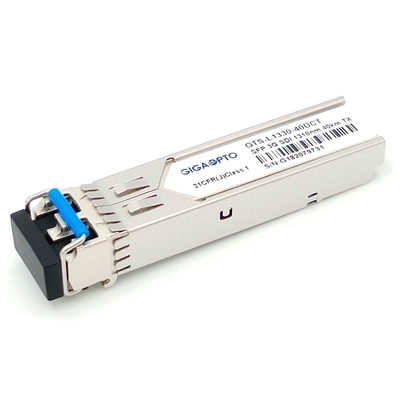

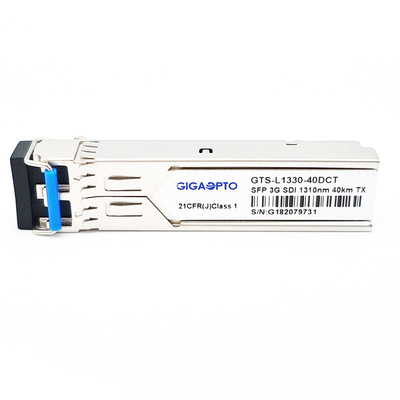

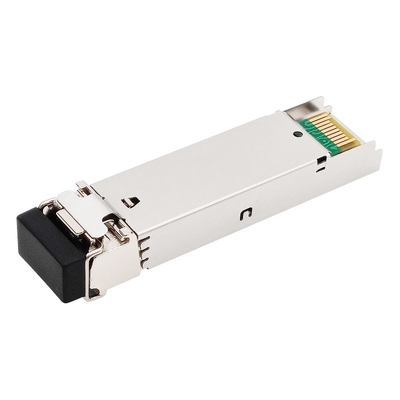

Modul Pemancar Tunggal GTS-L1330-40DCT 3G SDI Gigaopto adalah modul pemancar mode tunggal optik saluran ganda yang dirancang untuk mengirimkan sinyal digital serial optik seperti yang didefinisikan dalam SMPTE 297-2006.
Mendukung dari 50Mbps ke 3Gbps dan dirancang khusus untuk mentransmisikan pola patologis SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M SDI.
Pemancar ini terdiri dari dua bagian: pemancar laser DFB dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I, dapat mengirimkan sinyal dari 50Mbps ke transmisi 3Gbps mencapai hingga 40km dengan sinyal patologis 3Gbps.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas, sepenuhnya sesuai dengan standar SFP MSA, SFF-8472.Built-in digital diagnostik monitoring (DDM) memungkinkan akses ke parameter operasi real-time.
Sangat cocok untuk aplikasi penyiaran digital definisi tinggi.
Fitur
Aplikasi
Definisi PIN
HD-SDI SD-SDI 3G-SDI SFP Video Pemancar TX1310nm 40KM Saja
Catatan: Society of Motion Picture and Television Engineers kependekan dari SMPTE memiliki standar untuk menangani sinyal video definisi tinggi dengan pola patologis.Standar SMPTE saat ini membutuhkan 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) dan 424M (3G-SDI).
SMPTE 297-2006: Standar ini mendefinisikan antarmuka serat optik untuk transmisi dan penerimaan sinyal SDI pada berbagai kecepatan data: 3G ~ 12G
SMPTE 259M: 143 hingga 360 Mb/dtk
SMPTE 344M: 540 Mb/dtk
SMPTE 292: 1,485 dan 1,485/1,001 Gb/s
SMPTE 424M: 2,97 dan 2,97/1,001 Gb/dtk
Kecepatan bit ini cukup untuk video 1080p pada 50 atau 60 frame per detik.
