Detail produk:
|
| Nama Produk: | Modul Pemancar Tunggal Video 3Gbps | Bandwidth: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| Panjang gelombang: | TX-1310nm tanpa RX | Tugas Pin: | Pinout Non MSA |
| Antarmuka: | LC Simpleks | Jangkauan Kabel: | 40km |
| Suhu: | Komersial | DDMI: | didukung |
| Kata kunci: | Pemancar Optik SFP Video 3Gbps | ||
| Menyoroti: | LC Simplex Video SFP Transceiver,1310nm Video SFP Transceiver,40km SFP Transmitter |
||

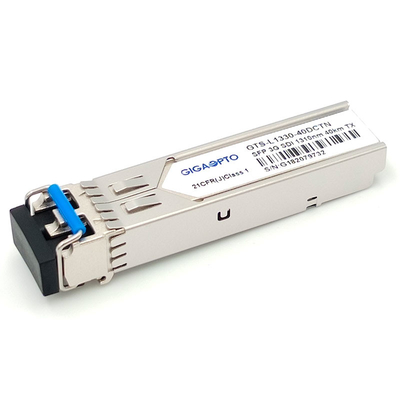

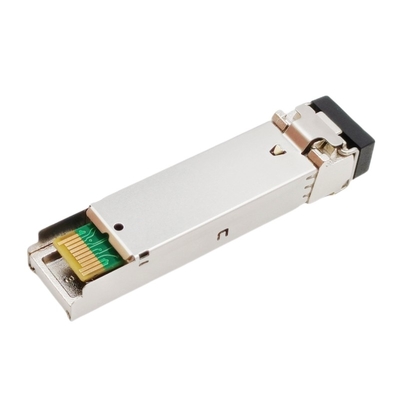

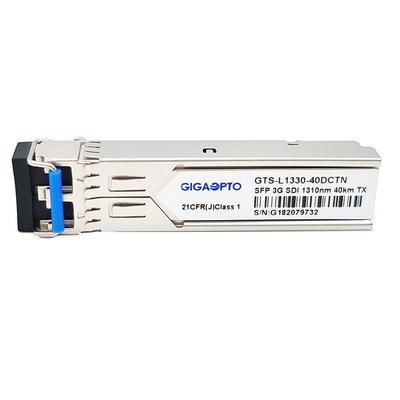

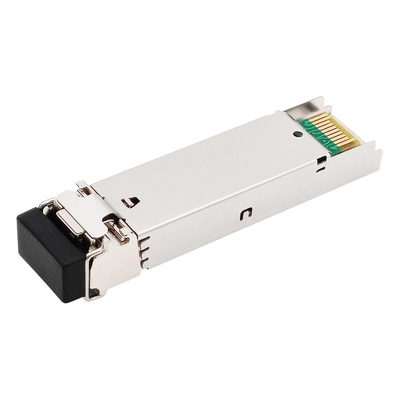

Non MSA 3G-SDI SFP Tx Only 1310nm 40km Video Pola Patologis Modul Pemancar Tunggal DDM Untuk SD/HD/3G SDI
Spesifikasi Fungsional
| Nama Produk | Pemancar Tunggal Video SFP 3Gbps | P/T | GTS-L1330-40DCTN |
| Sedikit Rata | Hingga 2,97 Gb/dtk | Tugas Pin | Pinout Non MSA |
| Tipe Modul | TX tunggal | C-temp. | 0 hingga 70 °C |
| Panjang gelombang (TX) | 1310nm | Jangkauan Kabel | 10km |
| Konektor Optik | LC Simpleks | Media | Serat mode tunggal |
| Pemancar | Laser DFB | Komponen Penerima | T/A |
| Tegangan Catu Daya | 3.3V | Saat Ini (Maks) | 350mA |
| Meluncurkan Kekuatan | -2~+3dBm | ER | >5.0dB |
| Pola Patologis | Dukungan sebagai default | DDM | Dengan |
| OEM/ODM | Ya | MTBF | 1.000.000 Jam |
| Aplikasi | SD/HD/3G SDI | ||
Keterangan
Gigaopto's GTS-L1330-40DCTN 3G SDI Video SFP Single Transmitter dirancang untuk aplikasi transmisi video saluran tunggal lebih dari jarak 40km pada SMF melalui Panjang gelombang 1310nm dengan konektor LC simpleks, Mendukung kecepatan data dari 50Mb/s hingga 2,97Gb/s.
Pemancar ini dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M.
Pemancar ini terdiri dari dua bagian: pemancar laser DFB dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Ini dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas, sepenuhnya sesuai dengan SFP MSA, fungsi pemantauan diagnostik digital waktu nyata tersedia sebagai default oleh SFF-8472.
Fitur
Aplikasi
Definisi PIN
Catatan: Society of Motion Picture and Television Engineers kependekan dari SMPTE memiliki standar untuk menangani sinyal video definisi tinggi dengan pola patologis.Standar SMPTE saat ini membutuhkan 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) dan 424M (3G-SDI).
SMPTE 297-2006: Standar ini mendefinisikan antarmuka serat optik untuk transmisi dan penerimaan sinyal SDI pada berbagai kecepatan data: 3G ~ 12G
SMPTE 259M: 143 hingga 360 Mb/dtk
SMPTE 344M: 540 Mb/dtk
SMPTE 292: 1,485 dan 1,485/1,001 Gb/s
SMPTE 424M: 2,97 dan 2,97/1,001 Gb/dtk
Kecepatan bit ini cukup untuk video 1080p pada 50 atau 60 frame per detik.
