Pemancar SFP Video MSA 3Gbps 1550nm 40km Untuk SD HD 3G SDI

MSA 3G-SDI SFP Tx Only 1550nm 40km Video Pola Patologis Modul Pemancar Tunggal DDM

Spesifikasi Fungsional

Keterangan

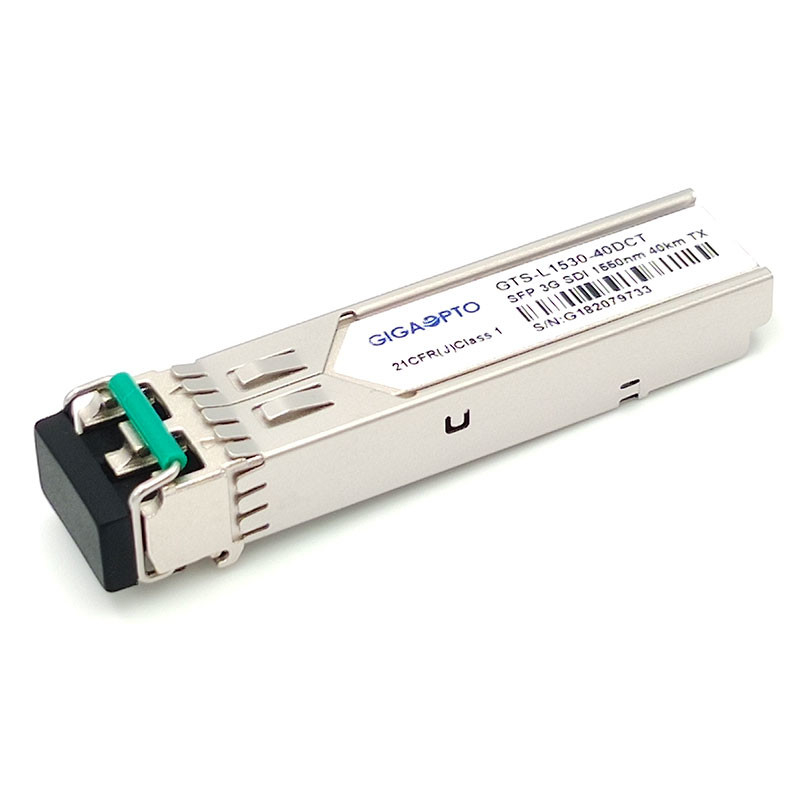

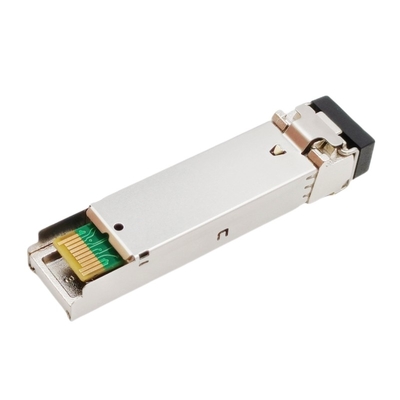

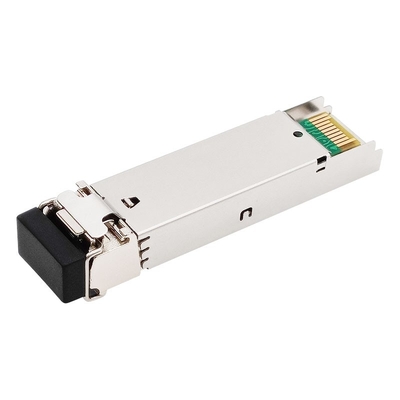

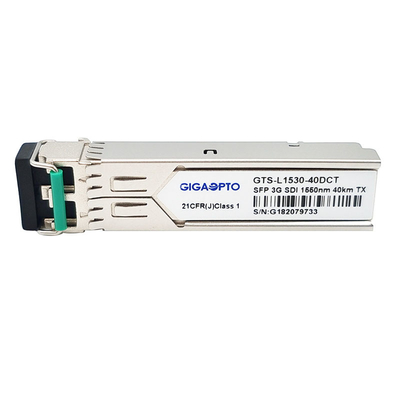

Gigaopto's GTS-L1530-40DCT 3G Video SFP Single-TX Module dirancang untuk aplikasi transmisi video saluran tunggal lebih dari 40km transmisi pada SMF melalui 1550nm Panjang gelombang dengan konektor LC simpleks.Mendukung kecepatan data dari 50Mb/s hingga 2.97Gb/s, Pemancar ini dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M.

Pemancar ini terdiri dari dua bagian: pemancar laser DFB dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.

Fitur

• Mendukung pola patologis video untuk SD-SDI, HD-SDI dan 3G-SDI
• Kompatibel dengan SMPTE 297-2006
• Transmisi sinyal bebas kesalahan yang kuat dari 50Mb/dtk hingga 3Gb/dtk & hingga 40km SMF
• Laser DFB 1550nm
• Kandang logam untuk EMI Bawah
• Pemantauan Diagnostik Digital
• Kompatibel dengan RoHS
• + 3.3V catu daya tunggal
• Suhu casing pengoperasian: Standar: 0 hingga +70 °C

Aplikasi

• Konverter Optik Listrik 3G-SDI/HD-SDI/SD-SDI
• Konverter Listrik Optik 3G-SDI/HD-SDI/SD-SDI
• Tampilan digital jarak jauh atau sistem pengawasan keamanan
• Siaran video profesional
• Sistem bioskop digital

Definisi PIN

Catatan: Society of Motion Picture and Television Engineers kependekan dari SMPTE memiliki standar untuk menangani sinyal video definisi tinggi dengan pola patologis.Standar SMPTE saat ini membutuhkan 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) dan 424M (3G-SDI).

SMPTE 297-2006: Standar ini mendefinisikan antarmuka serat optik untuk transmisi dan penerimaan sinyal SDI pada berbagai kecepatan data: 3G ~ 12G

SMPTE 259M: 143 hingga 360 Mb/dtk

SMPTE 344M: 540 Mb/dtk

SMPTE 292: 1,485 dan 1,485/1,001 Gb/s

SMPTE 424M: 2,97 dan 2,97/1,001 Gb/dtk

Kecepatan bit ini cukup untuk video 1080p pada 50 atau 60 frame per detik.
