Detail produk:
|
| Nama Produk: | 3G SMPTE SFP Tunggal TX | Kecepatan Bit (Gb/dtk): | 50M - 2.97G |
|---|---|---|---|
| Pusat Panjang Gelombang: | TX1550nm tanpa Penerima | Tugas Pin: | Pin-out NON MSA |
| Komponen Optik: | Laser DFB | Penularan: | 40KM di SMF |
| Dukungan Pola Patologis Video: | Ya | Kata kunci: | Pemancar Video 3G |
| Menyoroti: | Pemancar SFP Video Non MSA,Pemancar SFP Video 1550nm,SFP TX |
||
SMPTE 3Gb/s SFP Pemancar Tunggal 1550nm DFB 40km Mendukung Pola Patologis Video untuk SD-SDI, HD-SDI dan 3G-SDI Non MSA
Spesifikasi Fungsional
| Nama Produk | 3G SMPTE SFP Tunggal TX | Bagian No. | GTS-L1530-40DCTN |
| Rata-Rata (Gb/dtk) | 50M - 2.97G | Tugas Pin | Pin-out Non MSA |
| Tipe Modul | Hanya Pemancar | Suhu Operasi | 0 ° hingga 70 ° |
| Panjang gelombang (TX) | 1550nm | Transmisi Serat | 40km |
| Jenis konektor | LC | Jenis serat: | SMF |
| Pemancar | Laser DFB | Penerima | T/A |
| Tegangan Catu Daya | 3.3V | Saat Ini (Maks) | 350mA |
| Meluncurkan Kekuatan | -2~+3dBm | ER | >5.0dB |
| Pola Patologis | Dukungan sebagai default | DDM | Ya |
| OEM/ODM | Mendukung | Protokol | SFP MSA |
| Aplikasi | SD/HD/3G SDI | ||
Keterangan

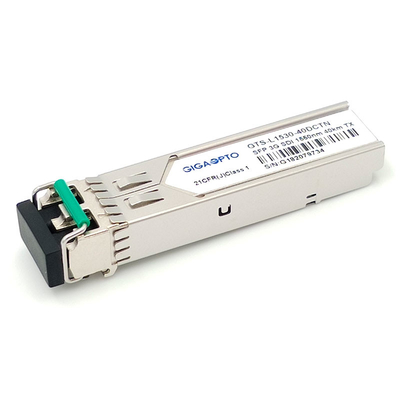

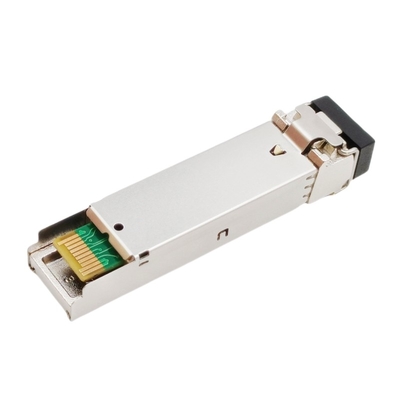

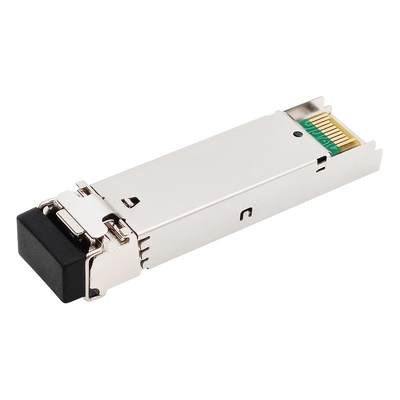

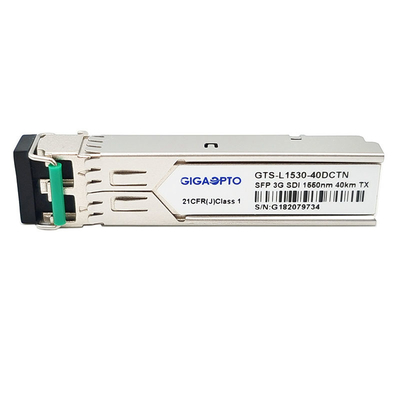

Modul Pemancar TX Tunggal GTS-L1530-40DCTN 3G SMPTE SFP Gigaopto dirancang untuk aplikasi transmisi video 1 saluran melalui transmisi 40km pada serat mode tunggal melalui Panjang gelombang 1550nm dengan konektor LC simpleks.Mendukung kecepatan data dari 50Mb/s hingga 2,97Gb/s.Pemancar ini dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M.
Pemancar ini terdiri dari dua bagian: pemancar laser DFB dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Fitur
Aplikasi
Definisi PIN
Catatan: Society of Motion Picture and Television Engineers kependekan dari SMPTE memiliki standar untuk menangani sinyal video definisi tinggi dengan pola patologis.Standar SMPTE saat ini membutuhkan 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) dan 424M (3G-SDI).
SMPTE 297-2006: Standar ini mendefinisikan antarmuka serat optik untuk transmisi dan penerimaan sinyal SDI pada berbagai kecepatan data: 3G ~ 12G
SMPTE 259M: 143 hingga 360 Mb/dtk
SMPTE 344M: 540 Mb/dtk
SMPTE 292: 1,485 dan 1,485/1,001 Gb/s
SMPTE 424M: 2,97 dan 2,97/1,001 Gb/dtk
Kecepatan bit ini cukup untuk video 1080p pada 50 atau 60 frame per detik.
