3Gbps DVI Video SFP Transceiver CWDM Pemancar Tunggal MSA 1270nm-1610nm 20km SMF LC DDM

MSA3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP Video Pola Patologis Modul Pemancar Tunggal 20km SMF LC DDM

Spesifikasi Fungsional

Keterangan

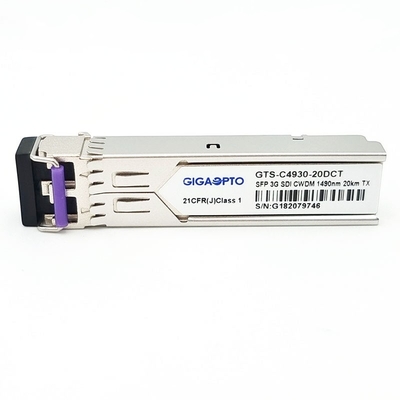

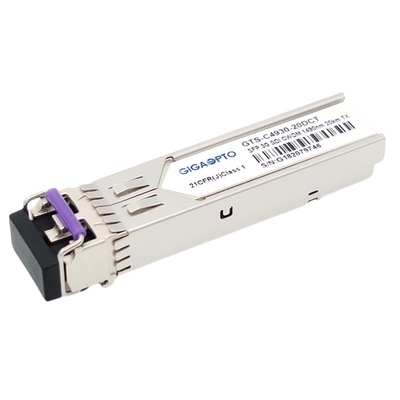

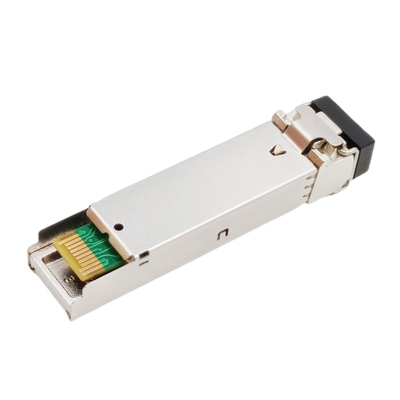

Gigaopto's GTS-Cxx30-20DCT 3G Video SFP Single-TX Module dirancang untuk aplikasi transmisi video saluran tunggal lebih dari 20KM melalui SMF melalui saluran panjang gelombang CWDM dari 1270nm hingga 1610nm (20nm setiap langkah) dengan konektor LC simpleks.Mendukung kecepatan data dari 50Mb/s hingga 2,97Gb/s.Pemancar ini dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M.

Pemancar ini terdiri dari dua bagian: pemancar laser DFB dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.

meminta informasi

Fitur

• Mendukung pola patologis video untuk SD-SDI, HD-SDI dan 3G-SDI
• Kompatibel dengan SMPTE 297-2006
• Transmisi sinyal bebas kesalahan yang kuat dari 50Mb/dtk hingga 3Gb/dtk & hingga 20km SMF

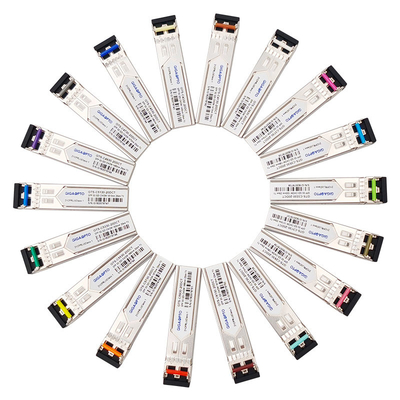

• Laser DFB 18CH CWDM
• Kandang logam untuk EMI Bawah
• Pemantauan Diagnostik Digital
• Kompatibel dengan RoHS
• + 3.3V catu daya tunggal
• Suhu casing pengoperasian: Standar: 0 hingga +70 °C

Aplikasi

• Konverter Optik Listrik 3G-SDI/HD-SDI/SD-SDI
• Konverter Listrik Optik 3G-SDI/HD-SDI/SD-SDI
• Tampilan digital jarak jauh atau sistem pengawasan keamanan
• Siaran video profesional
• Sistem bioskop digital

Definisi PIN

Catatan: Society of Motion Picture and Television Engineers kependekan dari SMPTE memiliki standar untuk menangani sinyal video definisi tinggi dengan pola patologis.Standar SMPTE saat ini membutuhkan 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) dan 424M (3G-SDI).

SMPTE 297-2006: Standar ini mendefinisikan antarmuka serat optik untuk transmisi dan penerimaan sinyal SDI pada berbagai kecepatan data: 3G ~ 12G

SMPTE 259M: 143 hingga 360 Mb/dtk

SMPTE 344M: 540 Mb/dtk

SMPTE 292: 1,485 dan 1,485/1,001 Gb/s

SMPTE 424M: 2,97 dan 2,97/1,001 Gb/dtk

Kecepatan bit ini cukup untuk video 1080p pada 50 atau 60 frame per detik.
