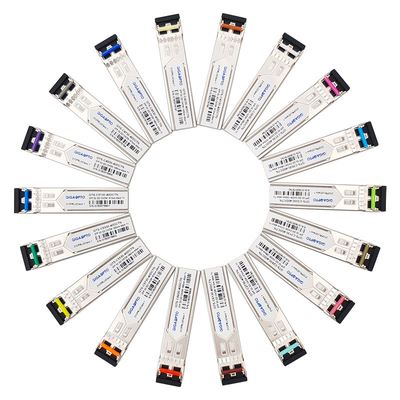

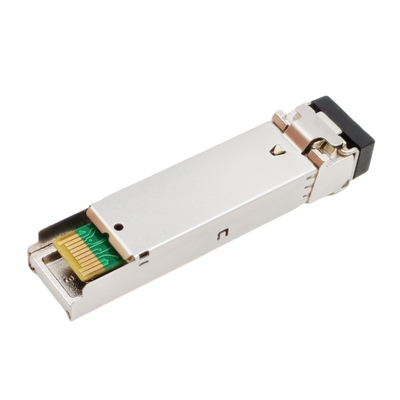

Modul Pemancar Tunggal 3G-SDI SFP CWDM 1270nm-1610nm 40KM SMF LC DDM Non MSA

Pemancar Optik SFP Video 3GbpsCWDM 1270nm-1610nm 40km SMF LC Dukungan untuk Sinyal Pola Patologis DDM Non MSA Pinout

Spesifikasi Fungsional

Keterangan

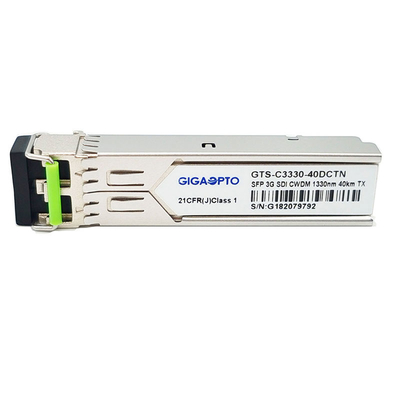

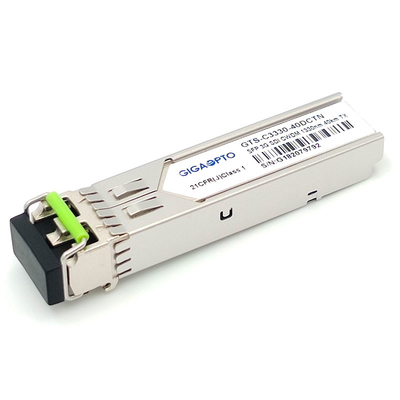

Modul Pemancar SFP GTS-Cxx30-40DCTN SMPTE 3G CWDM Gigaopto dirancang untuk aplikasi transmisi video saluran tunggal lebih dari 40km melalui SMF melalui saluran panjang gelombang CWDM dari 1270nm hingga 1610nm (20nm setiap langkah) dengan konektor LC simpleks.Mendukung kecepatan data dari 50Mb/s hingga 2,97Gb/s.Pemancar ini dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M dan SMPTE 424M.

Pemancar ini terdiri dari dua bagian: pemancar laser DFB dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.

meminta informasi

Fitur

• Mendukung pola patologis video untuk SD-SDI, HD-SDI dan 3G-SDI
• Kompatibel dengan SMPTE 297-2006
• Transmisi sinyal bebas kesalahan yang kuat dari 50Mb/dtk hingga 3Gb/dtk & hingga 40km SMF
• Laser DFB 18CH CWDM
• Pinout Non MSA
• Kandang logam untuk EMI Bawah
• Pemantauan Diagnostik Digital
• Kompatibel dengan RoHS
• + 3.3V catu daya tunggal
• Suhu casing pengoperasian: Standar: 0 hingga +70 °C

Aplikasi

• Konverter Optik Listrik 3G-SDI/HD-SDI/SD-SDI
• Konverter Listrik Optik 3G-SDI/HD-SDI/SD-SDI
• Tampilan digital jarak jauh atau sistem pengawasan keamanan
• Siaran video profesional
• Sistem bioskop digital

Definisi PIN

Catatan: Society of Motion Picture and Television Engineers kependekan dari SMPTE memiliki standar untuk menangani sinyal video definisi tinggi dengan pola patologis.Standar SMPTE saat ini membutuhkan 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) dan 424M (3G-SDI).

SMPTE 297-2006: Standar ini mendefinisikan antarmuka serat optik untuk transmisi dan penerimaan sinyal SDI pada berbagai kecepatan data: 3G ~ 12G

SMPTE 259M: 143 hingga 360 Mb/dtk

SMPTE 344M: 540 Mb/dtk

SMPTE 292: 1,485 dan 1,485/1,001 Gb/s

SMPTE 424M: 2,97 dan 2,97/1,001 Gb/dtk

Kecepatan bit ini cukup untuk video 1080p pada 50 atau 60 frame per detik.
