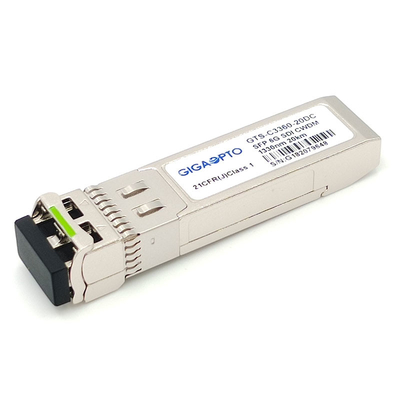

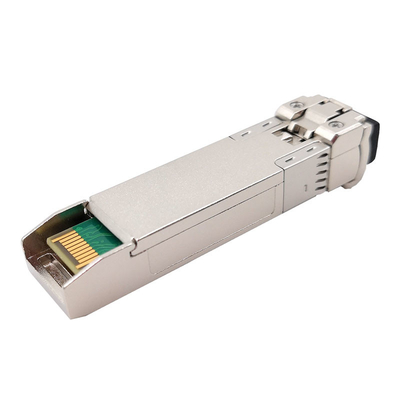

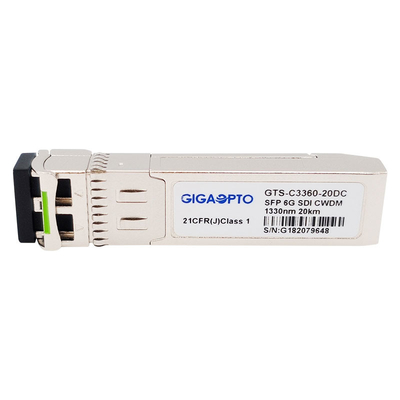

6Gbps CWDM 1270nm - Modul Transceiver Video 1450nm untuk SD/HD/3G/6G/SDI

6GbpsCWDM 1270nm - 1450nmModul Pemancar Video untuk SD/HD/3G/6G/SDI

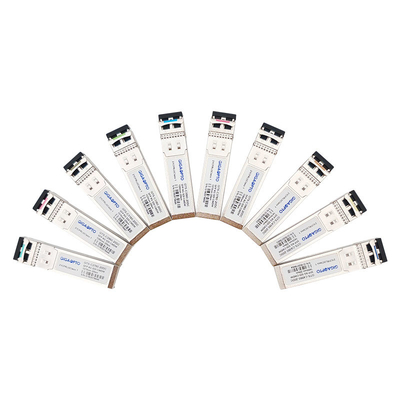

Deskripsi Produk dari6Seri Transceiver G-SDI CWDM SFP 1270nm~1450nm

Seri transceiver video 6Gbps ini adalah modul berkinerja tinggi dan hemat biaya untuk aplikasi transmisi video dua saluran.

Ini mendukung kecepatan data dari 50Mbps hingga 5,94Gbps dan dirancang khusus untuk kinerja yang kuat dengan adanya pola patologis SDI untuk kecepatan serial SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M dan ST-2081. Tautan maks mencapai hingga 20 km melalui Single -Mode Fiber (SMF) melalui panjang gelombang CWDM dari saluran 1270nm hingga 1450nm.

Transceiver mencakup tiga bagian: laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance pre-amplifier (TIA), Reclocker, dan pengontrol MCU.Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui I2C.

Spesifikasi Fungsional

Fitur

• Mendukung pola patologis video untuk SD-SDI, HD-SDI, 3G-SDI dan 6G-SDI
• Kecepatan data operasi dari 50Mbps hingga 5,94Gbps
• Selungkup logam, EMI rendah
• 1270nm-1450nm CWDM DFB laser, PIN fotodioda
• Jarak serat hingga 20km
• Catu daya 3.3V tunggal
• Antarmuka Konektor LC Dupleks
• Hot Pluggable
• Sesuai dengan SFP MSA dan SFF-8472
• Pemantauan diagnostik digital waktu nyata melalui antarmuka I2C
• Suhu kasus operasi:

0 °C hingga +70 °C

-40 °C hingga +85 °C

• Sesuai RoHS-6 dan Bebas Timbal

Aplikasi

• Kamera, Video, Pemantauan Keamanan, dll
• Antarmuka Layanan 4K /HDTV/SDTV

meminta informasi

Definisi PIN
