Detail produk:
|
| Nama Produk: | 6G SMPTE BIDI SFP | Kecepatan Bit: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Paket/Teknologi: | serat SFP 1 | Penyambung: | LC Simpleks |
| Mencapai: | 10km | Kata kunci: | 6G TX1310nm/RX1550nm |

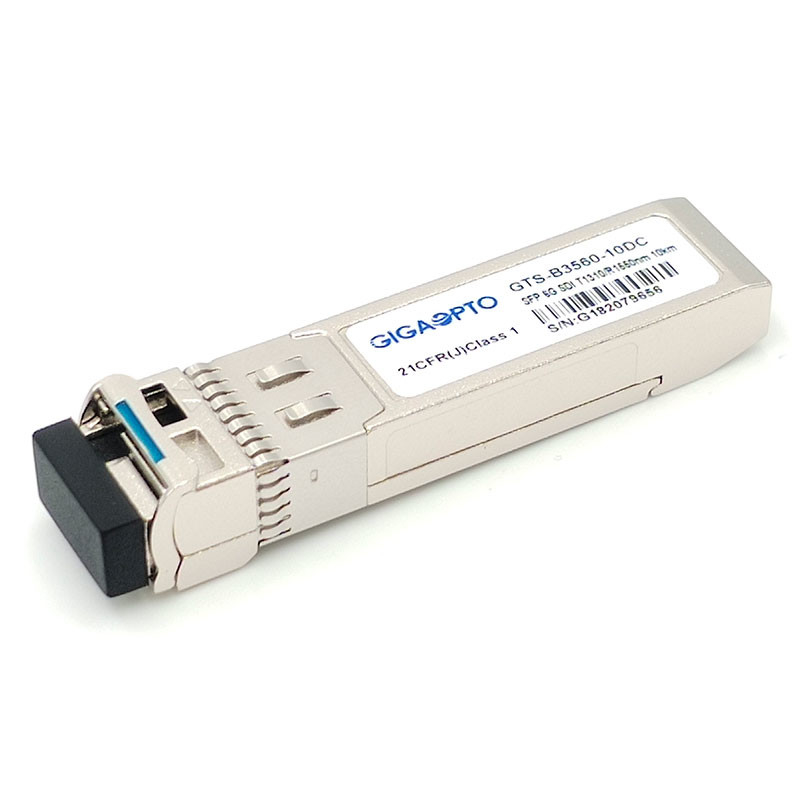

6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km Modul Transceiver MSA
Deskripsi Produk
GTS-B3560-10DC Gigaopto adalah salah satu modul transceiver optik SFP dua arah serat yang dirancang untuk aplikasi transmisi video.
Transceiver dirancang untuk mengirim/menerima kecepatan data dari 50Mbps hingga 5,94Gbps dan mendukung pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M dan ST-2081, jarak maksimum 10 km dapat dicapai dengan tingkat patologis 6Gbps sinyal melalui serat mode tunggal (SMF) dengan konektor LC simpleks.
Transceiver terdiri dari tiga bagian: pemancar laser DFB 1310nm, fotodioda PIN 1550nm yang terintegrasi dengan trans-impedance pre-amplifier (TIA), Reclocker, dan pengontrol MCU.Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui I2C.
Spesifikasi Fungsional
| Produk | 6G Video BiDi SFP | Nomor Bagian | GTS-B3560-10DC |
| Kecepatan Data Maks | 5,94Gb/dtk | Pinout MSA | Ya |
| Tipe-Modul | Pemancar + Penerima | Suhu Operasi | 0 °C hingga 70 °C /-40 °C hingga +85 °C |
| Pusat Panjang Gelombang | 1310nm-TX/1550nm-RX | Transmisi Serat | 10km |
| Antarmuka /Polandia | Simpleks LC UPC | Jenis serat: | SMF G.652 |
| Jenis Pemancar | DFB BiDi | Jenis Penerima | PIN |
| Tegangan Catu Daya | 3.3V | Total Arus (Khas) | 200mA |
| Daya Optik TX | -6~+1dBm | Terima Sensitivitas | < -14dB (PRBS 223-1, BER=1E-12 ) |
| Rasio Kepunahan | >7.0dB | Diagnostik Digital | Ya |
| Pola Patologis Video | Dukungan sebagai default | Bobot | 0,025kg |
| Aplikasi | SD/HD/3G/6G SDI | ||
Fitur
0 °C hingga +70 °C
-40 °C hingga +85 °C
Aplikasi
Definisi PIN
