6G SDI Video TX1550nm RX1310nm 10km BIDI Transceiver Module MSA

6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km Modul Transceiver MSA

Deskripsi Produk

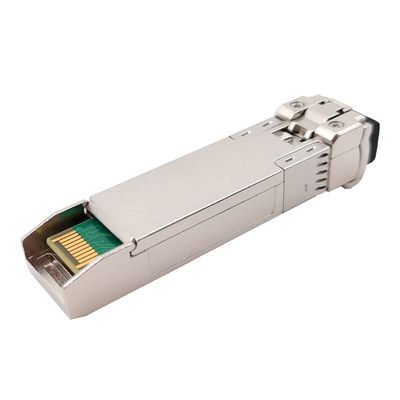

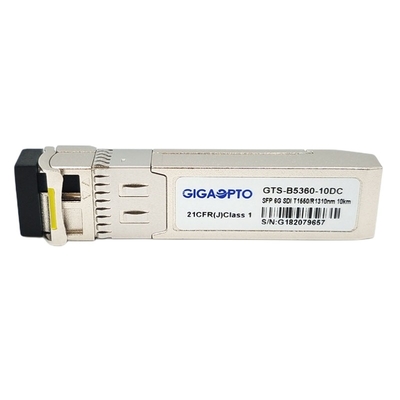

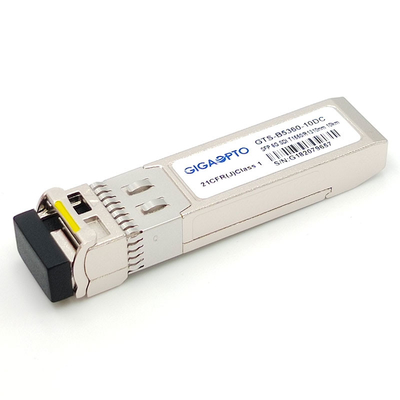

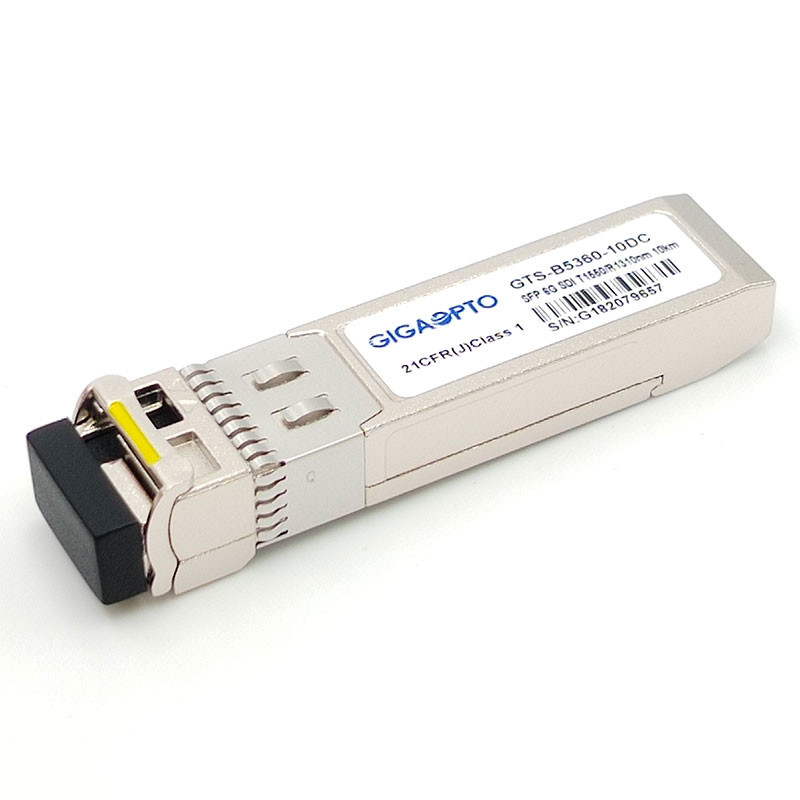

GTS-B5360-10DC Gigaopto adalah salah satu modul transceiver optik SFP dua arah serat yang dirancang untuk aplikasi transmisi video.

Transceiver dirancang untuk mengirim/menerima kecepatan data dari 50Mbps hingga 5,94Gbps dan mendukung pola patologis SDI untuk tingkat serial SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M dan ST-2081, jarak maksimum 10 km dapat dicapai dengan tingkat patologis 6Gbps sinyal melalui serat mode tunggal (SMF) dengan konektor LC simpleks

Transceiver terdiri dari tiga bagian: pemancar laser DFB 1310nm, fotodioda PIN 1550nm yang terintegrasi dengan trans-impedance pre-amplifier (TIA), Reclocker, dan pengontrol MCU.Transceiver sesuai dengan SFP Multi-Source Agreement (MSA), dengan konektor SFP+ 20-pin untuk memungkinkan kemampuan hot plug.Fungsi diagnostik digital tersedia melalui I2C.

Spesifikasi Fungsional

Fitur

• Mendukung pola patologis video untuk SD-SDI, HD-SDI, 3G-SDI dan 6G-SDI
• Kecepatan data operasi dari 50Mbps hingga 5,94Gbps
• Selungkup logam, EMI rendah
• Pemancar DFB 1550nm-TX dan detektor foto PIN 1310nm-RX
• Jarak serat hingga 10 km dengan konektor dupleks LC
• Catu daya 3.3V tunggal
• Hot Pluggable, konsumsi daya rendah
• Sesuai dengan SFP MSA dan SFF-8472
• Pemantauan diagnostik digital waktu nyata melalui antarmuka I2C
• Suhu kasus operasi:

0 °C hingga +70 °C

-40 °C hingga +85 °C

• Sesuai RoHS-6 dan Bebas Timbal

Aplikasi

• Kamera, Video, Pemantauan Keamanan, dll
• Antarmuka Layanan 4K /HDTV/SDTV

Definisi PIN
