Detail produk:
|
| Nama barang: | Pemancar Ganda SDI BIDI 6G | Kecepatan: | 50Mb/dtk - 5,94Gb/dtk |
|---|---|---|---|
| Teknologi: | Dual TX dalam satu BOSA, BIDI | Pusat Panjang Gelombang: | 1310nm_TX1/1490nm_TX2 |
| Konektor Optik: | LC Simpleks | Panjang kabel: | 10km |
| MSA/Non MSA: | NON MSA |

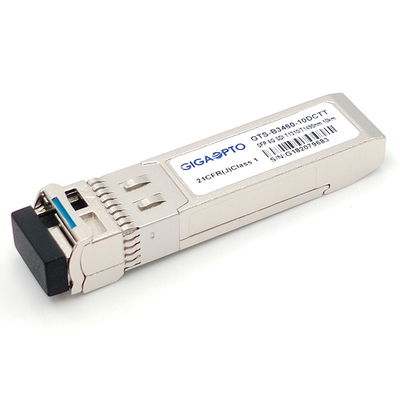

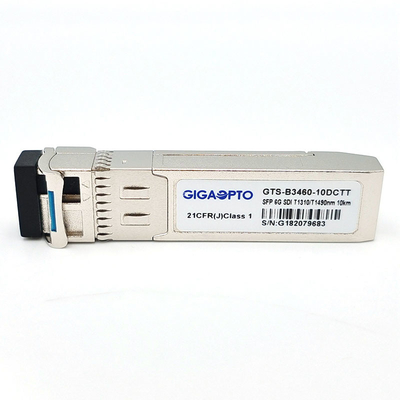

6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC Modul Pemancar Ganda Non-MSA
Spesifikasi Fungsional
| Nama barang | Pemancar Ganda SDI SMPTE SFP 6G | P/T | GTS-B3460-10DCTT |
| Tipe Modul | TX ganda dalam BOSA, 1 serat | Kecepatan Bit Maks | 5,94Gbps |
| Faktor Bentuk | SFP BIDI | Lingkungan | Pengoperasian -5 hingga 70 °C |
| Pusat Panjang Gelombang (TX) | 1310nm_TX1/1490nm_TX2 | Jarak Serat Maks | 10km @ 9/125μm SMF |
| Antarmuka | Simpleks LC UPC | Jenis Kabel | Serat mode tunggal |
| Pemancar | DFB | Bagian Penerima | T/A |
| Tegangan Catu Daya | 3.3V | Arus suplai | 500mA (Maks) |
| Daya Keluar TX (dBm) | -8~0 dBm | Rasio Kepunahan | >3.5dB |
| Diagnostik Digital | Dukungan (bawaan) | Tugas Pin | Pinout Non-MSA |
| Aplikasi | SD/HD/3G/6G SDI | ||
Keterangan
GTS-B3460-10DCTT dari Gigaopto adalah modul pemancar saluran ganda Bi-Directional 1-serat yang dirancang untuk mengirimkan sinyal digital serial optik seperti yang didefinisikan dalam SMPTE 297-2006.Mendukung kecepatan data dari 143Mb/dtk hingga 5,94Gb/dtk. Modul pemancar ganda ini dirancang khusus untuk kinerja tangguh dengan adanya pola patologis SDI untuk laju serial SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M, dan ST-2081 .
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Itu dengan dua pemancar laser 1310 nm dan 1490 nm independen.Jarak maksimum 10 km dapat dicapai dengan sinyal patologis 6 Gb/s.
Fitur
Komersial: -5 °C ~ 70 °C
Aplikasi
Standar
PinDdefinisi
| PinTidak | Simbol | Nama/Deskripsi | Urutan Daya | Catatan |
| 1 | VeeT | Tanah Pemancar | 1 | |
| 2 | NC | Tidak terhubung | 3 | |
| 3 | NC | Tidak terhubung | 3 | |
| 4 | MOD_ABS | Modul Tidak Ada, Hubungkan ke VeeT di Modul | 3 | 1 |
| 5 | SCL | Garis Jam Antarmuka Serial 2-Kawat, LVTTL-I | 3 | 2 |
| 6 | SDA | Jalur Data Antarmuka Serial 2-Kawat, LVTTL-I/O | 3 | 2 |
| 7 | VeeT | Tanah Pemancar | 1 | |
| 8 | TD2+ |
Pemancar (1310nm) DATA Tidak Terbalik dalam. AC Terpasang.CML-I |
3 | |
| 9 | TD2- |
Pemancar (1310nm) DATA terbalik masuk. AC Terpasang.CML-I |
3 | |
| 10 | TX2_DIS |
Pemancar (1310nm) Nonaktifkan Input, LVTTL-I Tinggi: Pemancar mati Rendah: Pemancar aktif |
3 | 3 |
| 11 | Membelok | Tanah Penerima | 1 | |
| 12 | NC | Tidak terhubung | 3 | |
| 13 | NC | Tidak terhubung | 3 | |
| 14 | VeeT | Tanah Pemancar | 1 | |
| 15 | VccT | Catu Daya Pemancar | ke-2 | |
| 16 | VccT | Catu Daya Pemancar | ke-2 | |
| 17 | VeeT | Tanah Pemancar | 1 | |
| 18 | TD1+ |
Pemancar (1490nm) DATA Tidak Terbalik dalam. AC Terpasang.CML-I |
3 | |
| 19 | TD1- |
Pemancar (1490nm) DATA terbalik masuk. AC Terpasang.CML-I |
3 | |
| 20 | TX1_DIS |
Pemancar (1490nm) Nonaktifkan, LVTTL-I Tinggi: Pemancar mati Rendah: Pemancar aktif |
3 | 4 |
Urutan Daya: Urutan pengikatan pin selama hot plugging.
Catatan 1.MOD_ABS terhubung ke VeeT di dalam modul.
Catatan 2.SDA&SCL (I2C) harus ditarik dengan resistor 4,7k - 10kΩ pada papan host.
Catatan 3.Tx2_DIS ditarik ke VccT dengan resistor 4.7k - 10kΩ di dalam modul.
Catatan 4.Tx1_DIS ditarik ke VccT dengan resistor 4.7k - 10kΩ di dalam modul.
Garis Besar Paket
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
