Detail produk:
|
| Barang: | 6G SDI Video BIDI Penerima Ganda | Teknologi: | 2 Penerima di BOSA, 1 serat |
|---|---|---|---|
| Kemasan: | SFP | Pusat Panjang Gelombang: | RX1_1310nm/RX2_1490nm |
| Antarmuka: | LC sederhana | Suhu Operasional: | -5 hingga 70 °C |
| Jaminan: | 3 tahun | Kata kunci: | Modul Penerima PIN Ganda 6G-SDI |

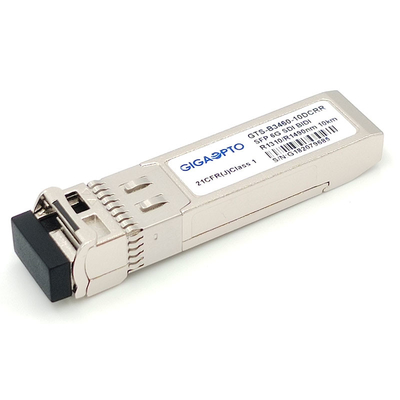

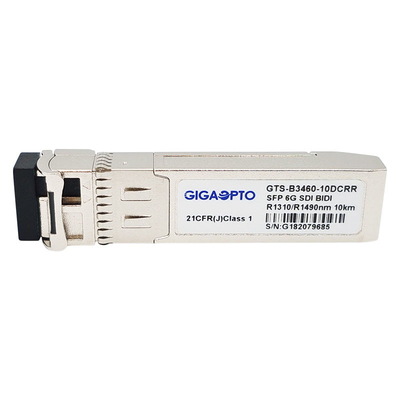

6G SDI SMPTE SFP RX1310nm RX1490nm PIN 10km SMF BIDI LC Modul Penerima Ganda Non-MSA
Spesifikasi Fungsional
| Nama barang | 6G SDI SMPTE SFP Penerima Ganda | P/T | GTS-B3460-10DCRR |
| Tipe Modul | RX ganda dalam BOSA, 1 serat | Bandwidth (Gbps) | 0,143Gbps - 5,94Gbps |
| Faktor Bentuk | SFP BIDI | Lingkungan | Pengoperasian -5 hingga 70 °C |
| Panjang gelombang | RX1_1310nm/RX2_1490nm | Mencapai | 10km @ 9/125μm SMF |
| Jenis Konektor | LC Simpleks | Jenis Kabel | G.652 SMF |
| Bagian Pemancar | T/A | Jenis Penerima | Detektor foto PIN |
| Tegangan Catu Daya | 3.3V | Pasokan Saat Ini (Maks) | 500mA |
| Sensitivitas Penerima | <-15dBm | Masukan Daya Saturasi | > 0dBm |
| Diagnostik (DDM/DOM) | Mendukung | Tugas Pin | Pinout Non-MSA |
| Berat unit | 0,025kg | Garansi Waktu Terbatas | 36-Bulan |
| Aplikasi | SD/HD/3G/6G SDI | ||
Keterangan
GTS-B3460-10DCRR adalah modul penerima saluran ganda Bi-Directional 1-serat yang dirancang untuk menerima sinyal digital serial optik seperti yang didefinisikan dalam SMPTE 297-2006.Mendukung kecepatan data dari 143Mb/dtk hingga 5,94Gb/dtk. Modul penerima ganda ini dirancang khusus untuk kinerja tangguh dengan adanya pola patologis SDI untuk laju serial SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M, dan ST-2081 .
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Ini dengan dua detektor foto PIN 1310 nm dan 1490 nm independen.Jarak maksimum 10 km dapat dicapai dengan sinyal patologis 6 Gb/s.
Fitur
Aplikasi
Standar
PinDdefinisi
| PinTidak | Simbol | Nama/Deskripsi | Urutan Daya | Catatan |
| 1 | Membelok | Tanah Penerima | 1 | |
| 2 | RD2- |
Penerima (1310nm) DATA terbalik. AC Terpasang.CML-O |
ke-3 | |
| 3 | RD2+ |
Penerima (1310nm) Keluaran DATA tidak terbalik. AC Terpasang.CML-O |
ke-3 | |
| 4 | MOD_ABS | Modul Tidak Ada, Hubungkan ke VeeR di Modul | ke-3 | 1 |
| 5 | SCL | Garis Jam Antarmuka Serial 2-Kawat, LVTTL-I | 3 | 2 |
| 6 | SDA | Jalur Data Antarmuka Serial 2-Kawat, LVTTL-I/O | 3 | 2 |
| 7 | Membelok | Tanah Penerima | 3 | |
| 8 | NC | Tidak terhubung | 3 | |
| 9 | NC | Tidak terhubung | 3 | |
| 10 | RX_LOS1 |
Penerima (1490nm) Kehilangan indikasi sinyal, LVTTL-O Tinggi: kehilangan sinyal Rendah: sinyal terdeteksi |
1 | 3 |
| 11 | Membelok | Tanah Penerima | 1 | |
| 12 | RD1- |
Penerima (1490nm) DATA terbalik. AC Terpasang.CML-O |
3 | |
| 13 | RD1+ |
Penerima (1490nm) Keluaran DATA tidak terbalik. AC Terpasang.CML-O |
3 | |
| 14 | Membelok | Tanah Penerima | 1 | |
| 15 | VccR | Catu Daya Penerima | ke-2 | |
| 16 | VccR | Catu Daya Penerima | ke-2 | |
| 17 | Membelok | Tanah Penerima | 1 | |
| 18 | NC | Tidak terhubung | 3 | |
| 19 | NC | Tidak terhubung | 3 | |
| 20 | RX_LOS2 |
Penerima (1310nm) Kehilangan indikasi sinyal, LVTTL-O Tinggi: kehilangan sinyal Rendah: sinyal terdeteksi |
1 | 4 |
Urutan Daya: Urutan pengikatan pin selama hot plugging.
Catatan 1.MOD_ABS terhubung ke VeeT di dalam modul.
Catatan 2.SDA&SCL (I2C) harus ditarik dengan resistor 4,7k - 10kΩ pada papan host.
Catatan 3.RX_LOS1 harus ditarik dengan resistor 4.7k - 10kΩ di papan host.
Catatan 4.T RX_LOS2 harus ditarik dengan resistor 4.7k - 10kΩ pada papan host.
Garis Besar Paket
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
