Detail produk:
|
| Kecepatan: | 10Gbps | Panjang gelombang: | TX1490nm/RX1550nm |
|---|---|---|---|
| Konektor Optik: | Wadah LC/SC | Jenis pemancar: | EML |
| Tipe Penerima: | APD | Kepekaan: | <-25.5dBm |
| Kelebihan muatan: | >-6dBm | Kata kunci: | 10Gbps BOSA T1490nm, 10G BOSA EML APD |
| Menyoroti: | SubAssembly Optik APD,SubAssembly Optik EML,SubAssembly Optik 10Gbps |
||

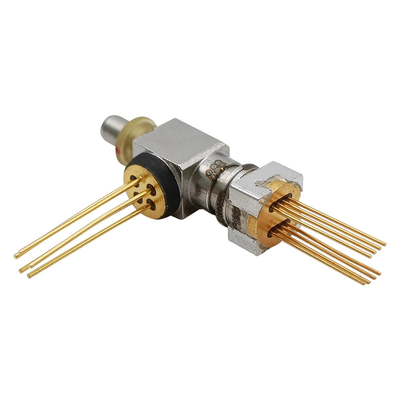

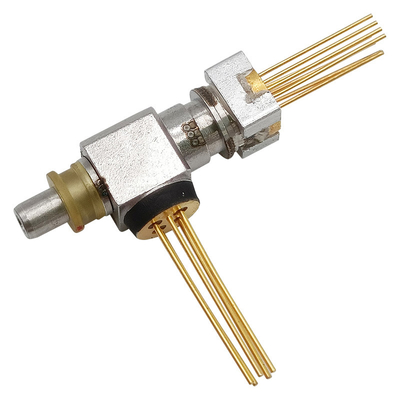

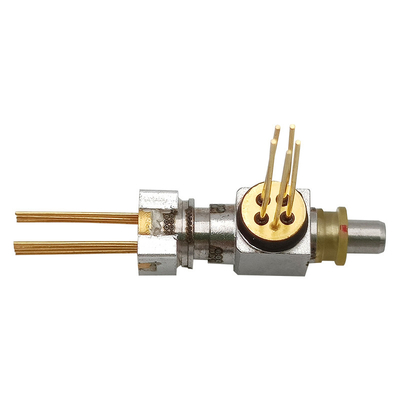

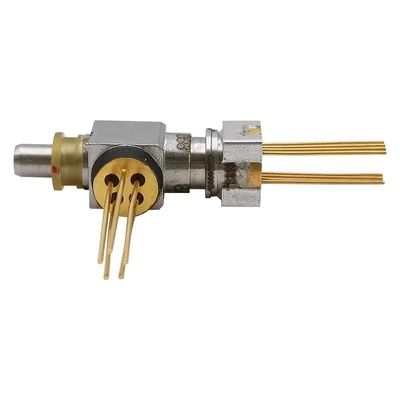

10GbpsWDM BOSA TX1490nm EML/RX1550nm APD LC SCSub-Perakitan Optik Dua Arah
Keterangan
BOSA-T1490EML-R1550APD-10G-LC-REC GIGAOPTO dirancang untuk komunikasi data, mendukung kecepatan data hingga 10Gbps.Sisi pemancar menggunakan laser EML 1490nm.Sisi penerima menggunakan APD 1550nm dengan TIA.
Peringkat Maksimum Mutlak (Tc=25℃)
| Parameter | Simbol | min. | Maks. | Satuan |
| Tegangan Terbalik (LD) | VRL | --- | 2 | V |
| Arus Maju (LD) | SayaFL | --- | 150 | mA |
| Arus Maju (MPD) | SayaFD | --- | 10 | mA |
| Suhu Kasus Operasi | TOP | 0 | 75 | |
| Suhu Penyimpanan | TSTG | -40 | +85 | |
| Solder Timbal (Suhu)/(Waktu) | --- | --- | 260/10 | /Detik |
| Arus NTC | INTC | 5 | V | |
| Tegangan NTC | VNTC | 2 | mA | |
| Arus TEC | ITEC | -0,96 | 0,96 | SEBUAH |
| Tegangan TEC | VTEC | -1,29 | -1,29 | V |
| Resistansi (Standar 10KΩ@25℃ | Rth | 9.5 | 10.5 | K |
| konstanta B dari Rth | B | 3800 | 4000 | K |
Optik&Karakteristik listrik
| Parameter | Simbol | min. | Ketik | Maks. | Satuan | Tes kondisi |
| Pemancar(TC=25±3℃) | ||||||
| Arus Ambang Batas | Sayath | --- | --- | 20 | mA | CW |
| Suhu Pengaturan Laser | Tld | 40 | 45 | 50 | ||
| Keluaran Daya Optik | Pf | 2.8 | --- | --- | mW |
CW, Iop= 60 mA, Tld= 45℃,VEA=0V |
| Tegangan Operasi | Vop | --- | 1.2 | 1.8 | V | Iop= 60 mA, Tld= 45℃ |
| Pusat Panjang Gelombang | c | 1470 | 1490 | 1510 | nm |
Iop= 60 mA, Tld= 45℃, VEA = 0V |
| Pantau Arus | Aku di | 50 | --- | 1500 | A | Iop= 60 mA, Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | dB |
op= 60 mA, Tld= 45℃, VEA = 0V |
| Kesalahan Pelacakan (CW) | TE | -1.0 | --- | 1.0 | dB | 0℃/+45, +45/+75 |
| Penerima(TC=25±3℃) | ||||||
| Tegangan Pasokan | VCC | 2.97 | 3.3 | 3.6 | V | |
| Tegangan Kerusakan | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc mati |
| Arus suplai | Sayacc | --- | 27 | 43 | mA | DC |
| Panjang Gelombang Optik | 1530 | 1550 | 1570 | nm | ||
| Kepekaan | Sen | --- | --- | -25.5 | dBm |
=1550nm , PRBS=2^31-1, BER=10-10,ER=10dB,@10Gbps |
| Kekuatan Saturasi | Psat | -6 | --- | --- | dBm | |
Fitur
Komersial: 0 °C ~ 70 °C
Industri: -40 ° C ~ 85 ° C
Aplikasi
Standar
Gambar Garis Besar (Satuan: mm)
