Detail produk:
|
| Kecepatan transfer data: | 10 Gb/dtk | Pusat Panjang Gelombang: | TX1550nm/RX1490nm |
|---|---|---|---|
| Jenis Konektor: | Wadah LC/SC | Jenis pemancar: | EML |
| Tipe Penerima: | Pin | Daya keluaran optik: | >2.8mW |
| Kepekaan: | <-25.5dBm | Kata kunci: | 10Gbps BOSA T1550nm R1490nm, 10G BOSA EMLPIN |
| Menyoroti: | Sub Majelis Optik RX1490nm,Sub Majelis Optik TX1550nm,10G WDM |
||

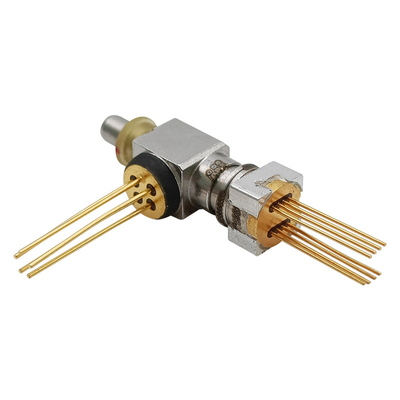

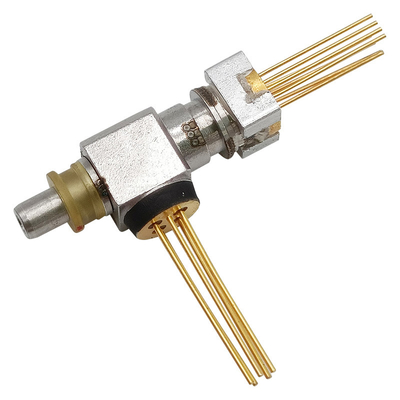

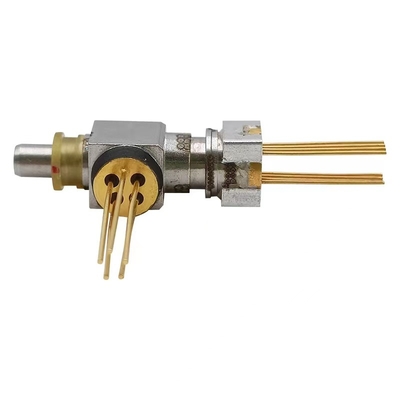

10GbpsLC SC WDM BOSA TX1550nm EML/PIN RX1490nmSub-Perakitan Optik Dua Arah
Keterangan
BOSA-T1550EML-R1490PIN-10G-LC-REC GIGAOPTO dirancang untuk komunikasi data, mendukung kecepatan data 10Gb/s.Sisi pemancar menggunakan laser EML 1550nm.Sisi penerima menggunakan PIN 1490nm dengan TIA.
Peringkat Maksimum Mutlak (Tc=25℃)
| Parameter | Simbol | min. | Maks. | Satuan |
| Tegangan Terbalik (LD) | VRL | --- | 2 | V |
| Arus Maju (LD) | SayaFL | --- | 150 | mA |
| Arus Maju (MPD) | SayaFD | --- | 10 | mA |
| Suhu Kasus Operasi | TOP | 0 | 75 | |
| Suhu Penyimpanan | TSTG | -40 | +85 | |
| Suhu Solder Timbal (Maksimum 10 detik) | TS | --- | 260 | |
| Arus NTC | INTC | 5 | V | |
| Tegangan NTC | VNTC | 2 | mA | |
| Arus TEC | ITEC | -0,96 | 0,96 | SEBUAH |
| Tegangan TEC | VTEC | -1,29 | 1.29 | V |
| Resistansi (Standar 10KΩ@25℃) | Rth | 9.5 | 10.5 | K |
| konstanta B dari Rth | B | 3800 | 4000 | K |
Optik&Karakteristik listrik
| Parameter | Simbol | min. | Ketik | Maks. | Satuan | Tes kondisi |
| Pemancar(TC=25±3℃) | ||||||
| Arus Ambang Batas | Sayath | --- | --- | 20 | mA | CW |
| Suhu Pengaturan Laser | Tld | 40 | 45 | 50 | ||
| Daya Output Optik | Pf | 2.8 | --- | --- | mW |
CW, Iop= 60 mA, Tld= 45℃,VEA=0V |
| Tegangan Operasi | Vop | --- | 1.2 | 1.6 | V | CW, Iop＝Ith+20mA |
| Pusat Panjang Gelombang | c | 1470 | 1490 | 1510 | nm |
Iop= 60 mA, Tld= 45℃, VEA = 0V |
| Pantau Arus | Aku di | 50 | --- | 1500 | A | Iop= 60 mA, Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | dB |
Iop= 60 mA, Tld= 45℃, VEA = 0V |
| Kesalahan Pelacakan (CW) | TE | -1.0 | --- | 1.0 | dB | 0℃/+45, +45/+75 |
| Penerima(TC=25±3℃) | ||||||
| Tegangan Pasokan | VCC | 2.97 | 3.3 | 3.6 | V | |
| Tegangan Kerusakan | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc mati |
| Arus suplai | Sayacc | --- | 27 | 43 | mA | DC |
| Panjang Gelombang Optik | 1470 | 1490 | 1510 | nm | ||
| Kepekaan | Sen | --- | --- | -25.5 | dBm |
=1490nm , PRBS=2^31-1, BER=10-12,ER=10dB,@10Gbps |
| Kekuatan Saturasi | Psat | -6 | --- | --- | dBm | |
| Responsivitas PD | R | 0,65 | --- | --- | A/W | = 1490nm, CW |
Fitur
Aplikasi
Standar
Garis besar Menggambar(Satuan: mm)
