Detail produk:
|
| Nama Produk: | GPON ONU BOSA | Kemasan: | DFB+APD-TIA |
|---|---|---|---|
| Jarak: | 20km | Kecepatan Data (Gbps): | Tx 1.244Gbps/Rx2.488Gbps |
| Panjang gelombang (nm): | TX1310nm/RX1490nm | Suhu Operasi (℃): | 0- 75℃ /-40~85 |
| Daya Keluaran @25℃: | >1.8mW | Sensitivitas @25℃: | < -31dBm |
| Kata kunci: | GPON ONU BOSA, DFB APD, Kuncir SC APC | ||
| Menyoroti: | Pigtail UPC APC,Pigtail UPC 1.244G,GPON ONU 1310nm |
||

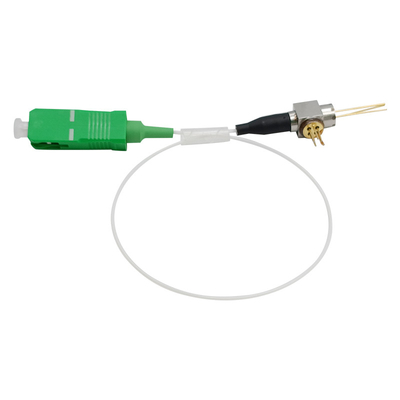

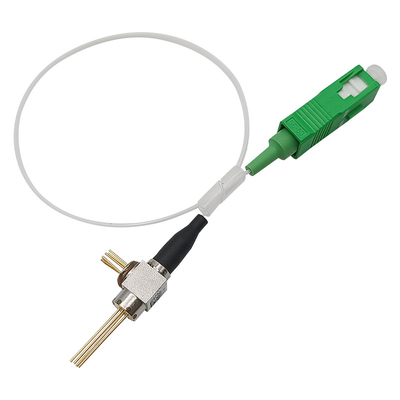

GPON ONU BOSA Kelas B + SC APC UPC pigtail Wadah TX 1310nm DFB 1.244G RX 1490nm APD 2.488G untuk FTTH FTTX
Mengadopsi skema pengelasan laser
Aplikasi titik ke titik
Isolasi optik tinggi
Sensitivitas tinggi APD-TIA
Suhu kerja: 0～75℃ atau -40~85℃

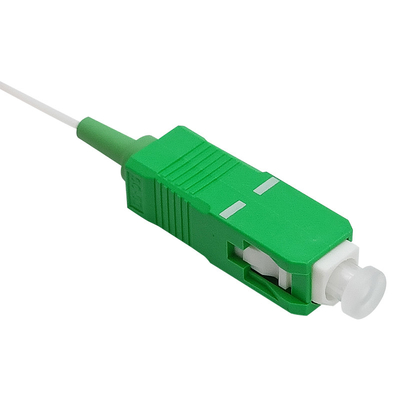

Plug-in SC BOSA
Sesuai dengan GR - 468
Keterangan

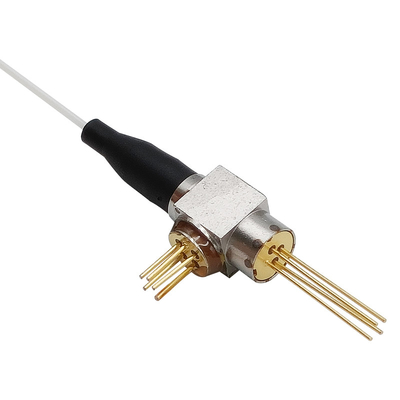

GPON ONU BOSA Gigaopto dengan kuncir SC adalah perangkat transceiver dua arah yang cocok untuk aplikasi GPON ONU.Perangkat ini terdiri dari pemancar, penerima, filter WDM, dan kuncir serat mode tunggal.Bagian pemancar menggunakan Laser DFB 1310nm tanpa pendingin dengan fotodioda monitor, bagian penerima menggunakan Penerima APD Mode Lanjutan 1490nm dengan Super TIA.
Peringkat Maksimum Mutlak
| Barang | Simbol | Satuan | min | Maks | Catatan |
| Suhu Kasus Operasi (kasus) |
TOPR | 0 | 75 | ||
| Suhu Penyimpanan | TSTG | -40 | 85 | ||
| Penyimpanan dan Kelembaban Operasi | % | 85 | |||
| Suhu Solder Timbal | TS | 260 | |||
| Daya Output Optik | dBm | 5 | |||
| Arus Maju (LD) | IFLD | mA | 150 | ||
| Tegangan Terbalik (LD) | VRLD | V | 2 | ||
| MPD Maju Saat Ini | IFMPD | mA | 2 | ||
| Tegangan Mundur MPD | VRMPD | V | 20 |
Karakteristik Elektro-Optik Pemancar (TC=25°C, CW)
| Barang | Simbol | Tes kondisi | min. | Ketik | Maks. | Satuan |
| Arus Ambang Batas | ITU | TC=25℃ | --- | -- | 12 | mA |
| TC= 0 ~ 70℃ | --- | -- | 40 | |||
| Tegangan Maju | VF | PF=PF (Min), TC =25℃ | --- | --- | 1.9 | V |
| Daya Output Optik (kelas B+) | Pf | CW, @ITH+20mA, 25℃ | 1.8 | --- | --- | mW |
| Daya Output Optik (kelas B+) | Pf | CW, @ITH+20mA, 0～75℃ | 1 | --- | --- | mW |
| Daya Output Optik (kelas C+) | Pf | CW, @ITH+20mA, 25℃, bebas kusut | 2.4 | --- | --- | mW |
| Daya Output Optik (kelas C+) | Pf | CW, @ITH+20mA, 0～75℃ | 1.5 | mW | ||
| Daya Output Optik (kelas C++) | Pf | CW, @ITH+20mA, 25℃, bebas kusut | 3.0 | --- | mW | |
| Daya Output Optik r (kelas C++) | Pf | CW, @ITH+20mA, 0～75℃ | 1.8 | mW | ||
| Pusat Panjang Gelombang | C | CW, TC=0～75℃,TX;1490nm | 1470 | 1490 | 1510 | nm |
| Pantau Arus | AKU | CW,Pf=Ith+20mA | 100 | --- | 900 | uA |
| Pelacakan eror | Pf/Pf | 0～75℃,CW,Pf (Ith+20mA)@IM tahan | -1.5 | --- | +1.5 | dB |
Karakteristik Elektro-Optik Penerima (TC=25°C, Vcc=3.3V)
| Barang | Simbol | Tes kondisi | min. | Ketik | Maks. | Satuan |
| Arus suplai | ICC | Rentang akan berbeda sesuai dengan pilihan TO | --- | --- | --- | mA |
| Operasi Panjang Gelombang | RX:1310nm | 1290 | 1310 | 1330 | nm | |
| PIN-TIA Daya Saturasi | PSAT | 1.25Gbps, PRBS23 BER=10-10,λ=1310nm |
--- | --- | --- | dBm |
| Kepekaan | Sen | 1.25Gbps, PRBS23 BER=10-10,λ=1310nm |
--- | -31 | dBm | |
| Kerugian Pengembalian Optik | ORL | -7 | --- | --- | dB | |
| Crosstalk Optik | XTALK | --- | --- | -45 | dB |
Garis Besar Dimensi
Fitur
Komersial: -5 °C ~ 70 °C
Industri: -40 ° C ~ 85 ° C
Aplikasi
Standar
