Detail produk:
|
| Panjang gelombang: | 1270nm hingga 1610nm | Tegangan operasi: | 1.2V |
|---|---|---|---|
| Pelacakan eror: | -1.5 ~ 1.5 dB | Arus Ambang Batas: | 8mA |
| Kekuatan Kopling Serat: | 1.5MW | Pantau arus: | 500uA |
| Menyoroti: | SubAssembly Optik CWDM,SubAssembly Optik TOSA,SubAssembly Optik 1270nm |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm hingga 1610nm
Keterangan:
Seri TOSA-Cxxxx-DFB-10G-LC adalah modul dioda laser InGaAsP/InP MQW-DFB 1550nm yang dirancang untuk sistem komunikasi serat optik.Modul-modul ini adalah sub-perakitan optik pemancar dengan arus ambang rendah dan kinerja tinggi pada suhu tinggi, idealnya cocok untuk aplikasi jangkauan pendek, kecepatan data dari 155M hingga 2.5G dengan isolator terintegrasi di dalamnya.
Dioda laser dipasang ke dalam paket koaksial 5.6mm yang terintegrasi dengan monitor PD InGaAs, rintisan serat mode tunggal, dan selongsong terpisah untuk konektor optik dengan ferrule 1.25mm.Dan kami juga dapat menyediakan dua jenis konektor penutup rintisan serat.
Informasi Pemesanan: (Versi standar * Note1)
| Bagian No. | Penyambung Jenis |
Kecepatan Data | Jenis Pin | Kekuasaan | *Catatan 2 (nm) |
Isolator |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | Panggung Ganda |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | Panggung Tunggal |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | Panggung Ganda |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | Panggung Tunggal |
*Catatan1: Untuk informasi pemesanan lebih lanjut, silakan lihat nomenklatur dan hubungi sales OSM.
*Note2: Untuk detail panjang gelombang CWDM, silakan lihat tabel berikut.
Peringkat Maksimum Mutlak
| Parameter | Simbol | Peringkat | Satuan |
| Suhu Penyimpanan | Tstg | -40~+85 | |
| Suhu Kasus Operasi | Atas | 0~+70 | |
| Arus Maju (LD) | IFD | 150 | mA |
| Tegangan Terbalik (LD) | VrL | 2 | V |
| Tegangan Terbalik (PD) | VrP | 20 | V |
| Arus Balik (PD) | IrP | 2 | mA |
| Suhu Solder (<10s) | langkah | 260 |
Karakteristik Listrik dan Optik:
(Pf=1.5mW, SMF(9.5/125µm), Tc=+25°C, kecuali dinyatakan lain.)
| Parameter | Simbol | Kondisi | min. | Ketik | Maks. | Satuan |
| Arus Ambang Batas | itu | CW | — | 8 | 15 | mA |
| Kekuatan Kopling Serat | Pf | CW, Jika=Ith+20mA | 1 | 1.5 | 2.5 | mW |
| Tegangan Operasi | Vf | CW, Tc=0~+70 | — | 1.2 | 1.6 | V |
| Efisiensi Lereng | Se | CW, Rata-Rata (Ith ke Ith+20mA) | 0,05 | 0.14 | mW/mA | |
| Panjang Gelombang Puncak | p | CW | (*3) | nm | ||
|
Suhu Panjang Gelombang koefisien |
— | CW, Tc=0~+70 °C | 0.1 | nm/ | ||
|
Penindasan mode samping perbandingan |
SSR | CW, Tc=0~+70 | 35 | 40 | dB | |
| Waktu Bangun | tr |
Ib=I, 20-80%, Tc=0~+70 |
— | 0,05 | n | |
| Waktu Musim Gugur | tf |
Ib=I, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | n |
| Pelacakan eror | Pf |
Saya tahan(@Pf=0,16mW(25°C) CW, Tc=0~+70 |
-1.5 | — | 1.5 | dB |
| Pantau Arus | Aku |
CW, VrP = 5V, Tc=0~+70 |
100 | 500 | 900 | uA |
| Pantau Arus Gelap | Indo | VrP = 5V | — | — | 10 | tidak ada |
| Memantau Kapasitansi | C | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Pengulangan Konektor | — | -1 | — | 1 | dB | |
|
Isolasi Optik |
— | Panggung Tunggal | 30 |
dB |
||
| — | Panggung Ganda | 40 | ||||

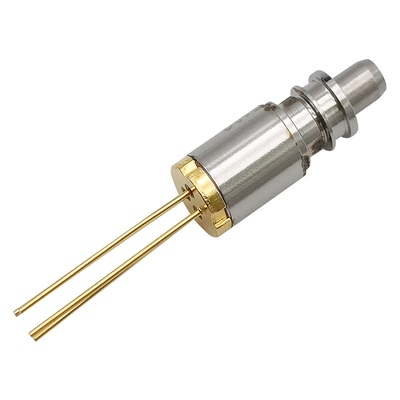

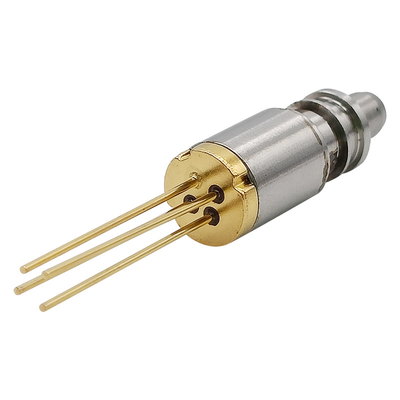

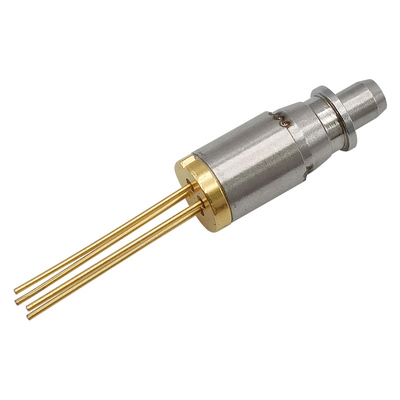

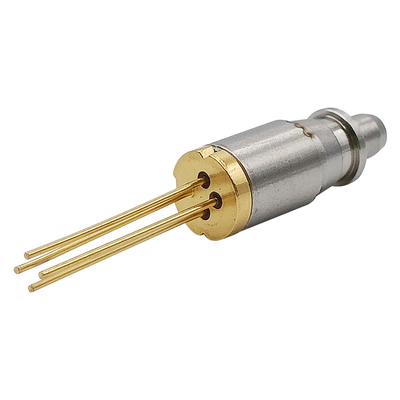

Seri Paket TOSA:
