Detail produk:
|
| Arus Maju (LD): | 150mA | Tegangan Terbalik (LD): | 2V |
|---|---|---|---|
| Tegangan Terbalik (PD): | 20V | Arus Balik (PD): | 2mA |
| Arus Ambang Batas: | 8mA | Kekuatan Kopling Serat: | 1.5MW |
| Menyoroti: | SubAssembly Optik TOSA,SubAssembly Optik LC,Subassembly Optik Pemancar 10G |
||
LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Video SONET SDH Datatelecom
Keterangan:

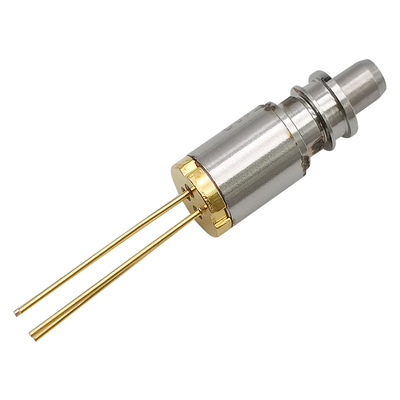

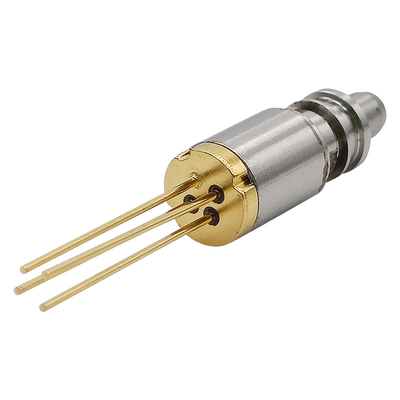

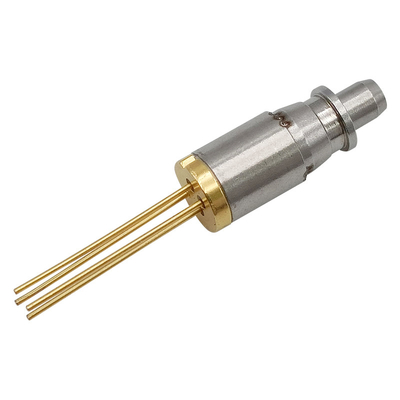

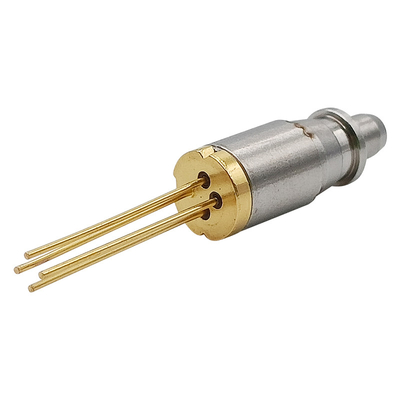

Seri TOSA-1310-FP-3G-LC-10km adalah modul dioda laser InGaAsP/InP MQW-DFB 1310nm yang dirancang untuk sistem komunikasi serat optik.Modul-modul ini adalah sub-perakitan optik pemancar dengan arus ambang rendah dan kinerja tinggi pada suhu tinggi, idealnya cocok untuk aplikasi jangkauan pendek dari kecepatan data dari 155M hingga 2.5G.
Dioda laser dipasang ke dalam paket koaksial 5.6mm yang terintegrasi dengan monitor PD InGaAs, rintisan serat mode tunggal, dan selongsong terpisah untuk konektor optik dengan ferrule 1.25mm.Dan kami juga dapat menyediakan dua jenis konektor penutup rintisan serat.Salah satunya adalah keramik terisolasi, Yang lainnya tidak terisolasi.Namun, konektor optik dengan 2.92mm terbuat dari keramik dan penutup rintisan serat diisolasi.
Meminta informasi:
| Bagian No. | Jenis Konektor | Jenis Pin | Kekuasaan | Kecepatan Data | Isolator |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | Tidak ada |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | Panggung Tunggal |
*Note1: Untuk informasi pemesanan lebih lanjut, silakan lihat nomenklatur dan hubungi kami.
Peringkat Maksimum Absolut:
| Parameter | Simbol | Peringkat | Satuan |
| Suhu Penyimpanan | Tstg | -40~+100 | |
| Suhu Kasus Operasi | Atas | -40~+85 | |
| Arus Maju (LD) | IFD | 150 | mA |
| Tegangan Terbalik (LD) | VrL | 2 | V |
| Tegangan Terbalik (PD) | VrP | 20 | V |
| Arus Balik (PD) | IrP | 2 | mA |
| Suhu Solder (<10s) | langkah | 260 |
*Catatan: Melebihi salah satu dari nilai ini dapat langsung merusak perangkat.
Karakteristik Listrik dan Optik:
(Pf=1mW, SMF (9,5/125µm), Tc=+25°C, kecuali dinyatakan lain.)
| Parameter | Simbol | Kondisi | min. | Ketik | Maks. | Satuan |
| Arus Ambang Batas | itu | CW | — | 8 | 15 | mA |
| Kekuatan Kopling Serat | Pf | CW, Jika=Ith+20mA | 1 | 1.5 | 2.5 | mW |
| Tegangan Operasi | Vf | CW, Tc=-40~+85℃ | — | 1.2 | 1.6 | V |
| Efisiensi Lereng | Se | CW, Rata-Rata (Ith ke Ith+20mA) | 0,05 | 0.14 | mW/mA | |
|
Panjang Gelombang Puncak |
p |
CW | 1290 | 1310 | 1330 | nm |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Penindasan mode samping perbandingan |
SSR | CW, Tc=-40~+85°C | 35 | 40 | dB | |
| Waktu Bangun | tr |
Ib=I, 20-80%, Tc=-40~+85°C |
— | 0,05 | n | |
| Waktu Musim Gugur | tf |
Ib=I, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | n |
| Pelacakan eror | Pf |
Saya tahan(@Pf=0,16mW(25°C)) CW, Tc=-40~+85°C |
-1.5 | — | 1.5 | dB |
| Pantau Arus | Aku |
CW, VrP = 5V, Tc=-40~+85°C |
100 | 500 | 900 | uA |
| Pantau Arus Gelap | Indo | VrP = 5V | — | — | 10 | tidak ada |
| Memantau Kapasitansi | C | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Pengulangan Konektor | — | -1 | — | 1 | dB | |
|
Isolasi Optik |
— |
Panggung Tunggal | 30 |
dB |
||
| Panggung Ganda | 40 |
Seri Paket TOSA:
Tugas Pin:
