Detail produk:
|
| Nama Produk: | 3G SDI ROSA | Panjang gelombang: | 1310nm |
|---|---|---|---|
| Kepekaan: | <-22dBm | Kelebihan muatan: | 0dBm |
| OEM/ODM: | didukung | Daya optik: | 5dBm |
| Menyoroti: | Subrakitan Optik Penerima CATV,Subrakitan Optik Penerima TIA,LC ROSA |
||

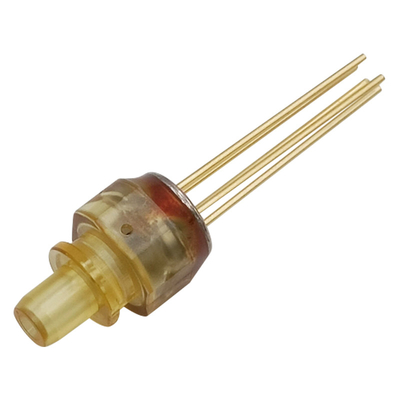

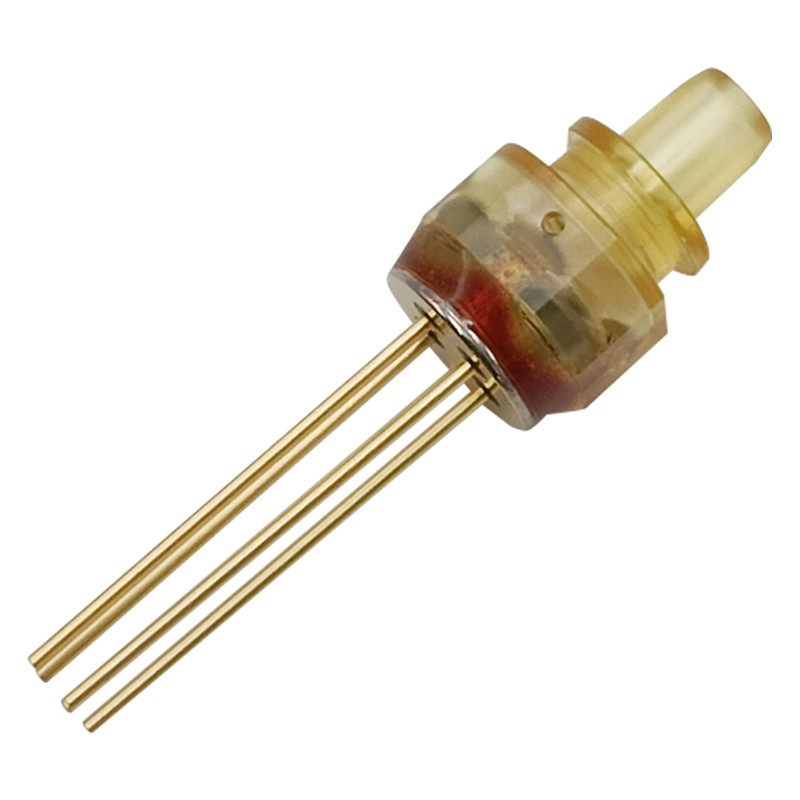

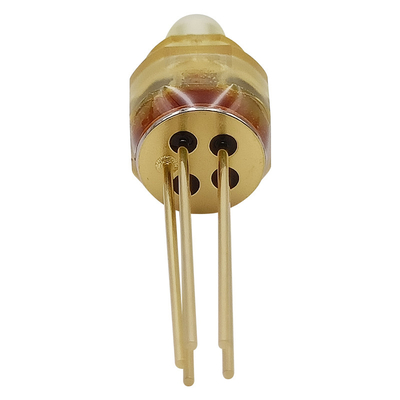

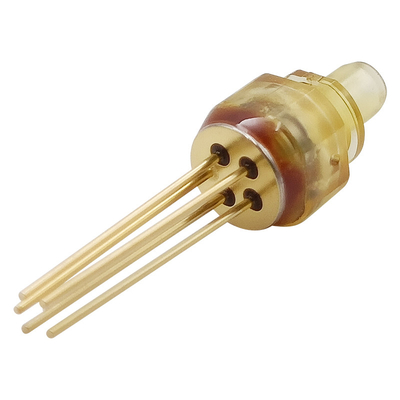

3G Video CATV PIN TIA Penerima LC ROSA
Fitur
Aplikasi
Keterangan
ROSA ini adalah 3G berbasis TO, PIN-TIA 5 pin.Produk ini dirancang untuk kecepatan data SD-SDI, HD-SDI dan 3G-SDI.Sebuah fotodioda dipasang ke dalam paket koaksial kapasitansi rendah yang terintegrasi dengan wadah.
Peringkat Maksimum Absolut:
| Parameter | Simbol | min. | Maks. | Satuan |
| Suhu Penyimpanan | Tstg | -40 | 100 | |
| Suhu Operasional | Atas | -40 | 85 | |
| Tegangan Catu Daya | wakil presiden | -0,5 | 4 | V |
| Daya Optik | Pin | - | 5 | dBm |
| Suhu / Waktu Solder | - | 260/10 | °C/S |
Karakteristik Listrik dan Optik:
| Parameter | Simbol | min. | Ketik | Maks. | Satuan | Tes kondisi |
| Panjang Gelombang Operasi | 1100 | 1310 | 1650 | nm | ||
| Tegangan Pasokan | V | V | ||||
| Arus suplai | Icc | 41 | 52 | mA |
Vcc=3.3V,P = 0W, RL = 50 |
|
| Daya Optik | Psat | - | - | 5 | dBm | VR = 5V, 25 ° C |
|
Frekuensi tinggi Bandwidth (-3dB) |
BB | 2.1 | 3 | GHz | RL = 50 | |
|
Frekuensi rendah Bandwidth (-3dB) |
BW1 | 500 | kHz | RL = 50 | ||
|
Kepekaan |
- |
-22 |
dBm |
= 1310nm, Kecepatan = 2.97G PRBS = 223-1, BER=10-12, ER = 9-10dB serat SM |
||
| Waktu Naik/Turun | Tr/Tf | 150/150 | ps | |||
|
Kelebihan Daya |
Muat |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Resistansi Keluaran | Ro | 50 | ||||
| Kemiringan RSSI | 0.9 | 1.0 | 1.1 | mama | ||
| RSSI Offset | 0 | 25 | 200 | tidak ada | ||
| Batas Linearitas RSSI | 1.0 | mA |
Tugas Pin:
Seri Paket Wadah:
